Machine de soudage et de découpe CNC pour poteaux légers en acier RW-DC120/260

1SET
MOQ
Négociable
Prix
Machine de soudage et de découpe CNC pour poteaux légers en acier RW-DC120/260
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Technologie de coupe: coupe de plasma de commande numérique par ordinateur
système de chargement: Système de positionnement automatique
Matériel: Acier, aluminium, Q235, A36, fer
Diamètre de haut niveau: 60-120mm
Type de bras: Bras conique simple, simple, Tri bras
Diamètre inférieur: 130-265mm
Mettre en évidence:

Machine de soudage à pôle léger en acier RW-DC120/260

,

Machine de découpe CNC pour poteaux lumineux

,

Machine à poteaux légers avec garantie
Informations de base
Lieu d'origine: Wuxi, Chine
Nom de marque: CMC
Numéro de modèle: RW-DC120/RW-DC260
Conditions de paiement et expédition
Détails d'emballage: Nu
Délai de livraison: Selon la situation réelle
Conditions de paiement: T/T
Capacité d'approvisionnement: Selon les exigences
Description de produit
Système de robot de la découpeuse 120-260mm de commande numérique par ordinateur de soudure de Polonais léger
Présentation du produit

Le RW-DC120/260 est un système de production automatique intégré conçu pour la fabrication de poteaux lumineux en acier. Il combine le soudage de plaques de base, le soudage de raidisseurs et la découpe de portes au plasma CNC dans un seul flux de travail continu. Le système convient à la fabrication de poteaux d'éclairage coniques, ronds et octogonaux avec une efficacité de production élevée et une manipulation manuelle réduite.

Processus de production
  • Chargement et positionnement des poteaux
  • Alignement automatique de la plaque de base
  • Soudage robotisé des coutures intérieures et extérieures
  • Soudage automatique des raidisseurs
  • Découpe de porte plasma CNC
  • Déchargement de poteaux finis
Composition du système
  • Système de soudage robot industriel Kawasaki
  • Générateur de soudage Kemppi
  • Système de coupage plasma Hypertherm
  • Système de contrôle CNC (Si Dafeng SF-2100S)
  • Système de manipulation et de positionnement automatique des poteaux
  • Système de contrôle de la hauteur de tension d'arc
Principales fonctionnalités
  • Production automatisée en une seule ligne pour poteaux d'éclairage
  • Le soudage robotisé garantit une qualité de couture stable
  • Découpe plasma CNC pour des ouvertures de portes précises
  • Réduction de la manutention manuelle et de la dépendance à la grue
  • Production continue pour la fabrication de masse
  • Convient aux poteaux coniques, ronds et octogonaux
Paramètres techniques
Paramètre Spécification
Plage de diamètres de pôle 120-260mm
Longueur maximale du poteau 12-14m
Plage d'épaisseur 2,5-4,5 mm
Capacité de poids maximale 150 kg
Vitesse de conduite 6-48 km/h
Source de plasma Hypertherm Powermax 45
Capacité d'épaisseur de coupe Jusqu'à 6 mm
Cycle de production 10-15 minutes/pôle
Système de soudage

Le système de soudage robotisé garantit un contrôle stable de l'arc et une qualité de soudure constante grâce à une communication en temps réel entre le robot et la source d'alimentation de soudage. Il prend en charge le soudage à joints circulaires et le soudage de nervures de renfort pour les structures de plaques de base.

Applications
  • Poteaux d'éclairage public
  • Systèmes d'éclairage routier
  • Pôles d'infrastructures urbaines
  • Structures de poteaux de transmission de puissance
  • Systèmes d'éclairage urbain intelligents
Avantages
  • Ligne de production intégrée de soudage + découpe
  • Réduction de l'intensité du travail et de l'utilisation des grues
  • Niveau d'automatisation élevé pour la production de masse
  • Performances de soudage robotisées stables
  • Cycle de production plus rapide et disposition peu encombrante
Disposition du système
Light pole welding CNC cutting machine system layout diagram

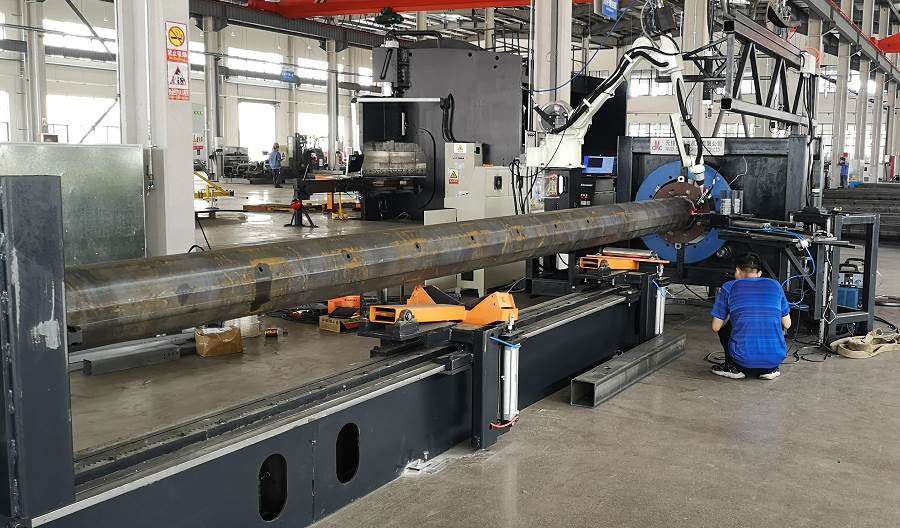

Detailed view of light pole welding and cutting machine components
Spécifications techniques détaillées
Non. Article Paramètre
1 Diamètre minimum du poteau ou de la barre ronde 120mm
2 Diamètre maximum du poteau ou de la barre ronde 260 mm
3 Longueur max. du poteau ou de la barre ronde 12~14m
4 Poteau ou barre ronde min. épaisseur 2,5 mm
5 Poteau ou barre ronde max. épaisseur 4,5 mm
6 Poids maximum du poteau ou de la barre ronde 150 kg
7 Vitesse de conduite 6 ~ 48 m/h, réglable, avec servocommande AC
8 Vitesse de soudage Vitesse de référence 5 ~ 7 minutes/pièce
9 Max. distance de coupe à partir du bas, axe X 1500mm
10 Source de plasma Hypertherm Powermax 45 Convient max. épaisseur : 6 mm (fabriqué aux États-Unis)
11 Épaisseur maximale pour réaliser des trous et une coupe de qualité Basé sur une source plasma Le standard et l'option haut de gamme
12 Vitesse de coupe maximale Basé sur une source plasma (pour une porte électrique à poteau lumineux normal, le temps de coupe est d'environ 30 à 40 secondes)
13 Système CNC Si Dafeng (SF-2100S)
14 LOGICIEL D'imbrication SmartNest
15 Torche de découpe plasma CNC 1 ensemble
16 Contrôleur de hauteur de tension d'arc LOURD HP105
17 hauteur APPAREIL Dispositif de déplacement en hauteur de la torche à plasma, 1 jeu
18 Vitesse de production pour un poteau 10 à 15 minutes, chargement et déchargement compris, en fonction de la taille du poteau
Foire aux questions
À quoi sert une machine de soudage de poteaux lumineux en acier et de découpe CNC ?
Il est utilisé pour la production automatisée de poteaux d'éclairage en acier, intégrant le soudage de plaques de base, le soudage de raidisseurs et la découpe de portes au plasma CNC en un seul processus continu.
Quels types de poteaux d'éclairage cette machine peut-elle traiter ?
La machine convient aux poteaux d'éclairage en acier coniques, ronds et octogonaux de différentes tailles en fonction des exigences de production et de la configuration de l'outillage.
Quel système de découpe est utilisé pour le traitement des ouvertures de portes ?
Le système utilise une source de découpe plasma Hypertherm, qui permet une découpe précise et rapide des ouvertures de portes électriques et d'autres formes personnalisées conçues via un logiciel CNC.
