Détails sur le produit:
|
| Matériel: | Acier | Type: | Rond, polygonal, conique |
|---|---|---|---|
| Application: | Route, poteau extérieur et léger | Taille: | 8m, 7m, 6m |
| Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger | nom: | Poteau d'éclairage public |
| Surligner: | Coupe du pôle lumineux sur la ligne de longueur,Ligne de pôle lumineux de 8 m,Ligne de découpe conique à pôle léger |
||

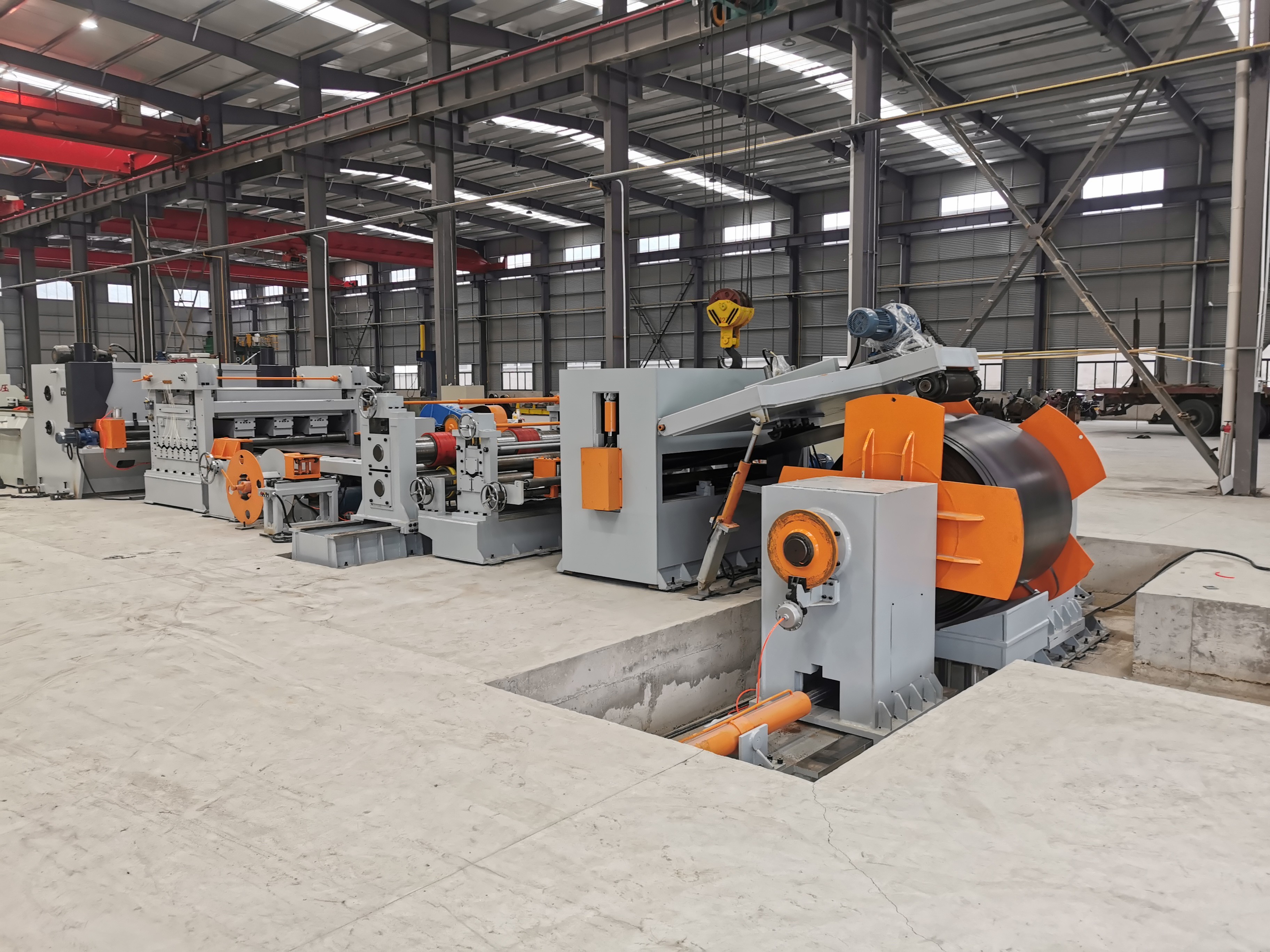

Ligne de coupe à longueur pour lampadaire modèle CTLA8x1800
(Type entièrement automatique, mise à niveau à 4 couches)
Paramètre technique
Caractéristiques propriétaires :
Type entièrement automatique, si vous avez la bonne largeur pour le poteau, la longueur contrôlée par CNC, la coupe conique avec automatisation, le déchargement de la plaque conique et le système automatique d'empilage.
Avec une unité de refendage à double raclage à deux lames et une unité de refendage conique.
(Remarque : système d'empilage automatique pour plaque de moins de 6 mm, plaque de lampadaire)
Application:
C'est pour le déroulement, le nivellement, la coupe, le refendage des bords et le processus de refendage conique du matériau du poteau léger, pour obtenir une plaque d'acier de petite largeur d'un côté, une plaque d'acier de grande largeur d'un côté.
Détail de l'appareil
1. Voiture de chariot de chargement de bobine en acier
Haut et bas : hydraulique
Déplacement horizontal : motorisé

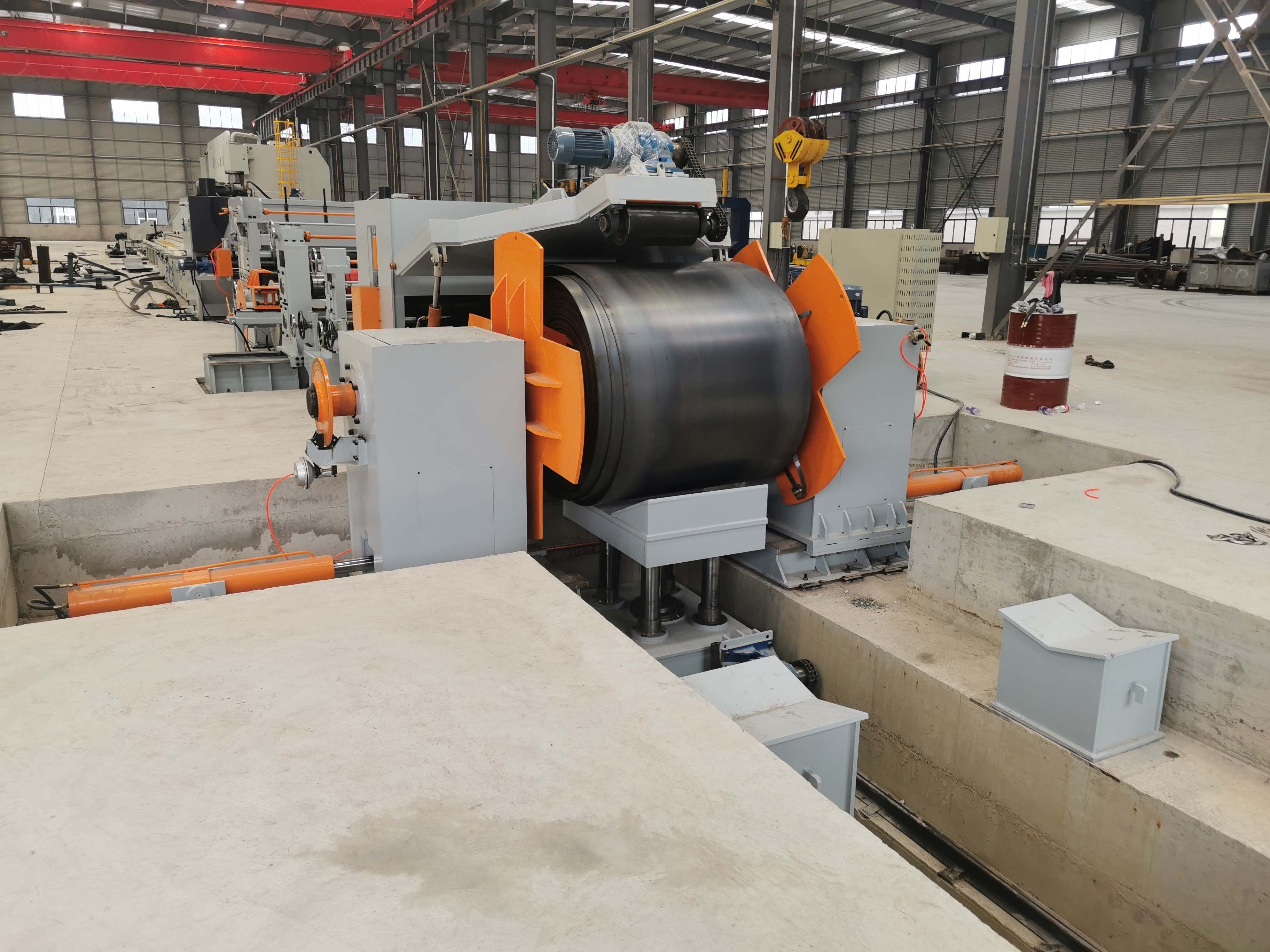

2. Dérouleur hydraulique de type parapluie à double tête :
Y compris: unité gauche et droite,
avec frein qui donne la tension de rotation de l'arbre.
Ouverture et fermeture : Hydraulique
3. Pressage et guidage hydrauliques, dispositif hydraulique à tête de pelle, dispositif de pincement
Il est composé d'un cadre, d'un dispositif de pressage et de guidage hydraulique, d'un dispositif de tête de pelle hydraulique, d'un rouleau pinceur et d'un système de commande de moteur, etc.
Il est composé d'un bras de pressage et de guidage hydraulique, d'une roue de pressage et de guidage, d'une boîte de vitesses, d'un moteur, etc.
Ceci est composé d'un dispositif de contraction de plaque de pelle hydraulique, d'une plaque de dépense, d'un dispositif hydraulique, etc.
Il est composé d'une glissière, de 2 rouleaux pinceurs, d'un dispositif de pincement hydraulique, d'un cadre, etc.
Il est composé d'un moteur à courant alternatif, d'une boîte de vitesses, d'un groupe de broches et de connexions, d'un support de roulement, d'un joint universel, etc.
4. Table de travail à roulement moyen
5. Dispositif de guidage
Il est composé d'un cadre de guilde, d'une plaque plane mobile, d'un dispositif de réglage de guidage, d'une roue d'inclinaison verticale.

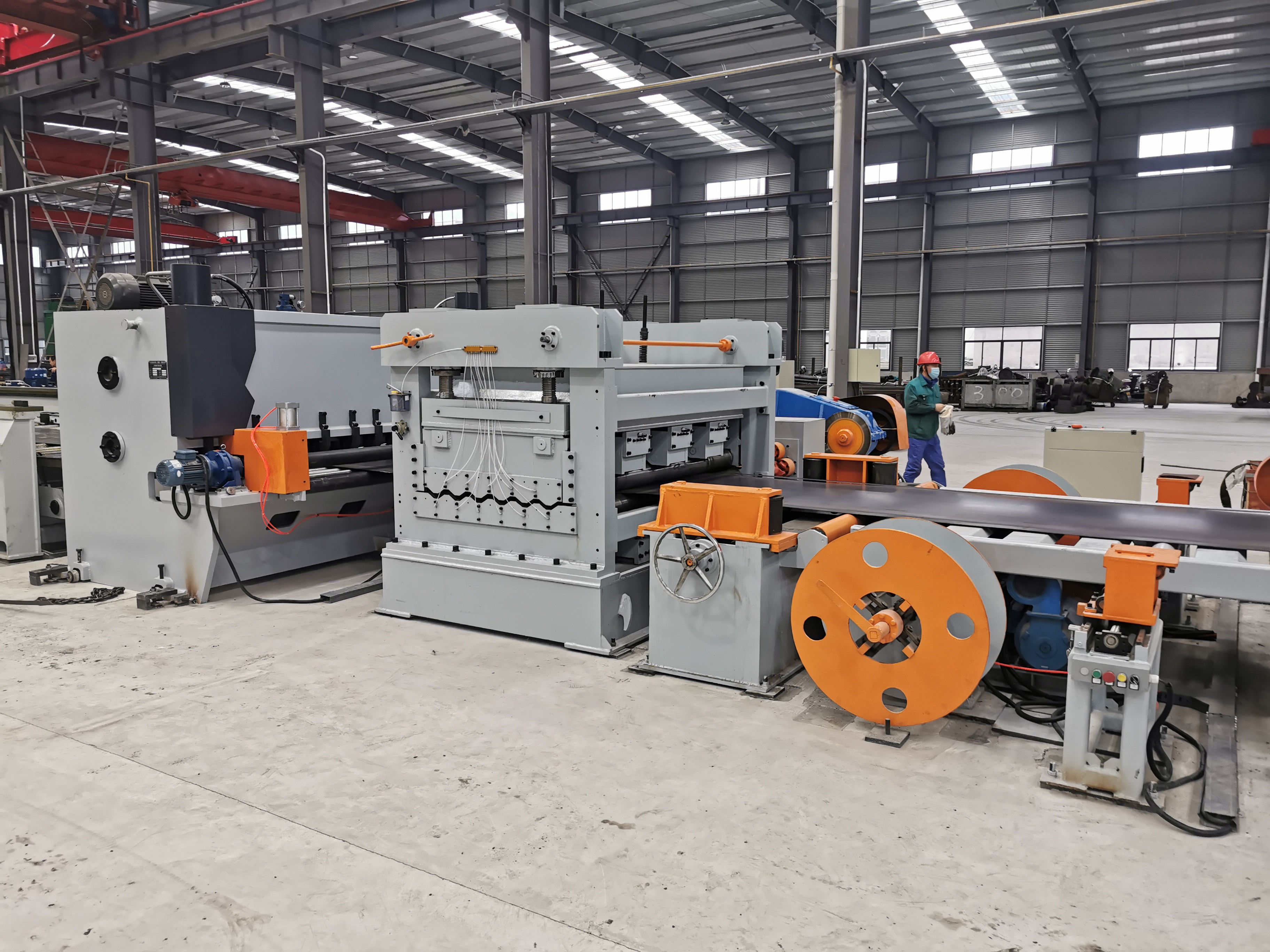

6. Unité de mise à niveau : (type à quatre couches)
C'est l'équipement de base de cette ligne qui se divise en partie puissance et partie hôte.
La partie puissance est composée d'un support d'alimentation, d'un décélérateur, d'un moteur à vitesse AC réglable, d'une armoire électrique AC (pilote de moteur à fréquence AC), d'un couplage, d'un boîtier de distribution d'énergie, d'une roue à sangle, d'une sangle, d'un joint universel et d'un frein YWZ, etc.
La partie hôte est composée d'un support inférieur, d'un cadre, d'un support d'essieu, d'un support d'essieu coulissant, d'un rouleau de nivellement, d'un cadre de support supérieur, d'un support de roue de support haut et bas, d'une roue de support, d'un dispositif de levage et de pressage électrique, accompagné de 2 pièces de pressage moteur, pompe de lubrification manuelle.
Caractéristique de cette machine :
Il a adopté un boîtier de distribution de puissance, chaque rouleau de nivellement est connecté à un couplage croisé universel, les rouleaux de nivellement haut et bas sont tous deux actifs, la vitesse linéaire est cohérente, de sorte que les frottements entre la surface du rouleau et la plaque diminuent, ce qui pourrait entraîner une efficacité de nivellement.
Il y a deux jeux de roulements à rouleaux des deux côtés de l'essieu de nivellement, un jeu de roulements de poussée plane utilisés pour réduire les frottements et empêcher la libration axiale, ce qui pourrait favoriser l'efficacité.
Deux groupes de roues de support sont installés sur la machine dans laquelle on peut ajuster les côtés haut et bas, avant et arrière.Il supportait le rouleau principal et augmentait la dureté du rouleau et l'efficacité du nivellement rapide.Le roulement sur la roue de support est scellé, ce qui pourrait empêcher les scories d'oxyde d'entrer dans le roulement.
La machine adopte un engrenage à vis sans fin et une tige à vis sans fin, une grande torsion lors du réglage de la décélération et de la pression bipolaires, une puissance de pression élevée, elle peut être ajustée individuellement et de manière synchrone au levage et à la pression vers le bas, et régler le micro-ajustement manuel.
Le rouleau de nivellement est une trempe par induction à moyenne fréquence, un niveau plus profond, ce qui pourrait éviter de brûler le roulement en cas de manque d'huile et pourrait prolonger la durée de vie de la machine.
La mise à niveau de la machine hôte consiste à adopter une alimentation en huile centralisée qui pourrait fonctionner facilement.Les principaux composants vibrent par un vibrateur avancé dans la patrie, ce qui pourrait éliminer le stress et réduire la flexion.Le moteur est un moteur à courant continu réglable en vitesse, accompagné d'une plaque centrale Eurotherm qui pourrait réduire le temps de levage et de freinage (deux tiers des temps de freinage plus courts que les temps courants) et une efficacité de mise à niveau rapide.
7. Machine de découpe de type rotatif :
Y compris : cisaillement hydraulique de poutre d'oscillation Q12Y-6*2000.
La cisaille peut être tournée de 3 degrés pour convenir à la coupe de plaques de poteaux légers.
Après le cisaillement, la plaque sera parallélogramme, de cette façon réduit les déchets de matériaux et sera facile pour le prochain processus de fabrication de lampadaire
8. Table de support de longueur de poteau + chariot, avec dispositif d'automatisation :
Il y a un chariot à l'avant de l'unité de refendage à double tranchant.C'est pour contrôler la taille de la plaque droite et rectangulaire de refendage.En changeant la position de la butée sur le chariot pour contrôler la taille de la plaque rectangulaire.
Le chariot avec entraînement motorisé, il peut se déplacer vers la bonne position sur la table en fonction de la longueur de la plaque polaire.
Le rouleau de table à entraînement motorisé, lorsque le rouleau est plongé par le moteur, la plaque peut se déplacer vers l'unité de refendage et il n'est pas nécessaire de pousser la plaque manuellement.Chaque rouleau avec embrayage pneumatique, il peut être entraîné par un moteur et un système de chaîne, peut également déplacer la plaque manuellement pour ajuster la plaque.
À la fois sur le chariot et dans l'unité de refendage du bord avant, il y a un dispositif pneumatique pour que la plaque de poussée s'arrête pour obtenir la bonne dimension de la plaque rectangulaire.
9. Dispositif de levage de plaque.
Cet appareil comprend deux vérins pneumatiques et peut être déplacé à différents endroits en fonction de la longueur de la plaque.
Lorsque la plaque atteint l'avant de l'unité de refendage, la plaque s'arrête, ce dispositif soulève la plaque, afin que le chariot puisse serrer et déplacer la plaque.

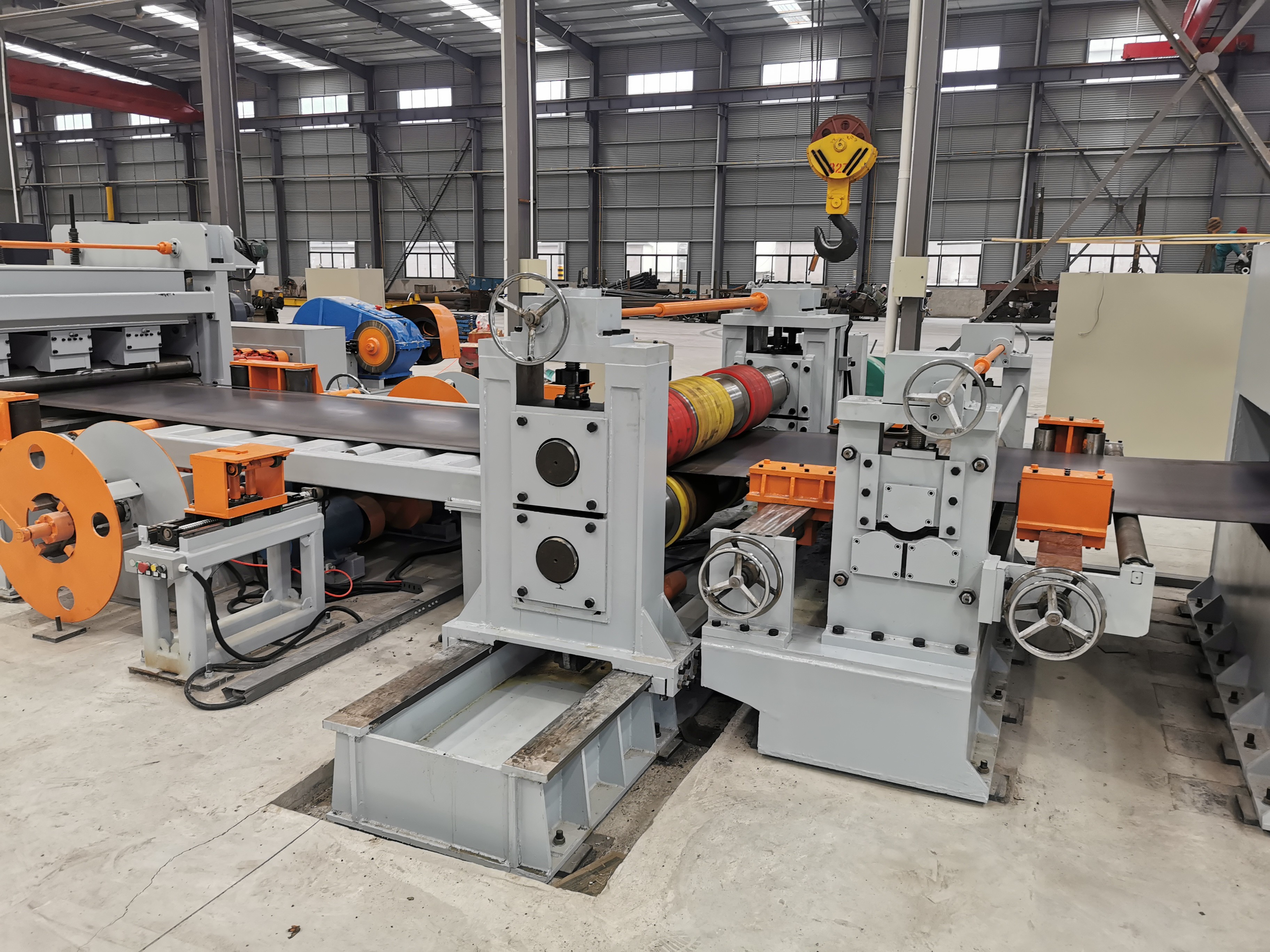

La machine à refendre à double tranchant est basée sur le principe du cisaillement par roulement pour couper la tôle d'acier.
Il sert à fendre le bord de grattage de la plaque d'acier laminée à chaud pour obtenir la largeur exacte du poteau d'éclairage.
Comprenant : deux paires de rouleaux pinceurs, moteur, boîte de vitesses, quatre lames
Haut et bas deux rouleaux à vis, avec 2 paires de lames de refendage.
Les rouleaux à vis permettent d'ajuster facilement la lame de coupe à n'importe quelle position pour couper n'importe quelle taille de plaque.
11. Table de support de longueur de poteau + chariot, avec dispositif d'automatisation :
Il y a un chariot à l'avant de l'unité de refendage.C'est pour contrôler le degré de coupe conique.En changeant la position de la butée sur le chariot pour contrôler le taux de refendage conique.
Le chariot avec entraînement motorisé, il peut se déplacer vers la bonne position sur la table en fonction de la longueur de la plaque polaire.Et serrez la plaque pour obtenir la bonne direction de déplacement de la plaque.
Le rouleau de table à entraînement motorisé, lorsque le rouleau est plongé par le moteur, la plaque peut se déplacer vers l'unité de refendage et il n'est pas nécessaire de pousser la plaque manuellement.Chaque rouleau avec embrayage pneumatique, il peut être entraîné par un moteur et un système de chaîne, peut également déplacer la plaque manuellement pour ajuster la plaque.
À la fois sur le chariot et dans l'unité de refendage conique avant, il y a des dispositifs pneumatiques pour que la plaque de poussée s'arrête pour obtenir le bon angle de coupe conique.
12. Dispositif d'élévation de plaque.
Cet appareil comprend deux vérins pneumatiques et peut être déplacé à différents endroits en fonction de la longueur de la plaque.
Lorsque la plaque atteint l'avant de l'unité de refendage, la plaque s'arrête, ce dispositif soulève la plaque, afin que le chariot puisse serrer et déplacer la plaque.
13. Unité de refendage conique
La machine à refendre conique est basée sur le principe du cisaillement par roulement pour couper la tôle d'acier.Et obtenez une plaque trapézoïdale avec un certain taux de conicité.
Comprenant : deux paires de rouleaux de pincement, moteur, boîte de vitesses, rouleaux de pincement haut et bas, deux lames,
Monter et descendre deux rouleaux à vis, avec une paire de lames de refendage.
Les rouleaux à vis permettent d'ajuster facilement la lame de coupe à n'importe quelle position pour couper n'importe quelle taille de plaque.
14. Table de support à billes pour plaque conique finie
15. Système automatique de déchargement et d'empilage des plaques coniques
Il y a deux rouleaux pinceurs pneumatiques.Le rouleau de pincement inférieur est à entraînement motorisé, lorsque le rouleau est plongé par le moteur, la plaque conique peut s'éloigner trop de l'unité de refendage.Lorsque la plaque a cessé de bouger, le rouleau supérieur se lèvera et donnera l'espace pour décharger la plaque.
Sous la table, ce sont 12 unités de déchargement pneumatique.Ils peuvent s'élever du milieu de la table, puis deux plaques coniques glisseront des deux côtés du support d'empilage.
16. Système électrique :
Table de contrôle centrale.
Pour le refendage à double bord et le refendage conique, le PLC, l'inverseur de pilote AC ont également la caractéristique d'une réponse rapide et d'une bonne activité, ce qui peut contrôler efficacement la vitesse de fonctionnement du chariot.
17 Système hydraulique :
Puissance hydraulique 25L/min
Y compris: station hydraulique, vannes, réservoir d'huile, joint, tuyau souple, tuyau dur, etc.
18. Système pneumatique :
Pour chariot et embrayage de table, montée de plaque, dispositif de déchargement de plaque, etc.
19．Option :
Unité de nivellement supplémentaire après coupe conique .
Relâchez le stress de la plaque d'acier, et facile pour le prochain processus.
(cette unité convient à une épaisseur inférieure à 6 mm de plaque pour lampadaire)
20. Option : Système hors ligne de plaque
(Une fois la plaque coupée à longueur, le système peut déplacer la plaque sur le côté de la machine.)
