Hautes chaîne de production de poteau léger de mât/découpeuse économiques pour le poteau léger 12000mm

Coupe économique à la ligne de longueur - machine de Polonais léger pour 6m 8m 10m 12m 14m Polonais léger sans unités de cisaillement et de guide.

Détail rapide :

Description :

Paramètre technique

1. Épaisseur de matériel : 2mm-6.0mm pour l'acier doux laminé à chaud de Q235A

2. Largeur de matériel : 800-1600mm

3. Poids de la bobine en acier : 15 tonnes maximum

4. Diamètre intérieur de la bobine en acier : Φ500mm-Φ750mm

5. Mise à niveau de la vitesse : 5 - 15m/min

6. Nombre de niveler des rouleaux : 13

7. Mise à niveau du diamètre de rouleaux : 130mm

8. Chaîne de longueur pour l'échelle : requirments s'accordants de 2000~12000mm.

10. Tolérance de longueur de coupe : ±15mm (base de plat de longueur de 8m)

11. Puissance de mise à niveau principale de moteur : 37kw (total au sujet de 57KW)

12. secteur de largeur pour la machine : environ 7000mm

Application :

Il est pour le matériel de poteau léger déroulant, nivelant, coupant, fendant de bord de coup de racloir et processus de fente de chandelle, pour obtenir une petite largeur latérale, une grande plaque d'acier de largeur de côté.

Caractéristiques

1. Voiture de chargement de chariot de bobine en acier :

En haut et en bas : Hydraulique

Déplacement horizontal : motorisé

Poids de Max.loading : 15Tons

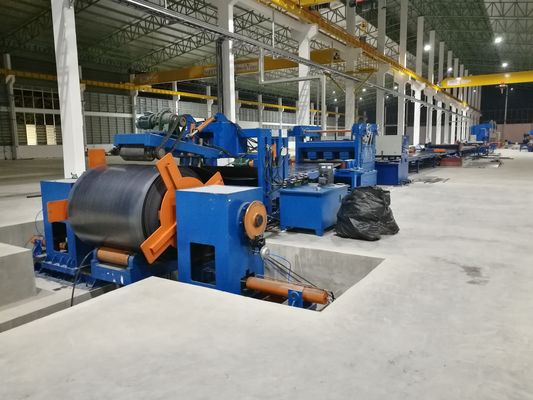

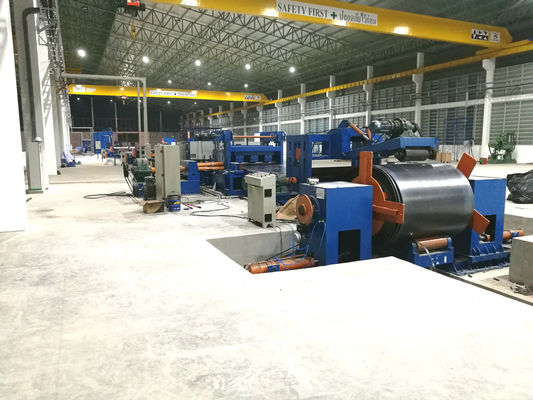

2. Type tête double hydraulique decoiler de parapluie :

Y compris : Motorisé épongez, moteur, réducteur,

Le système à chaînes prend le décalage pour tourner. La direction de rotation peut être dans le sens horaire et unclockwise.

Ouvert et étroit : Hydraulique

Poids de Max.loading : 15Tons

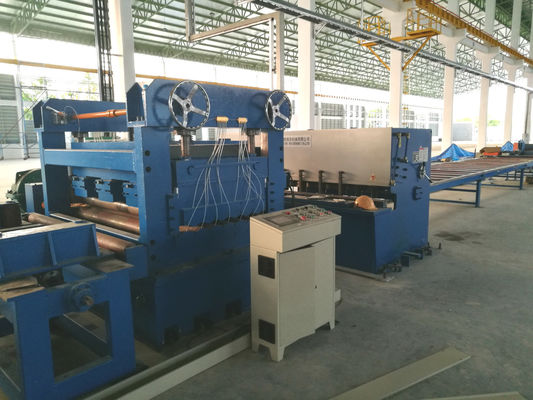

3. Mise à niveau de l'unité : (type étendu par deux),

Niveleur de deux rouleaux de couche,

13 rouleaux, y compris 2 rouleaux de départ, 11 rouleaux de mise à niveau

Mise à niveau du matériel de rouleau : 42Cr. diamètre : 130mm, SI éteint

Deux couches nivelant des rouleaux, vis sans fin d'entraînement de moteur pour s'ajuster vers le haut du mouvement de couche en haut et en bas.

Le système de transmission inclut le moteur réglable de vitesse, réducteur et ainsi de suite.

Des rouleaux de départ mouvement haut/bas est avec hydraulique.

L'unité est avec le systeml de guidage

mesure de longueur

La longueur comptant l'encodeur est installée sur le rouleau

4, coupant (coupeur manuel de plasma préparé par le client)

5. Double bord fendant l'unité.

Il est pour fendre le bord de coup de racloir de la plaque d'acier laminée à chaud pour obtenir la largeur précise pour le poteau léger.

Il est bas selon le principe de cisaillement de roulement pour couper la tôle d'acier. Il y a un chariot dans l'avant de l'unité de fente. C'est pour le contrôle la coupe droite. Par le changement la position de la lame de fente pour obtenir à taille différente de franc de largeur différente la feuille de poteau léger.

Y compris :

Table de soutien avec le rail

Fixage du chariot de feuille, une seule pièce

Les doubles lames dactylographient le bord fendant l'unité avec le réducteur de moteur et de transmission.

6. Chandelle fendant l'unité

La machine de fente de chandelle est basse selon le principe de cisaillement de roulement pour couper la tôle d'acier. Il y a un chariot dans l'avant de l'unité de fente. C'est pour le contrôle le degré de coupe de chandelle. Par le changement la position du bouchon sur le chariot pour commander le taux de fente de chandelle.

Y compris :

Table de soutien avec le rail

Fixage du chariot de feuille, une seule pièce

Les lames simples dactylographient le bord fendant l'unité avec le réducteur de moteur et de transmission.

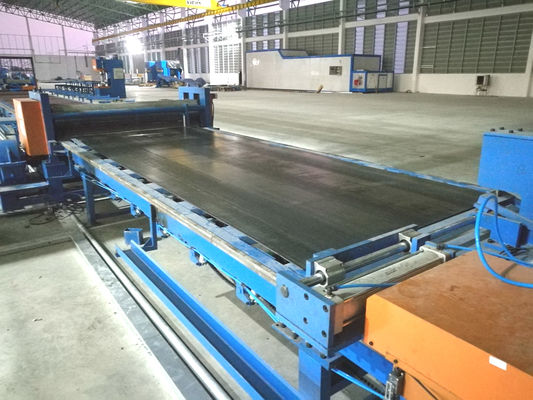

7. Type de boule table de soutien pour la feuille de finition de chandelle

8. Système électrique :

Table de contrôle central.

PLC, inverseur de conducteur à C.A. ont la caractéristique de la réponse rapide et de la bonne activité, qui peut effectivement commander l'exactitude de mesure et la vitesse courante.

9. Circuit hydraulique :

Énergie hydraulique 25L/min

Y compris : station hydraulique, valves, réservoir de stockage de pétrole, tuyau commun et mou, tuyau dur et ainsi de suite.

Quelle est la différence avec notre coupe standard à la longueur et l'économique ?

Comparé à la coupe standard à la longueur, le type économique n'a pas 1) le dispositif hydraulique de guider-pressing, tête de pelle, de pincement et d'alimentation

L'utilisateur doit employer la grue pour se soulever et la guilde la tête de feuille à l'unité de mise à niveau

2) machine de cisaillement de poutre hydraulique d'oscillation : QC12Y-6X2000

L'utilisateur doit utiliser la machine manuelle de coupeur de plasma pour couper la feuille.

Communication avec des clients

: Comment au formulaire avec une petite largeur latérale et à une grande feuille latérale de largeur par cette machine ?

B : D'abord, il y a un double bord fendant l'unité, elle est pour fendre le bord de coup de racloir de la plaque d'acier laminée à chaud pour obtenir la largeur précise pour le poteau léger, et alors nous pouvons employer notre chandelle fendant l'unité pour couper la tôle d'acier en 2 morceaux avec une une de côté plus grande feuille latérale petite et. Il y a un chariot dans l'avant de l'unité de fente. C'est pour le contrôle le degré de coupe de chandelle. Par le changement la position du bouchon sur le chariot pour commander le taux de fente de chandelle.

: Combien de modèles nous font ont pour la coupe à la longueur ?

B : Nous avons trois sortes, mètres 6X1600-12meters (la longueur de coupe maximum est 12meters), 6X1600-14 (14 mètres maximum) et mètres 6X1600-16 (les 16 mètres maximum)

: De quelle longueur est votre période de garantie de qualité

Un an. Et quand la machine arrive à l'atelier de client, nous enverrons l'ingénieur à commissionner la machine et donnerons la formation. Mais également, le client peut laisser leur ingénieur à notre atelier étudier avant la livraison.
