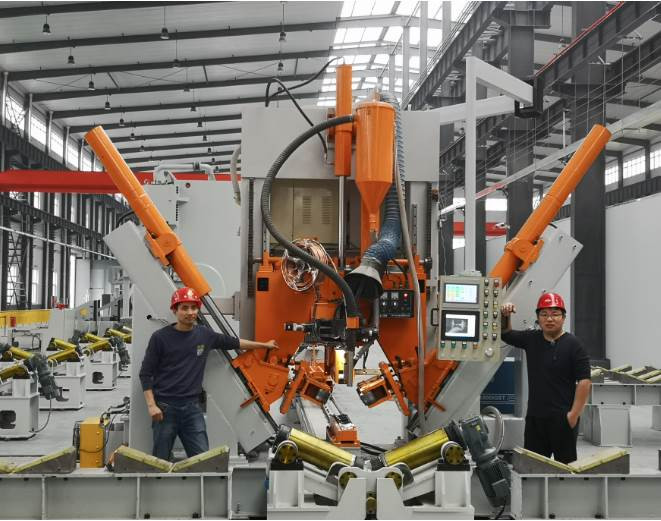

Diamètre 60~600mm,Longueur 12000mm Machine de soudage à fermeture de pôle léger CNC

à haute résistance à l'usure

Modèle: HM600/12000

Type de rouleau:Spécialement conçu pour le monopole, le poteau à mât élevé, le poteau de communication 5G et le poteau d'éclairage de rue normal

• Dimension de diamètre: 60 à 600 mm, épaisseur: 3 à 12 mm, longueur: 12 m
• Machine de soudage à arc submergé à arc unique standard à arc unique
• Portée de l'application: adapté à la soudure automatique longitudinale à fermeture automatique sur des poteaux de grande longueur et de taille moyenne, tels que les poteaux 5G, les monopoles, les poteaux à mât élevé et les poteaux d'éclairage de rue normaux

Caractéristiques exclusives

1. Réglage automatique CNC, système CNC, avec le changement de diamètre du poteau, régler automatiquement la pression, régler automatiquement la position du pied de pression,correspond automatiquement à la vitesse et à la position d'alimentation, maintenir la couture de soudage toujours dans l'état fermé, pour assurer le soudage en douceur.
2. Sur la base de la qualification du procédé précédent, après le soudage, il n'y a pas de torsion de la soudure au pôle,et il n'y a pas besoin pour le personnel de pincer et de tourner la tige à l'arrière de la machine pour centrer la soudure.
3. Le pôle de conduite est commandé par conversion de fréquence, avec fonction d'arrêt de freinage électrique pour assurer la stabilité de la soudure de la tête et de la queue,ce système peut souder le poteau de petite extrémité à l'extrémité inférieure pleine zone et presque aucune longueur gauche hors de soudageCette méthode réduit le travail manuel du prochain processus.
4. Le nombre de rouleaux de serrage est de 3 ensembles, l'avantage est de réduire la pression du rouleau sur la surface du pôle, et de réduire les rayures sur la surface.pôle polygonal et pôle coniqueIl peut être de même diamètre ou conique.
5. Le chariot de type poussant avec fonction de retour rapide motorisé, pas besoin de l'opérateur pour pousser manuellement et il réduit l'intensité du travail des opérateurs.
6. Le chariot arrière pousse avec un dispositif de serrage pneumatique, c'est simple et rapide comparé au serrage manuel.
7. Fonction de soudage par arc immergé
8. Le côté de déchargement est de type rouleau, ce qui est pratique pour le chargement et le déchargement, et est propice à réaliser l'automatisation des matériaux en amont et en aval.Le chargement et le déchargement peuvent être sur le même côté pour faire l'opérateur éviter le mouvement longue distanceL'opérateur n'a besoin de travailler que dans la position de la machine hôte, ce qui réduit considérablement l'intensité du travail.
9. Le système de synchronisation de pression d'huile et de commande développé par l'entreprise réduit les exigences du pôle, ce qui rend le pôle après soudage plus arrondi et moins déformé.
10. Opérateur: 1 personne.
11. Plateau à rouleaux de déchargement, 5 ensembles (convient pour un poteau de 12,14 m)
12. Selon la disposition de l'atelier de l'acheteur, des machines avec différentes directions de travail peuvent être fournies
13. Pour les exigences particulières des clients, la machine peut être spécialement conçue et fabriquée pour répondre à différents pôles partout dans le monde
14. Grâce à la caméra installée sur la tête de la machine, la couture de soudage est reflétée sur l'écran du panneau de commande principal, ce qui rend le suivi de la couture de soudage simple et facile,et de réduire l'intensité du travail de l'opérateur pour la surveillance du soudage.
15. Points facultatifs:

15.1Facultatif: système de données de production en réseau

Fonction 1: il peut fournir des données de production au personnel de gestion de la production: puissance sur le temps, temps de soudage, temps de non soudage, quantité de production, etc.

Fonction 2: mettre à jour en temps opportun le logiciel afin d'obtenir les meilleurs et les plus récents logiciels et données d'expérience, qui peuvent aider les clients dans le diagnostic à distance des défauts et le réglage à distance des paramètres.Il est pratique pour les clients de reprendre rapidement la production

15.2

Système de chargement et de déchargement des poteaux d'éclairage de rue: sur le côté gauche de la machine, il y a un rack de stockage, qui peut stocker 10 à 20 poteaux (le nombre varie en fonction de la taille des poteaux).Après la fin du soudage, appuyez sur le bouton, et le lampadaire sera déchargé pour décharger sur le rack de stockage qui est sur le côté droit de la machine,il peut contenir 20 poteaux (le nombre varie selon la taille des poteaux)

Optionnel:Système de chargement et de déchargement des poteaux d'éclairage de rue: sur le côté gauche de la machine, il y a un rack de stockage, qui peut stocker 20 à 30 poteaux (le nombre varie en fonction de la taille des poteaux).Après la fin du soudage, appuyez sur le bouton, et le lampadaire sera déchargé pour décharger sur le rack de stockage qui est sur le côté droit de la machine,il peut contenir 20 poteaux (le nombre varie selon la taille des poteaux)Aucune grue aérienne n'est requise de chaque poteau de chargement au déchargement.

15.3Induction pour minimiser l'effet banane causé par le soudage du dispositif qui réduira l'effet banane pour la machine de soudagecomprenant le corps de la machine de chauffage et la bobine de chauffage par induction

15.4L'inverseur utilise un armoire électrique avec couche d'isolation thermique et un climatiseur avec armoire électrique industrielle (2 armoires)

15.5Pièces de rechange, selon la liste

La machine est composée des pièces suivantes:

• Table de travail longue pour le déménagement de chariots
• Cadre principal du portique
• Système d'entraînement du chariot
• Plateau à rouleaux de déchargement, 5 ensembles (convient pour un poteau de 12,14 m)
• Pièces de serrage hydraulique (y compris les rouleaux de serrage, adaptés aux poteaux de taille moyenne)
• Système de soudage à l'arc submergé, avec système d'alimentation en fil
• Système de récupération de flux
• Système hydraulique
• Système de commande
• Caméra, système de surveillance des coutures de soudage
• Rouleau de fixation, conformément aux exigences du client.

Avec 1 ensemble adapté pour le monopole haut mât, moule de pôle 5G.

avec: 1 ensemble adapté pour les poteaux de feux de rue normaux,diamètre minimum de 60 mm ((poteaux ronds et poteaux coniques)

avec: 1 ensemble adapté aux poteaux de feux de rue normaux, diamètre minimum de 60 mm ((poteaux octogonaux)

Optionnel: Un ensemble de dispositifs de serrage arrière adaptés aux poteaux d'éclairage de rue normaux (inclut un petit outil, adapté aux poteaux de très courte longueur, tels qu'un bras de 1 à 2 mètres de long)
