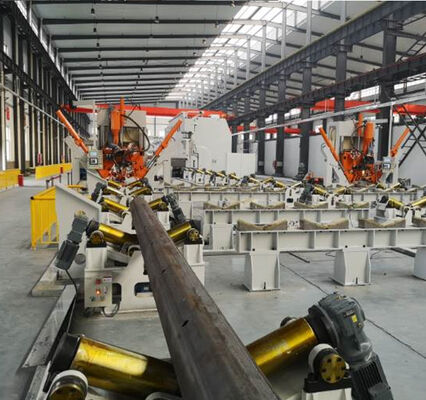

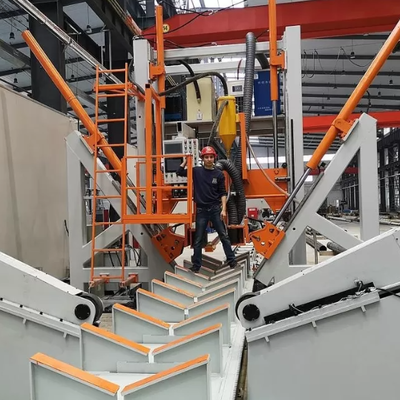

HM2500/14000 14m CNC automatique de soudage de fermeture de couture de pôle lumineux Max 2500mm de diamètre

La machine de soudage de fermeture de poteaux CNC robuste HM2500/14000 est spécialement optimisée pour les poteaux en acier coniques de grand calibre à paroi épaisse. Elle réalise la fermeture automatique du joint longitudinal et le soudage à l'arc submergé pour les poteaux lumineux et de communication ultra-longs de 14 m.

Cet équipement prend en charge les structures de poteaux assemblées en 1, 2 et 3 pièces, couvrant les poteaux coniques ronds, les poteaux octogonaux et les poteaux polygonaux à plusieurs côtés. Adoptant un système de soudage à portique fixe plus un chariot en V à déplacement synchrone par servomoteur, la machine complète la fermeture hydraulique du joint et le soudage continu de manière synchrone avec une grande stabilité.

Pour les poteaux à double joint, le système prend en charge le levage automatique et la rotation du poteau, réalisant un soudage de joint secondaire sans repositionnement manuel. Il améliore considérablement l'efficacité de la production continue pour les usines de fabrication de poteaux de grand diamètre.

L'ensemble complet d'équipement de soudage de poteaux de grand diamètre se compose de modules robustes standardisés, garantissant la stabilité pour une production à forte charge à long terme :

• Chariot mobile en V à entraînement servo de haute précision et rails de guidage pleine longueur
• Cadre de soudage à portique intégral robuste
• Système de serrage hydraulique synchrone avec 3 groupes de rouleaux de pression
• Système de soudage à l'arc submergé à trois fils à double puissance et alimentateur de fil automatique
• Dispositif automatique de récupération et de recyclage du flux
• Dispositif de revêtement de soudage par le dos en cuivre refroidi par eau pour un taux de pénétration élevé
• 2 jeux de supports de rouleaux de rotation automatique de poteau
• Station hydraulique complète et système de contrôle intelligent CNC
• Plateforme d'opération et armoire de commande électrique

• Course de pression super large de 2200 mm -- spécialement améliorée pour les poteaux coniques ultra-grands de 2000 à 2500 mm, course de fermeture suffisante sans déformation du poteau
• Ajustement dynamique intelligent du joint -- le système CNC suit automatiquement le changement de conicité du poteau, ajuste dynamiquement la pression de serrage et la vitesse du chariot pour maintenir le joint fermé en permanence
• Système hydraulique synchrone élevé -- les rouleaux de pression gauche/droite/supérieurs fonctionnent de manière synchrone, évitant les marques d'extrusion locales sur les grandes surfaces de poteaux
• Formation de soudage sans torsion -- structure d'équilibrage hydraulique optimisée, pas de torsion de joint après soudage, pas de correction manuelle nécessaire
• Effet de soudage intégral de l'extrémité à la queue -- le contrôle en boucle fermée du servomoteur assure une vitesse stable, réduit considérablement la section de queue non soudée des poteaux ultra-longs de 14 m
• Conception de protection de surface -- trois jeux de rouleaux de pression répartissent efficacement la pression, protégeant la grande surface du poteau contre les indentations et les rayures
• Surveillance visuelle du soudage -- caméra frontale imagerie en temps réel du joint, observation facile et suivi précis
• Structure de soudage à bloc de cuivre refroidi par eau -- améliore considérablement la pénétration de soudage pour les tôles épaisses, formation de soudure stable
• Soudage par retournement automatique du poteau -- le dispositif de levage et de rotation intelligent réalise un soudage automatique à deux joints pour les poteaux octogonaux
• Opération intelligente par une seule personne -- processus hautement automatisé, faible intensité de main-d'œuvre et efficacité de production élevée

Cette machine de soudage robuste de grand diamètre est principalement utilisée pour la production en série de produits de poteaux surdimensionnés :

• Production de monopôles coniques de communication 5G de très grand diamètre
• Fabrication de poteaux en acier de transmission de puissance robustes
• Traitement de poteaux d'éclairage à mât très élevé et de grands poteaux lumineux polygonaux
• Soudage longitudinal de structures tubulaires en acier coniques de grande taille
