Name: Machine de soudage à double arc multi-fil en arc submergé CNC à pôle fermé pour 14 m de diamètre 1,9 m de pôle d'acier
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Modèle d'équipement: Machine à souder les poteaux CNC HM1900/14000

Plage de diamètre: 400mm ~ 1900mm

Longueur maximale du pôle de traitement: 14000mm

Épaisseur de plaque d'acier applicable: 5 ~ 20 mm, épaisseur maximale du roulement de serrage 25 mm.

technologie de soudage: Soudage à l'arc submergé à trois fils à double arc

Structure de fixation: 3 jeux de rouleaux de serrage synchrones hydrauliques

Type de poteau applicable: Poteau en acier polygonal conique/octogonal/multifaces

Couleur de peinture: Personnalisable

Informations de base

Lieu d'origine: Wuxi, Chine

Nom de marque: CMC

Numéro de modèle: HM1900

Conditions de paiement et expédition

Délai de livraison: 90 jours

Conditions de paiement: T/T, L/C

Capacité d'approvisionnement: Selon les exigences

Galerie

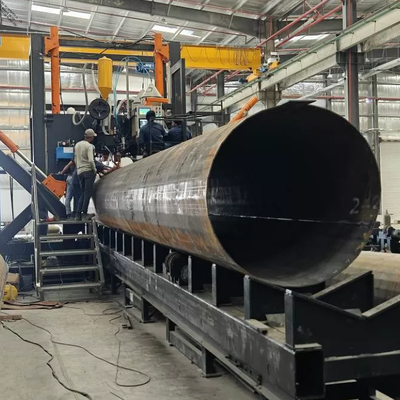

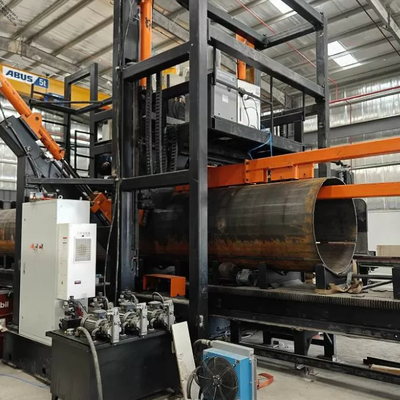

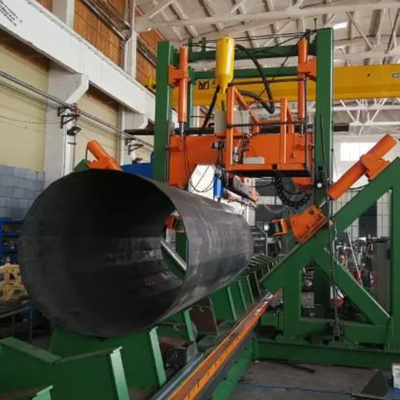

Machine de soudage à double arc multi-fil en arc submergé CNC à pôle fermé pour 14 m de diamètre 1,9 m de pôle d'acier

Description de produit

Machine de soudage à double arc multi-fil en arc submergé CNC à pôle fermé pour 14 m de diamètre 1,9 m de pôle d'acier

Vue d'ensemble du produit

HM1900/14000 CNC Pole Shut-Welding Machine est un soudeur à arc submergé à couture longitudinale automatique spécialement conçu pour les poteaux de communication 5G coniques octogonaux et les poteaux de mât élevés.

Nom de l'article	Détails
Nom du produit	Machines de soudage à fermeture de pôle CNC
Modèle	HM1900/14000
Application du projet	Pôle de communication 5G, monopole de puissance, pôle lumineux à mât élevé
Forme de pôle transformée	Pôle conique rond, pôle polygonal octogonal et à plusieurs côtés (1/2/3 structure de coquille)
Technologie de soudage	soudage par arc submergé à double arc multifil
Longueur maximale du pôle	14000 mm
Options personnalisables	Système de diagnostic à distance en ligne, armoire électrique isolée et climatisée, ensemble de pièces détachées

Introduction du produit

HM1900/14000 machine de soudage à fermeture de pôle CNC est spécialement conçue pour le soudage automatique longitudinal de la couture de fermeture de longs pôles coniques, y compris les pôles de communication 5G,monopoles de puissance et poteaux de mât élevésElle est applicable aux poteaux ronds coniques et polygonaux en une, deux ou trois pièces.

L'équipement adopte une structure fixe de portique assortie d'un système de soudage, un chariot en forme de V à vitesse réglable à servo pour le transport des poteaux.Les rouleaux de serrage hydrauliques ferment la couture du pôle pendant que le soudage se déroule simultanémentPour les poteaux à deux coutures à deux segments, après avoir terminé la première couture de soudage, les rouleaux de levage se soulèvent et tournent automatiquement le poteau pour la position de soudage de couture secondaire.

Principaux paramètres techniques

Je ne veux pas.	Nom de l'article	Spécification
1	Diamètre extérieur du pôle applicable	400 à 1900 mm
2	Longueur maximale du pôle de traitement	14000 mm
3	Épaisseur de plaque applicable	5 ~ 20 mm, matériau Q235, Q355, Gr65 (épaisseur maximale du roulement 25 mm, voir note ci-dessus)
4	Quantité de séries de rouleaux de fixation	3 séries
5	Puissance du moteur de la pompe hydraulique	2.2+2.2+3 KW
6	Puissance du servomoteur pour chariot de type V	7 kW, vitesse réglable sans pas
7	Traction de pression verticale	Unité de mesure
8	Hauteur de travail (du fond du pôle au sol)	800 mm
9	Système de soudage	Unité de puissance de soudage par double arc à trois fils submergés Énergie en courant continu: 250 ~ 1250A; énergie en courant alternatif: 250 ~ 1250A
10	Spécification du fil de soudage	Fil simple Φ4,0 mm / fil jumeau 2*Φ1,6 mm
11	Vitesse de déplacement du soudage	0.3 ~ 1,5 m/min, réglable sans pas
12	Direction de soudage	Soudure d'une extrémité de grand diamètre à l'autre de petit diamètre
13	Norme de soudage	Obtenir une soudure à double face à l'aide d'un procédé standard
14	Poids total de la machine	23 tonnes
15	Dimension globale (LWH)	31000 * 6600 * 6100 mm

Composition complète de la machine

Tableau de travail de type V à entraînement servo (chariot de transport)
Rails avant et arrière pour chariot de type V
Cadre principal de porte-avions lourd
Système d'entraînement pour une table de travail en V
Unité de serrage hydraulique avec 3 ensembles de rouleaux de serrage
Système de soudage par arc immergé et dispositif d'alimentation automatique du fil
Système de recyclage de récupération de flux
Système de blocs de soutènement en cuivre intérieur refroidi à l'eau
Plateforme d'exploitation
2 ensembles de supports à rouleaux à rotation des poteaux
Système hydraulique complet
Système de commande CNC et PLC intégré

Principaux avantages

Titre avantageux	Description détaillée
Réglage automatique CNC intelligent	Le système CNC ajuste automatiquement la pression de serrage, la position du rouleau et la vitesse du chariot à la suite d'un changement de diamètre du poteau, maintient continuellement la couture fermée pendant le soudage
Excellente commande hydraulique synchrone	Système hydraulique et de contrôle optimisé garantit une synchronisation élevée pour les rouleaux de serrage gauche, droite et centrale
Déformation de bas pôle après soudage	Aucune torsion sur la couture de soudage finie. Aucune intrusion manuelle et l'alignement de la couture requis à la sortie de la machine si le processus de formage en amont est conforme aux spécifications
Soudure de tête à queue stable	Le chariot en forme de V servo-contrôlé réalise le soudage continu de la tête du poteau à la queue, réduit la longueur du segment de queue non soudé
Conception de la prise à trois rouleaux	Trois groupes de rouleaux de pressage dispersent la pression de surface, réduisent les entailles et les rayures sur la surface des pôles; adaptés aux pôles ronds, octogonaux et coniques
Retour rapide automatique du chariot	Fonction de retour rapide motorisé pour chariot de type V, réduire l'intensité du travail de l'opérateur
Dispositif de guidage adaptatif de la couture arrière	Structure de guidage auto-réglable, rarement requise d'étalonnage manuel pendant la production continue
Surveillance visuelle des soudures	La caméra installée sur la tête de soudage transmet l'image de la couture à l'écran de commande principal pour faciliter le suivi et l'observation de la couture
Bloc de soutien en cuivre intérieur refroidi à l'eau	Améliorer considérablement la pénétration du soudage et garantir une formation de soudage constante
Rotation automatique pour les poteaux à double couture	Mécanisme de roulement de levage intégré pour faire pivoter automatiquement un poteau à deux coutures pour le soudage secondaire
Opération simple	Seul un opérateur est requis pour l'ensemble du cycle de production
Configurations de mise à niveau facultatives	Système réseau de diagnostic à distance et de réglage des paramètres; armoire électrique isolée à climatisation; ensemble de pièces de rechange

Portée de l'application

5G soudage à couture longitudinale par monopole de communication conique
Fabrication de monopoles en acier pour la construction de routes et de transmission d'énergie
Production de poteaux d'éclairage à mât élevé, poteaux octogonaux à plusieurs côtés
Structure en acier avec composant tubulaire conique, soudure à couture de fermeture

Assistance après-vente

Produit de service	Détails du service
Période de garantie	12 mois de garantie complète de la machine; garantie à long terme pour les servomoteurs principaux, la source d'alimentation de soudage et le contrôleur CNC
Fourniture de pièces détachées	Fourniture à long terme de pièces de rechange usées au coût d'usine
Service technique à l'étranger	Ingénieurs professionnels disponibles pour l'installation, la mise en service et la formation des opérateurs à l'étranger
Assistance technique à distance	Débogage à distance en ligne, optimisation des paramètres et dépannage des défauts
Documents techniques	Manuel d'utilisation complet en anglais, guide du processus de soudage et vidéos de formation

Questions fréquemment posées

Question posée	Réponse standard
Quels types de poteaux la machine de soudage HM1900/14000 peut-elle traiter?	Il est adapté pour les pôles ronds coniques de 14 m de long, polygonaux octogonaux et multi-faces (1/2/3 structure de coque).
Cette machine supporte-t-elle le soudage automatique pour des poteaux octogonaux à deux coutures?	Après avoir terminé la première couture de soudage, le support de rouleau de levage se soulèvera et fera tourner le poteau automatiquement pour réaliser la deuxième couture de soudage sans rechargement.
Est-il nécessaire d'effectuer un soudage de surface supplémentaire pour les plaques de plus de 20 mm d'épaisseur?	La force de serrage de la machine supporte le matériau jusqu'à 25 mm. Mais pour les pièces nécessitant une forte pénétration dans les 20 ~ 25 mm, le remplissage en acier fondu peut être insuffisant.Nous suggérons d'ajouter la surface de soudage d'arc submergé après la soudage primaire.
