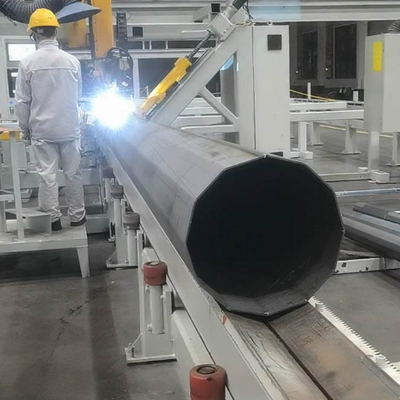

Machine de soudage à fermeture de pôle CNC avec soudage à couture droite longitudinale à arc submergé pour pôle léger ultra long de 12000 mm et 1 personne

La machine de soudage de poteaux CNC CNCS400/12000 adopte une conception entièrement servo CNC équipée d'un système de soudage à l'arc submergé indépendant. Spécialement développé pour les longs poteaux ronds coniques et les poteaux d'éclairage public octogonaux, il réalise un serrage automatique, un réglage conique auto-adaptatif et un soudage longitudinal unique sur toute la longueur. Sans structure hydraulique, l'équipement évite les fuites d'huile et réduit considérablement les coûts de maintenance quotidiens. Le soudage à l'arc submergé apporte une surface de soudure sans éclaboussures, sans éblouissement et lisse sans polissage. Il ne nécessite qu'un seul opérateur et devient un équipement automatisé idéal pour la production en série de poteaux d'éclairage municipal.

• Effet de soudage à l'arc submergé supérieur: Zéro projection de soudure, pas de forte lumière d'arc, surface de soudure lisse et plate sans polissage secondaire. Les poteaux soudés conservent un contour rond complet, exempt de brûlure, d'indentation et d'aplatissement (si matière première sans distorsion de contrainte interne).
• Contrôle adaptatif automatique entièrement CNC: Equipé de 3 jeux de pieds-de-biche réglables + table de support à fente en V. Le système CNC ajuste automatiquement la pression de serrage, la position du pied-de-biche et la vitesse du chariot en fonction du changement de cône et de diamètre du pôle, sans réglage manuel fréquent pendant la production par lots.
• Structure sans hydraulique à faible entretien: Annulez l'ensemble hydraulique pour éliminer complètement les défauts de fuite d'huile, réduire le taux de défaillance et la charge de travail de maintenance quotidienne pour un fonctionnement stable à long terme.
• Marge non soudée de tête et de queue ultra-courtes: La course de soudage optimisée couvre le poteau sur toute la longueur, de haut en bas. La section résiduelle non soudée est extrêmement courte, aucune soudure de réparation manuelle supplémentaire n'est requise.
• Conception de protection de surface: Trois groupes de pieds-de-biche dispersent la force d'extrusion sur la surface du poteau pour éviter l'indentation. La conception à retour rapide du chariot réduit l'intensité du travail ; La table à fente en V simplifie l'opération de chargement des poteaux.
• Structure de la plaque de guidage arrière: Le guide de pôle arrière spécial réduit les réglages fréquents du pistolet de soudage, améliorant ainsi la stabilité du soudage continu.
• Caméra de surveillance des soudures en temps réel: La caméra installée sur la tête de soudage transmet l'image de la couture à l'écran de contrôle, facilitant le suivi et l'observation des soudures.
• Grande polyvalence avec des moules remplaçables: Les moules à rouleaux de serrage remplaçables s'adaptent à toutes les tailles de poteaux coniques ronds et de poteaux d'éclairage octogonaux, moules personnalisés disponibles sur demande.
• Établi mobile stable: Le chariot mobile personnalisé fonctionne à vitesse constante, garantissant une qualité de soudure constante pour la production de masse.
• Adaptable à la tolérance des matières premières: Le système de contrôle auto-développé correspond à la déviation minuscule du diamètre des poteaux produits en série pour garantir un soudage réussi à 100 %.

1. Chariot mobile à fente en V avec mécanisme d'entraînement à engrenages et à crémaillère
2. Table de travail stable extra longue avec roues de guidage aux deux extrémités
3. Unité de servomoteur indépendante pour chariot à fente en V (servomoteur, réducteur, ensemble de guidage)
4. Tête de soudage à rouleaux de serrage à 3 directions pour poteaux coniques et octogonaux
5. Système complet de soudage à l'arc submergé : puissance de soudage, dévidoir, torche de soudage, système de circulation de flux et câbles
6. Armoire de commande électrique CNC, servomoteurs et système d'affichage de surveillance des soudures en temps réel
7. Moules à rouleaux de serrage standard : moule à poteaux octogonaux, moule à poteaux ronds coniques

• Modèle robuste CNCSM400 : prend en charge le soudage de plaques d'acier d'une épaisseur maximale de 8 mm pour les poteaux d'éclairage de spécifications lourdes
• Système de chargement et de déchargement automatique : le support de stockage gauche peut contenir 20 à 30 poteaux, le support de déchargement droit peut contenir 20 poteaux, alimentation et déchargement automatiques pour augmenter la production.
• Fonction réseau à distance : prend en charge le diagnostic des défauts à distance, la modification des paramètres en ligne et la mise à niveau du logiciel système pour réduire les temps d'arrêt.
• Kit complet de pièces de rechange pour le soudage à l'arc submergé : consommables et pièces d'usure pour une production continue de longue durée

Spécialement conçu pour le soudage automatique à fermeture longitudinale droite des poteaux d'éclairage public municipaux de 6 à 12 m, des poteaux d'éclairage coniques et des poteaux de lampes octogonaux. Largement utilisé dans la production de masse standardisée de toutes sortes de poteaux d'éclairage en acier.
