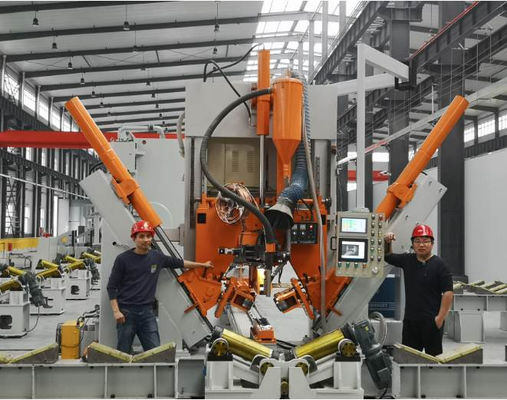

Machine à souder pour poteaux d'éclairage modèle HM11000 pour mâts et monomat

Machine de soudage par fermeture de poteau CNC, modèle : HM1100/16000

MACHINE DE SOUDAGE PAR FERMETURE DE POTEAU CNC, MODÈLE : HM1100/16000

Avec système de soudage MIG pulsé et système de soudage à l'arc submergé

Type de rouleau

Spécialement conçu pour les mâts intelligents, les mâts 5G, les mâts de lampadaires, les mâts électriques, peut également être utilisé pour les mâts de lampadaires ordinaires

Spécialement conçu pour les mâts de lampadaires normaux, les monomat, les mâts hauts et les mâts de communication 5G.

Plage de diamètre : 60~1100mm, épaisseur : 3~12mm

Plage de diamètre 60~1100mm, plage d'épaisseur 3~12mm

Champ d'application : convient au soudage de fermeture automatique longitudinale de poteaux de taille moyenne et de grande longueur, de poteaux 5G, de poteaux électriques, de mâts de lampadaires, peut également être utilisé pour les mâts de lampadaires ordinaires.

Champ d'application : convient au soudage de fermeture automatique longitudinale de poteaux de taille moyenne et de grande longueur, tels que les poteaux 5G, les monomat, les mâts hauts et les mâts de lampadaires normaux.

Cette machine convient généralement au soudage de poteaux polygonaux et coniques de taille moyenne, convient particulièrement aux poteaux à une ou deux coutures. Cette machine est une ligne de soudage automatique. Le chariot est équipé d'un moteur à vitesse réglable, qui peut tirer le poteau pour le déplacer. Le vérin hydraulique permet à la roue de pression de serrer le poteau et de souder en même temps.

Cette machine convient généralement au soudage de poteaux polygonaux et coniques de taille moyenne, en particulier pour les poteaux qui n'ont qu'une ou deux coutures. C'est une ligne de soudage automatique. Le chariot est équipé d'un moteur à vitesse réglable, qui peut tirer le poteau pour le déplacer. Le vérin hydraulique permet à la roue de pression de serrer le poteau et de souder en même temps.

Caractéristiques exclusives : Propriétés exclusives

• Réglage automatique CNC, système CNC, avec le changement du diamètre du poteau, ajuster automatiquement la pression, ajuster automatiquement la position du pied presseur, adapter automatiquement la vitesse et la position d'alimentation, maintenir la soudure toujours dans l'état fermé, pour assurer le bon soudage. Réglage automatique CNC, système CNC, avec le changement du diamètre du poteau, ajuster automatiquement la pression, ajuster automatiquement la position du pied presseur, adapter automatiquement la vitesse et la position d'alimentation, maintenir la soudure toujours dans l'état fermé, pour assurer le bon soudage.
• Sur la base de la qualification du processus précédent, après le soudage, il n'y a pas de torsion de la soudure du poteau, et il n'est pas nécessaire que le personnel soulève et torde la tige à l'arrière de la machine pour centrer la soudure.
• Le poteau d'entraînement est contrôlé par conversion de fréquence, avec une fonction d'arrêt de frein électrique pour assurer la stabilité du soudage de la tête et de la queue. Ce système peut souder le poteau de la petite extrémité à l'extrémité inférieure sur toute la surface et presque aucune longueur non soudée n'est laissée. De cette façon, le travail manuel du processus suivant est réduit.
• Le poteau d'entraînement est contrôlé par conversion de fréquence, avec une fonction d'arrêt de frein électrique pour assurer la stabilité du soudage de la tête et de la queue, ce système peut souder le poteau de la petite extrémité à l'extrémité inférieure sur toute la surface et presque aucune longueur non soudée n'est laissée. De cette façon, le travail manuel du processus suivant est réduit.
• 3 ensembles de rouleaux de serrage, l'avantage est de réduire la pression des rouleaux sur la surface du poteau et de réduire les rayures sur la surface. Il convient à la production de poteaux octogonaux, de poteaux polygonaux et de poteaux coniques. Il peut être de diamètre égal ou conique.
• 3 ensembles de rouleaux de serrage, l'avantage est de réduire la pression des rouleaux sur la surface du poteau, et de réduire les rayures sur la surface. Il convient à la production de poteaux octogonaux, de poteaux polygonaux et de poteaux coniques. Il peut être de diamètre égal ou conique.
• Le chariot peut revenir rapidement à la position définie par motorisation, pas besoin d'opérateur pour le repousser manuellement et cela réduit l'intensité du travail des opérateurs.
• Le chariot de type poussée arrière avec dispositif de serrage pneumatique, c'est simple et rapide par rapport au serrage manuel.
• Avec système de soudage MIG pulsé et avec système de soudage à l'arc submergé, double source d'alimentation de soudage.
• Le côté déchargement est de type rouleau, ce qui est pratique pour le chargement et le déchargement, et est propice à la réalisation de l'automatisation des matériaux en amont et en aval. Le chargement et le déchargement peuvent se faire du même côté pour éviter à l'opérateur les mouvements sur de longues distances. L'opérateur n'a besoin de travailler qu'à la position de la machine hôte, ce qui réduit considérablement l'intensité du travail.
• Avec un dispositif de guidage arrière de poteau, il peut être ajusté de manière adaptative. En fonctionnement pratique, la position de la soudure est rarement ajustée, ce qui réduit l'intensité du travail des opérateurs.
• Grâce à la caméra installée sur la tête de la machine, la soudure est reflétée sur l'écran du panneau de commande principal, ce qui rend le suivi de la soudure simple et facile, et réduit l'intensité du travail de l'opérateur pour la surveillance du soudage.
• Le système de pression d'huile et de CNC auto-développé, rendant le poteau soudé rond et la déformation faible.
• Opérateur : 1 personne.
• Banc à rouleaux de déchargement, 5 ensembles (adaptés aux poteaux de 12 m, 14 m, 16 m)

• Selon la disposition de l'atelier de l'acheteur, des machines avec différentes directions de travail peuvent être fournies.

Pour les exigences particulières des clients, la machine peut être spécialement conçue et fabriquée pour répondre aux différents poteaux du monde entier.

Articles optionnels

1, Système de chargement et de déchargement des mâts de lampadaires :

Sur le côté gauche de la machine, il y a un râtelier de stockage, qui peut stocker 20 à 30 poteaux (le nombre varie en fonction de la taille des poteaux). Une fois le soudage terminé, appuyez sur le bouton, et le mât de lampadaire sera déchargé pour être déchargé sur le râtelier de stockage qui se trouve sur le côté droit de la machine, il peut stocker 20 poteaux (le nombre varie en fonction de la taille des poteaux).

2, Système de suivi automatique laser, laser à la couture, caméra pour obtenir les photos laser, logiciel de calcul pour trouver la position de la couture à partir de la photo, le message est envoyé au PLC, le PLC contrôlera le servomoteur pour déplacer la torche de soudage vers la position de la couture.

3, Fonction de diagnostic à distance. Le fournisseur de la machine peut aider le client au diagnostic à distance des défauts et au réglage à distance des paramètres. Pratique pour les clients pour reprendre rapidement la production.

4 Induction pour minimiser l'effet de banane causé par le soudage du dispositif qui réduira l'effet de banane pour la machine à souder Machine de chauffage par induction haute fréquence, y compris le corps de la machine de chauffage et la bobine de chauffage par induction.

• La machine se compose des parties suivantes :
• Long établi pour le déplacement du chariot
• Châssis principal du portique
• Système d'entraînement du chariot
• Banc à rouleaux de déchargement, 5 ensembles
• Partie de serrage hydraulique (y compris les rouleaux de serrage, adaptés aux poteaux de taille moyenne)
• Système de soudage à l'arc submergé, avec système d'alimentation en fil
• Système de récupération du flux
• Système hydraulique
• Système de contrôle

Rouleau de serrage, selon les exigences du poteau du client.

Y compris :

1 ensemble adapté aux moules de monomat, de mât haut, de poteau 5G.

1 ensemble adapté aux mâts de lampadaires normaux, diamètre minimum de 60 mm (poteaux ronds et poteaux coniques)

1 ensemble adapté aux mâts de lampadaires normaux, diamètre minimum de 60 mm (poteau octogonal)

1 ensemble de dispositifs de serrage arrière adaptés aux mâts de lampadaires normaux. (Comprend un petit outil, adapté aux poteaux de très courte longueur, comme un bras de 1 à 2 mètres de long).

Paramètre technique

1

Diamètre du poteau

60-1100mm
