| Nom De Marque: | CMC |
| Model Number: | HJZ-800 |
| MOQ: | 1 jeu |
| Prix: | According to requirements |
| Conditions De Paiement: | TTT, LC, GOUSSET, CAF |
| Capacité à Fournir: | Négociez |

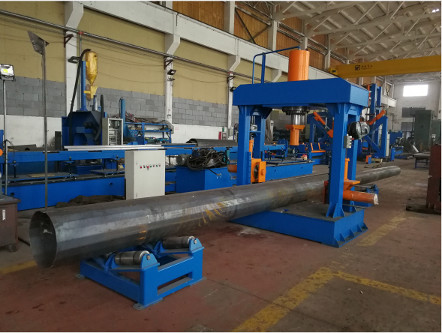

Machine d'assemblage et de redressement à mât élevé ,modèle: HJZ-800
(fou haut mât, monopole, pôle 5G)
Applications à l'appareil
1. Principalement adapté aux poteaux intelligents, aux poteaux 5G, aux poteaux électriques, aux poteaux à mât élevé et aux monopoles d'un diamètre relativement grand et d'une épaisseur plus élevée
2Fonction 1: redresser le poteau après soudage longitudinal.
3. Fonction 2: Après le pliage, les deux pièces sont reliées par les cylindres supérieur et latéral, puis le soudage au point est effectué manuellement, ce qui est pratique pour le prochain processus de soudage.
4Fonction 3: Il s'agit d'un cercle complet pour le poteau soudé, ce qui est pratique pour assembler la bride.
Caractéristiques techniques
| Je ne veux pas. | Nom de l'article | Unité | Valeur |
| 1 | Modèle | HJZ-800 | |
| 2 |
Max, diamètre du poteau |
mm | 800 |
| 3 |
Max, épaisseur du poteau |
mm | 12 mm |
| 4 | Force de travail | Nom du produit | 800 |
| 5 | Poussée maximale | Je ne sais pas. | 550 |
| 6 | Distance maximale de la tige à la table de travail | Je ne sais pas. | 950 |
| 7 | Puissance de la bouteille bilatéraleforce | Nom du produit | 200x2 |
| 8 | latéralecourse du cylindre | mm | 400 |
| 9 | Distance de déplacement de la partie supérieure à la partie inférieure pour une bouteille à deux côtés | mm | 400 |
| 10 | Pression de travail maximale | MPa | 21 |
| 11 | Hauteur au sol de la table de travail | mm | 305 |
| 12 | Distance interne de la colonne | mm | 1250 |
| 13 | Puissance totale du moteur | Le nombre de sièges | 7.5 plus 5.5 |
| 14 | Le poids | en kg | 4000 |
| 15 | Taille globale | mm | 1300*1900*2200 |
Explication technique:

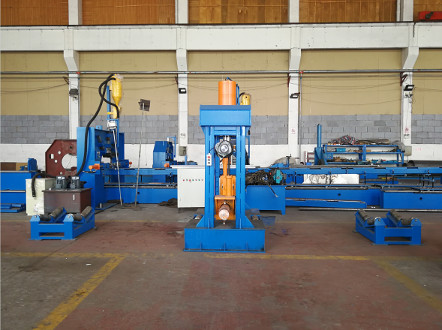

1Cette machine a une structure de banc de travail à trois poutres, et la bouteille d'huile est installée au centre de la poutre supérieure et monte et descend.
2Les cylindres des deux côtés sont installés des deux côtés du moteur principal, et les cylindres latéraux peuvent être actionnés vers le haut et vers le bas par la structure de la tige de vis du moteur.
3. Toutes les actions sont en cours de course, c'est-à-dire que le bouton correspondant sera activé par la pression du bouton correspondant, et il s'arrêtera après sa libération.Les cylindres des deux côtés peuvent agir simultanément ou séparément. .

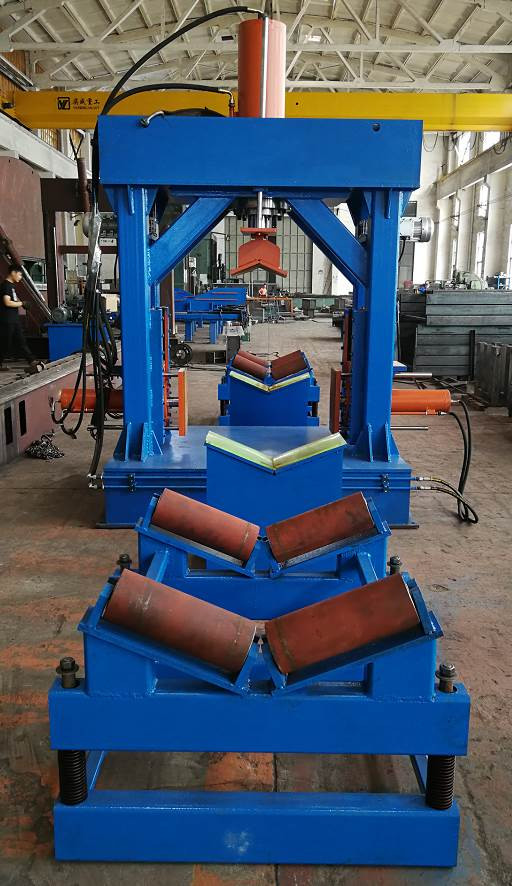

4. installer deux ensembles de rouleaux de support à l'avant et à l'arrière de la table de travail de la machine pour faciliter le mouvement de la pièce.
5Les roues de support avant et arrière sont équipées de dispositifs de ressorts. Lorsque la tige se déplace axiellement, le ressort soutient la tige et peut se déplacer librement.la pression agit sur le ressort, le ressort est comprimé et la face de la tige est proche du bloc en V.
6La bouteille d'huile principale et les bouteilles d'huile latérales ont des circuits d'huile séparés, qui ne s'interfèrent pas et ne perdent pas de pression.
7. avec manette de commande à distance sans fil,
8. revêtement en polyuréthane pour éviter les entailles
