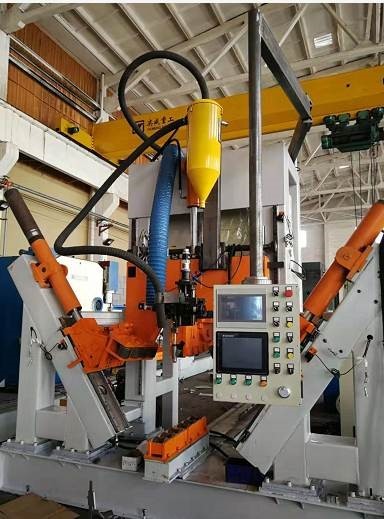

Machine de soudure unipolaire automatique de HM500/14000mm

Machines à souder à la fermeture à la traction CNC 5G

Modèle: HM500/14000

Conception pour le monopole, le mât supérieur, le poteau 5G

Type de rouleau

Spécialement conçu pour le monopole, le poteau à mât élevé, le poteau de communication 5G et le poteau d'éclairage de rue normal

Standard:Période de diamètre:200 à 500 mm, épaisseur:4 à 12 mm, longueur:14 m

Option:Période de diamètre: 60 à 500 mm, épaisseur: 3 à 12 mm, longueur: 14 m

Machine de soudage à arc submergé à arc unique standard à arc unique

Le champ d'application:

Portée de l'application: adapté à la soudure automatique longitudinale à fermeture automatique sur des poteaux de grande longueur et de taille moyenne, tels que les poteaux 5G, les monopoles, les poteaux à mât élevé et les poteaux d'éclairage de rue normaux

Cette machine est généralement adaptée au soudage de pôles polygonaux et coniques de taille moyenne, particulièrement adaptée au pôle qui n'a qu'une seule couture.Le chariot est équipé d'un moteur réglable de vitesseLe cylindre hydraulique fait que la roue de pression serre le poteau et le souder en même temps.

Caractéristiques de propriété:

1.CNC réglage automatique, système CNC, avec le changement de diamètre du pôle, régler automatiquement la pression, régler automatiquement la position du pied de pression,correspond automatiquement à la vitesse et à la position d'alimentation, maintenir la couture de soudage toujours dans l'état fermé, pour assurer le soudage en douceur.

2.Sur la base de la qualification du procédé précédent, après le soudage, il n'y a pas de torsion de la soudure au pôle,et il n'y a pas besoin pour le personnel de pincer et de tourner la tige à l'arrière de la machine pour centrer la soudure.

3.Le pôle de conduite est commandé par conversion de fréquence, avec fonction d'arrêt de freinage électrique pour assurer la stabilité de la soudure de la tête et de la queue,ce système peut souder le poteau de petite extrémité à l'extrémité inférieure pleine zone et presque aucune longueur gauche hors de soudageCette méthode réduit le travail manuel du prochain processus.

4.Le nombre de rouleaux de serrage est de 3 ensembles, l'avantage est de réduire la pression du rouleau à la surface du pôle, et de réduire les rayures sur la surface.,Il peut avoir le même diamètre ou être conique.

5.Le chariot de type poussant avec fonction de retour rapide motorisé, pas besoin que l'opérateur repousse manuellement et cela réduit l'intensité du travail des opérateurs.

6Le chariot arrière avec un dispositif de serrage pneumatique est simple et rapide par rapport au serrage manuel.

7Le côté de déchargement est de type rouleau, ce qui est pratique pour le chargement et le déchargement, et est propice à réaliser l'automatisation des matériaux en amont et en aval.Le chargement et le déchargement peuvent être sur le même côté pour faire l'opérateur éviter le mouvement longue distanceL'opérateur n'a besoin de travailler que dans la position de la machine hôte, ce qui réduit considérablement l'intensité du travail.

8Le système de synchronisation de la pression d'huile et de la commande développé par l'entreprise réduit les exigences du pôle, ce qui rend le pôle après soudage plus arrondi et moins déformé.

9- Un opérateur.

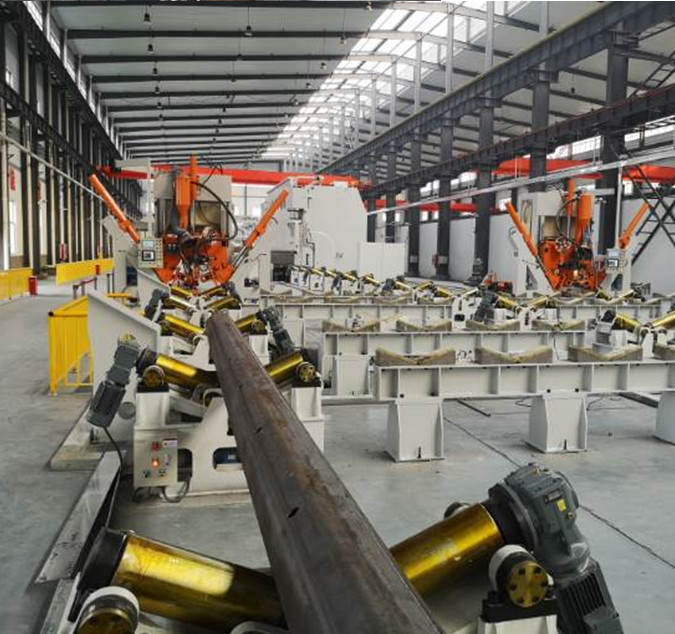

10.Relèche à rouleaux de déchargement, 5 ensembles (convient pour un poteau de 12,14 m)

11Selon l'agencement de l'atelier de l'acheteur, des machines de différentes directions de travail peuvent être fournies.

12Pour les exigences particulières des clients, la machine peut être spécialement conçue et fabriquée pour répondre à différents pôles partout dans le monde

13.A travers la caméra installée sur la tête de la machine, la couture de soudage est reflétée sur l'écran du panneau de commande principal, ce qui rend le suivi de la couture de soudage simple et facile,et de réduire l'intensité du travail de l'opérateur pour la surveillance du soudage.

14Option:Période de diamètre: 60 à 500 mm, épaisseur: 3 à 12 mm, longueur: 12 mm

La machine est composée des pièces suivantes:

1. Longue table de travail pour le déménagement de chariots

2Cadre principal du portique

3Système d' entraînement du chariot

4. Relèche à rouleaux de déchargement, 5 ensembles (convient pour un poteau de 12,14 m)

5. Partie de serrage hydraulique (y compris les rouleaux de serrage, adaptés aux poteaux de taille moyenne)

6Système de soudage à l'arc submergé, avec système d'alimentation en fil

7Système de récupération de flux

8Système hydraulique

9.Système de commande

10- caméra, système de surveillance des coutures de soudage

11- rouleau de fixation, conformément aux exigences du client.

Avec 1 ensemble adapté pour le monopole haut mât, moule de pôle 5G.

Facultatif: 1 ensemble adapté aux poteaux de lampes de rue normaux,diamètre minimum de 60 mm ((poteaux ronds et poteaux coniques)

Optionnel: 1 ensemble adapté aux poteaux de feux de rue normaux, diamètre minimum de 60 mm (poteaux octogonaux)

Optionnel: Un ensemble de dispositifs de serrage arrière adaptés aux poteaux d'éclairage de rue normaux (inclut un petit outil, adapté aux poteaux de très courte longueur, tels qu'un bras de 1 à 2 mètres de long)
