6x2000 508 mm-760 mm ligne de découpe de bobine en acier
Description:La production en série est utilisée pour leDécoiling de plaques métalliques,coupeetenroulementPour le traitement de l'acier au carbone laminé à froid et à chaud, de l'acier au silicium, de l'étain, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de l'acier de verre, de verre et de verre.d'acier inoxydable et de la surface de toutes sortes de plaques métalliques après revêtement. Le contrôle PLC de la ligne de fente, interface homme-machine, selon un haut degré d'automatisation, fonctionnement simple et fiable.

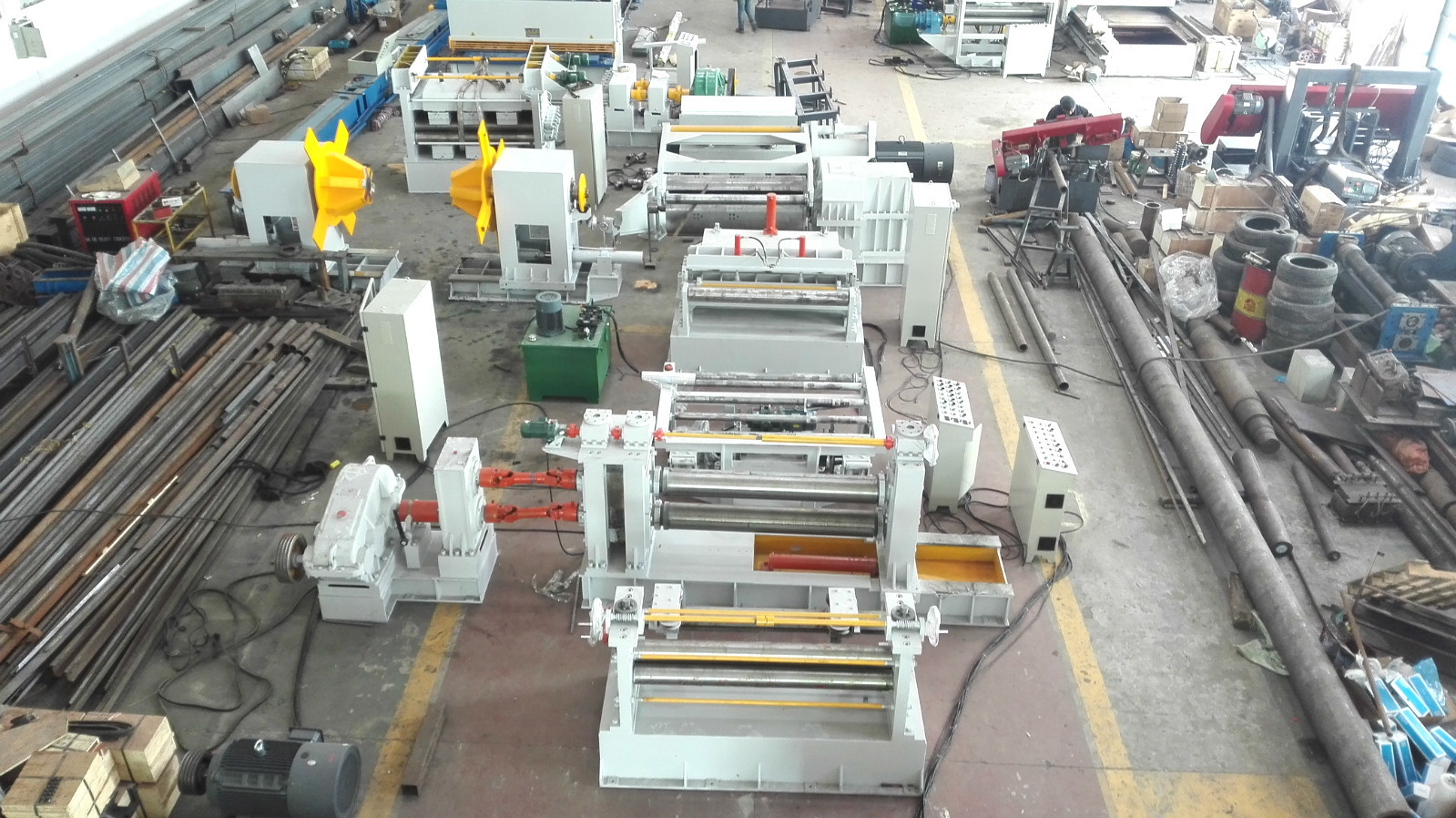

Détails de tout le dispositif:
1- Chargeur à bobine hydraulique
Cette poupée peut transporter une bobine d'acier et la faire monter et descendre.le fonctionnement de la poulie est terminé par le moteur et le réducteur de la boîte de vitesses.

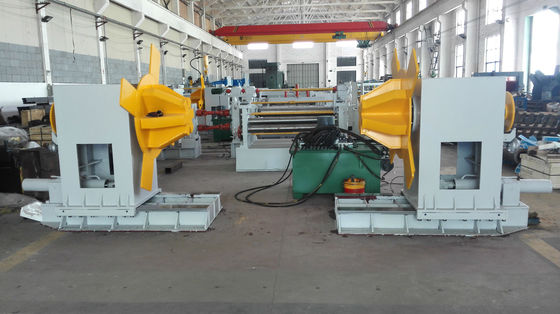

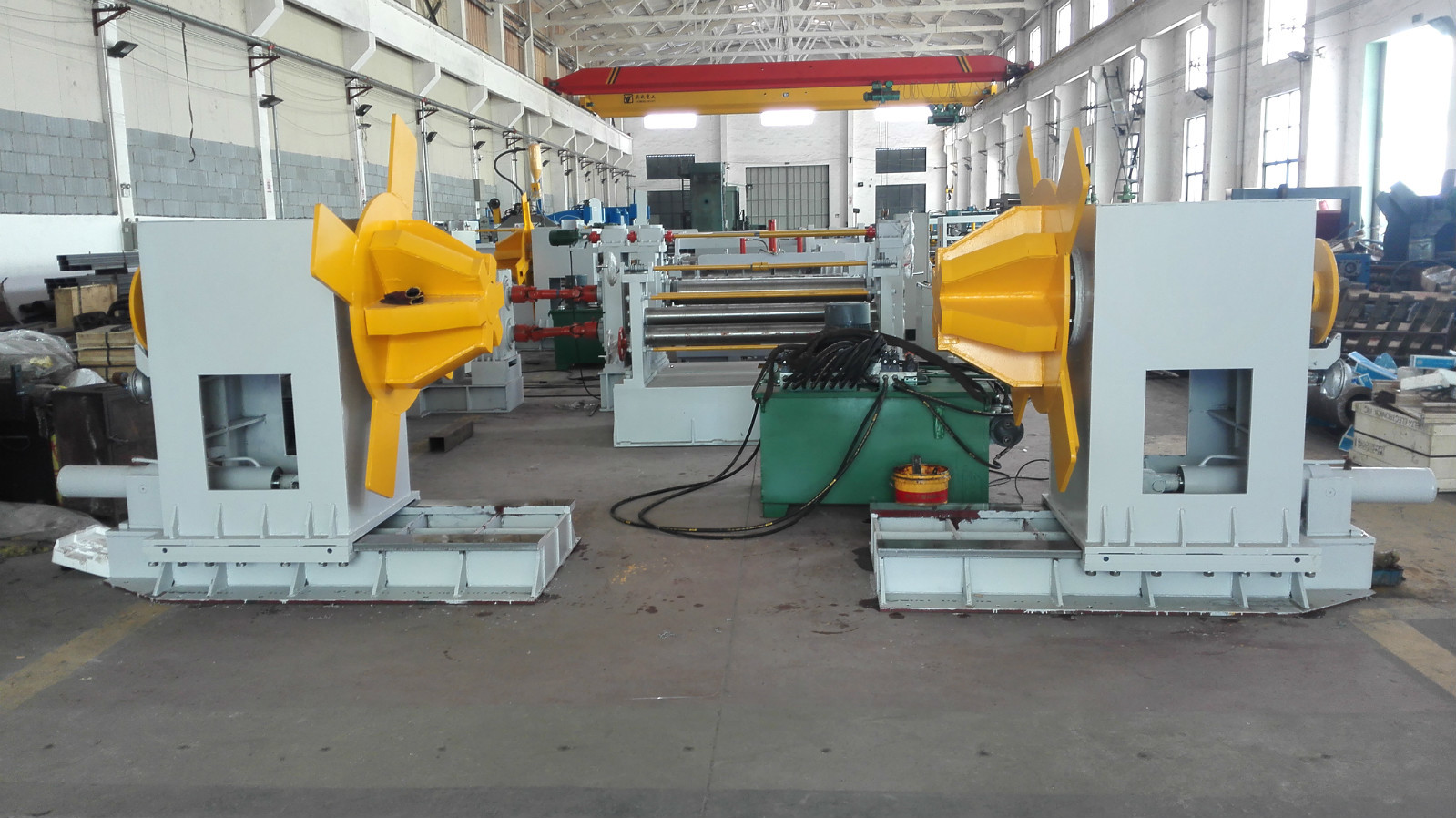

2. Décoiler hydraulique
Type de parapluie à double tête, y compris:unité gauche et droite,
Ouverture et fermeture: hydraulique
Il se compose d'une base de guidage, d'un support, d'un mécanisme d'arrêt, d'un arbre de décoiling et d'une double tête de type parapluie.
Le décoiler peut se déplacer de gauche à droite et se centraliser simultanément.
3.Type léger Guide hydraulique de la presse, tête de pelle, ouvreur, mécanisme de pincement:
Il était composé d'une base en forme de cadre, d'un bras hydraulique de guidage de la presse, d'un mécanisme hydraulique de tête de pelle, d'un mécanisme hydraulique d'ouverture, d'un mécanisme hydraulique de pincement, etc.
3.1 Mécanisme hydraulique de guidage de la presse: il est constitué d'un bras hydraulique de guidage de la presse, d'une roue en acier de guidage de la presse, d'une roue à engrenages et d'un mécanisme de transmission à chaîne, équipé de 5.Moteur cycloïde de 5 kW réducteur de vitesse à roue d'épingle, etc..
3.2 Mécanisme hydraulique à tête de pelle: il est constitué d'une coque à tête de pelle, d'une tête de pelle hydraulique, d'un mécanisme hydraulique de levage et d'équilibrage à tête de pelle, etc.
3.3 Mécanisme d'ouverture hydraulique: il est constitué d'un pilier de guidage et d'un manchon de guidage, d'un mécanisme d'ouverture hydraulique de pression et de levage, etc.
3.4 Mécanisme hydraulique de pincement: il est constitué d'un support, d'une base de bloc coulissant, de 2 rouleaux de pincement, d'un mécanisme hydraulique de levage et de pression de roulement supérieur, de pièces de puissance, d'une boîte de vitesses, etc.
4.Tableau de travail de tension, longueur: 3 m

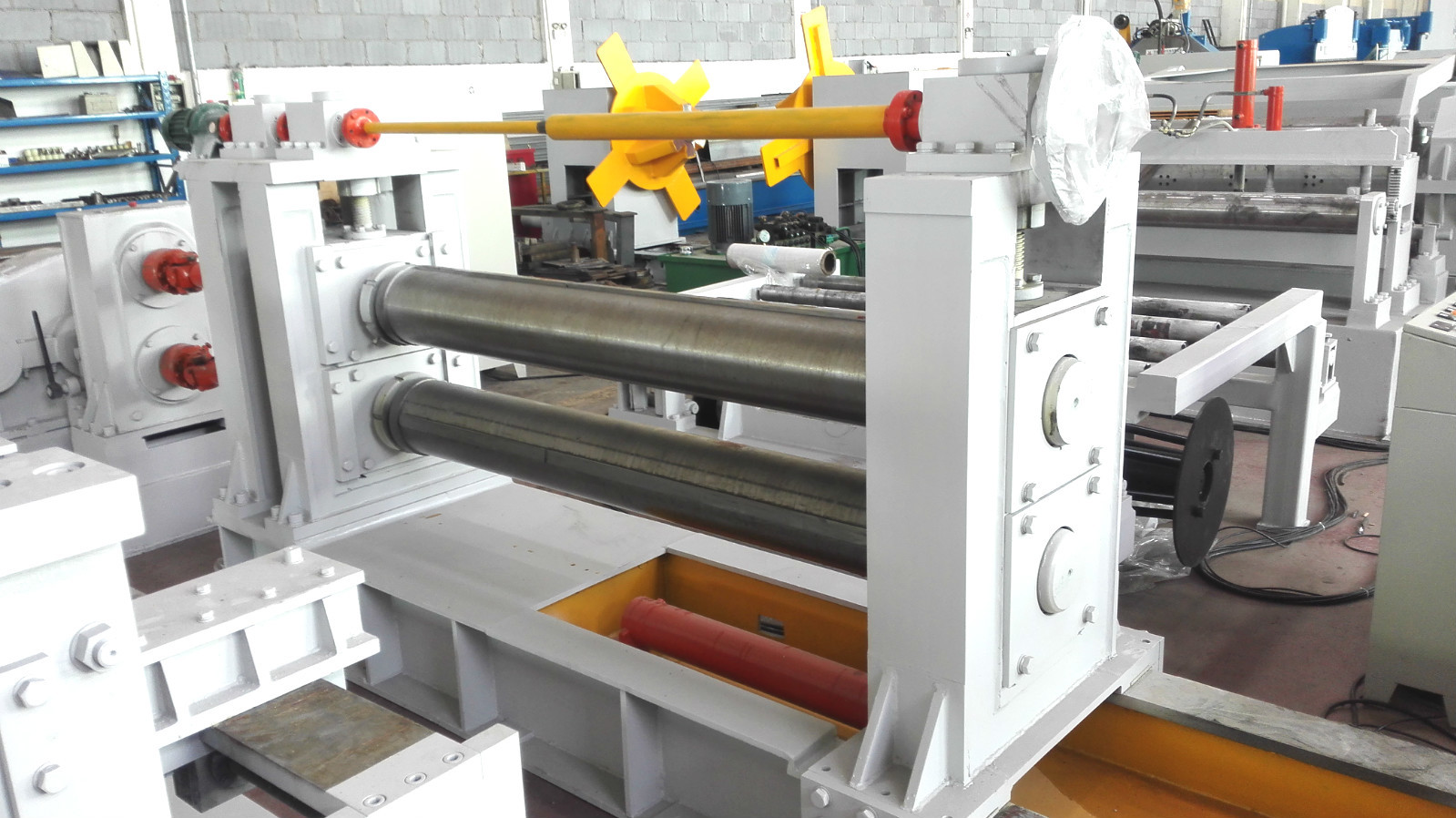

5. Unité de nivellement rugueux
6. Dispositif de guidage avant la découpe
Le dispositif de guidage est constitué d'un support de travail, d'un rail de guidage, d'un mécanisme de réglage et de centralisation du mandrin à vis, d'un étage de base de guidage actif et d'un mécanisme à rouleaux verticaux.
Tout le dispositif avant l'unité de découpe.
7- Unité de découpe:
Il se compose de la partie centrale et de la partie électrique.
Partie d'alimentation: Elle est constituée d'une base d'alimentation, d'un décélérateur, d'un moteur réglable en courant alternatif, d'un boîtier de distribution des engrenages, d'un coupleur, d'un embrayage, de pièces de raccordement, d'une transmission transversale universelle, etc.
Partie du grand ordinateur:C'est une étape de base, un support de type fixe, un grand bloc coulissant d'arbre de lame, un arbre de lame en deux pièces, un support actif, un bloc coulissant d'arbre d'outil,mécanisme d'ajustement hydraulique d'entrée et de sortie à support actif, élévation électrique de l'arbre d'outil supérieur et réglage mécanique à pression vers le bas, etc.
8. Mécanisme de remontage des déchets:
Il se compose d'un support, d'un arbre de remontage, d'une base de roulement, de 2 disques de remontage à cône, d'un mécanisme de transmission de roue à chaîne et à roue dentée, d'un réducteur, d'un coupleur, d'un moteur, etc.
L'unité de nivellement brut est équipée de trois rouleaux pour la fonction de nivellement.
9Tableau de travail de boucle et de transition:
Il est constitué d'un support, d'une base de roulement, d'une voie de roulement, d'une plaque de support,
Pire en boucle Longueur × largeur × profondeur: comme paramètre technique
table de travail de transition, avec cylindre hydraulique pour le levage.
Elle comprend deux parties, gauche et droite.
10- pré-séparation, mécanisme de tension, mécanisme de séparation hydraulique de la presse, mécanisme de support de plaque:
Il est constitué d'un support, d'un support de roulement, d'un roulement de pré-séparation, d'un support d'amortissement, d'une plaque d'amortissement, d'un mécanisme hydraulique de levage et de pression de la plaque d'amortissement, d'un support de renversement de tension, de 2 rouleaux de réflecteur de tension,support de séparation de la presse, arbre de séparation par presses, séparation par presses, mécanisme hydraulique de pressage vers le bas et de levage, mécanisme hydraulique de support de plaque, mécanisme hydraulique de levage et d'équilibrage de support de plaque,équipés de feuilles de séparation, des arbustes à distance en nylon, etc.

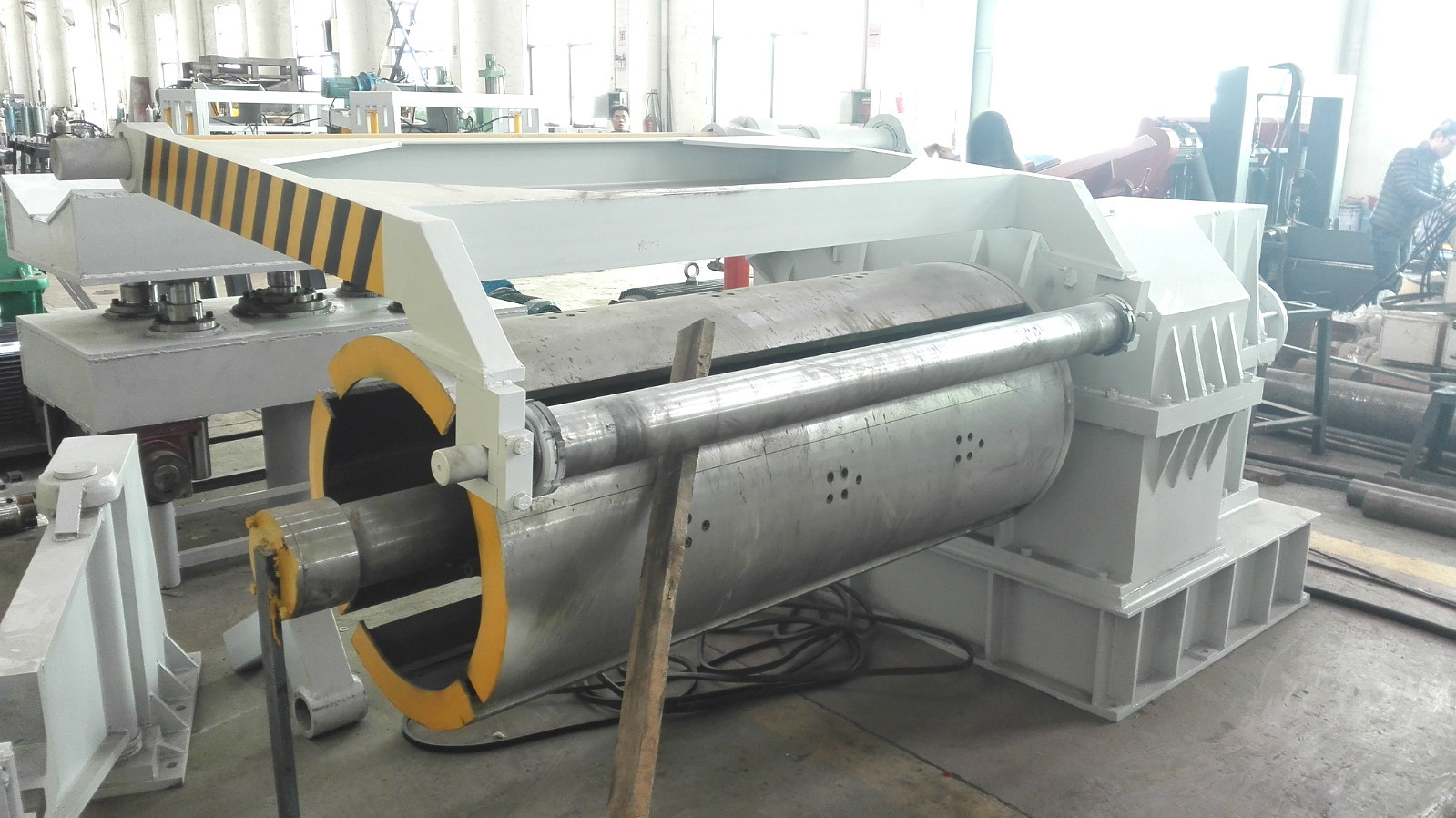

11Unité de remontage:
Il est constitué d'une base, d'un boîtier réducteur de vitesses en recul, d'un arbre en recul, d'une plaque d'arche, d'un disque de maintien de l'expansion, d'un mécanisme d'expansion et de rétraction de bloc coulissant diagonal,un mécanisme hydraulique de coupage de la bouche des pinces, mécanisme de cylindre d'huile rotatif et d'expansion, mécanisme d'arrêt, accouplement, bras de support hydraulique actif, base de support, équipé d'un moteur réglable en courant alternatif, etc.
12- Une roue de déchargement hydraulique:
Ce dolly peut transporter une bobine séparée, un mouvement hydraulique et un ascenseur, le fonctionnement du dolly est entraîné par un moteur à quatre roues, une piste de guidage pour sortir de la ligne et sortir.
13Système électrique:
La table de commande centrale.
Il se compose d'un cabinet, d'un cabinet de commande électrique principal, d'un cabinet de commande assistant et d'autres appareils électriques.
L'équipement comporte une protection de sécurité, un bouton d'arrêt d'urgence et d'arrêt de courant, une lampe d'arrêt de la machine, etc.
14 Système hydraulique:
Puissance hydraulique 25 L/min
Y compris: station hydraulique, soupapes, réservoir d'huile, joint, tuyau souple, tuyau dur, etc.
Lamelle de tranchage, espaceur, plaque d'espace, canon d'espaceur, liste d'anneaux en caoutchouc ((pas Avec machine, besoin de coût supplémentaire)
Applications:
Cette ligne est destinée au décodage des bobines d'acier, au découpage des plaques et au découpage des bobines d'acier
Paramètre technique:
Matériau brut épaisseur max. 6 mm, épaisseur min. 2,5 mm. acier doux laminé à chaud.
Largeur du matériau: 800-1550 mm
Poids de la bobine en acier:maximum 25 tonnes
Diamètre intérieur de la bobine en acier:508 mm-760 mm
Diamètre extérieur de la bobine en acier:max.2000 mm
Diamètre du rouleau de pincement: 190 mm
Puissance du moteur à rouleaux de pincement: 2,2 kW, modèle de boîte de vitesses: BWD13, débit:187
Vitesse de travail du rouleau de pincement: 3 m/min
Quantité de rouleaux de nivellement: 3, en haut un, en bas deux.
Diamètre du rouleau de nivellement: 125 mm
Pour les produits finis de découpe, tolérance de largeur de découpe: ±0,20 mm
Pour la découpe de produits finis, poids maximal de la bobine: 15 tonnes
Pour la découpe de produits finis, le diamètre intérieur de la bobine d'acier: 760 mm
Épaisseur de l'unité de découpe: 2,5 à 4,5 mm, C245
Spécifications du trou en boucle: 5500×2200mm×2500mm Longueur×largeur×profondeur
Diamètre de l'arbre de coupure: 220 mm
Matériau de l'arbre de découpage: 40Cr
Puissance du moteur principal de l'unité de découpage: 37 kW (960 tours par minute), GEAR BOX650
Pour plus de détails sur la lame, l'interrupteur, l'anneau en caoutchouc, voir la liste jointe.
Matériau de la lame de coupe: H13K, Dureté HRC55-58
Mécanisme de remontage des déchets, puissance du moteur principal: YLJ6.3KG/M
Vitesse de remontage, épaisseur 4,5 mm, max. 20 m/min. épaisseur 2,5 mm, max. 25 m/min
La puissance du moteur principal de l'unité de remontage: 90 kW ((960 tours par minute), boîte de vitesses: 850
Détails des dimensions, voir le dessin ci-joint
