HM1200/12000 Highmast et machine de soudage à couture monopole

HM1200 / 12000

Machines de soudage à couture à mât élevé et à monopole

La machine comprend les éléments suivants:

1. Longue table de travail pour déplacer le chariot et le poteau.

2. Unité principale du portique

3. Système d'entraînement pour le trolley-pouls en mouvement

4. Parties à moteur électrique à combustion

5. Système de soudage par arc submergé, y compris le système d'alimentation du fil de soudage.

6. Le système de récupération de flux

7. Barre de cuivre interne avec système de refroidissement à l'eau

8. Rouleau de type montant, 2 unités

9. système hydraulique

10. Système de commande

    Caractéristiques techniques
    1	Diamètre utilisable	300 à 1200 mm
    2	Longueur utilisable	12000 mm
    3	Épaisseur du pôle	4.5 à 12 mm
    4	Quantité de pieds de fermeture	3 unités
    5	Puissance du moteur de la pompe	5.5 kW
    6	Moteur de déplacement pour chariot	7 kW, servo à courant alternatif
    7	Traction verticale	Pour les véhicules à moteur
    8	Force de travail à déplacement vertical	39 tonnes ((2 bouteilles x19,5 tonnes))
    9	main-d'œuvre en déplacement latéral	32 tonnes x 2 pièces
    10	Machine à souder	Soudage par arc submergé, 630A~1000A, selon les exigences du client. 630A à 1000A
    11	Diamètre du fil de soudage	2.5~4mm fil de soudage, selon l'épaisseur du poteau pour faire la sélection
    12	Vitesse de travail	0.3~2m/min (Remarque: les différentes vitesses d'épaisseur seront différentes
    13	Direction de soudage	Le soudage commence à partir de l'extrémité principale de la base jusqu'à l'extrémité supérieure de l'arbre.
    14	Capacité de pénétration	90 pour cent
    15	Éléments électriques principaux	Schneider (marque française)
    16	PLC	Le groupe Siemens
    17	Marque du moteur principal (pour pompe hydraulique)	Le groupe Siemens
    18	Servo moteur	Le groupe Siemens
    19	Puissance de soudage Marque et modèle	Soudage à l'arc submergé Kaiyuan (usine Panasonic Janpan en Chine)
    20	Le poids	26 tonnes
    21	Tailles globales (mm)	Le nombre de points de contact doit être déterminé en tenant compte de l'échelle de l'échantillon.

Applications:

Pour le soudage par couture automatique(pour le mât,Le secteur privé est le premier secteur à avoir connu une forte croissance.

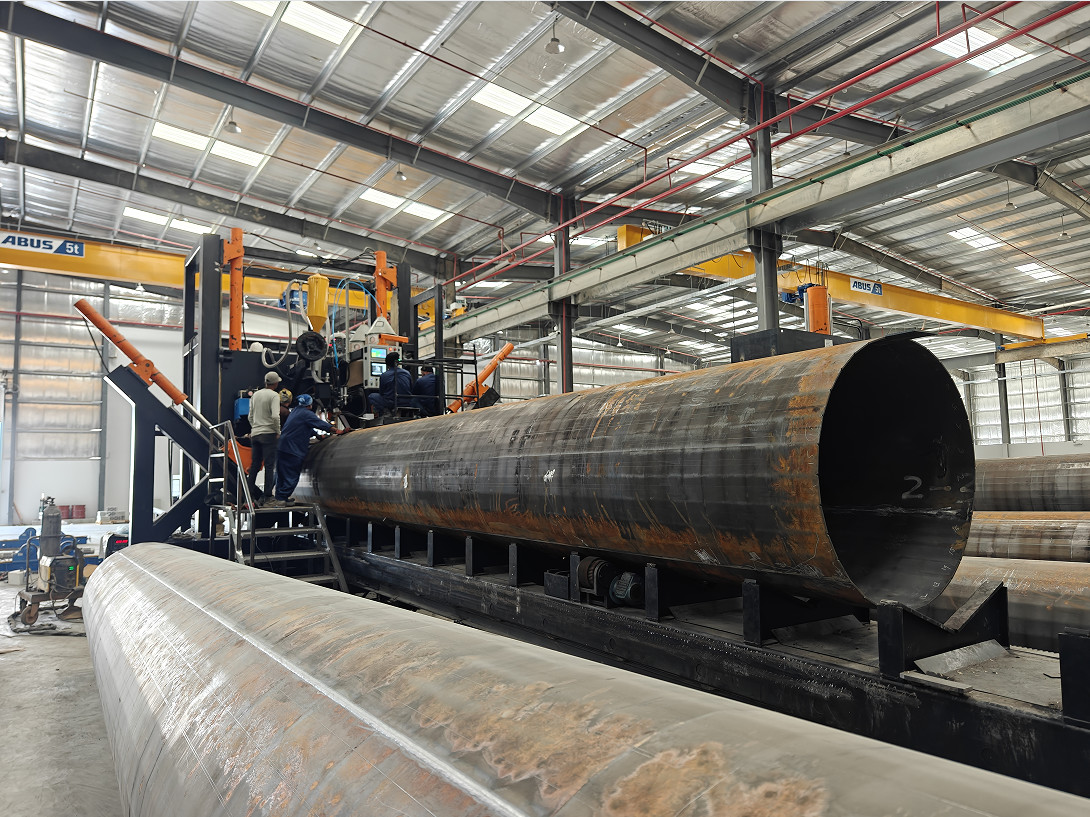

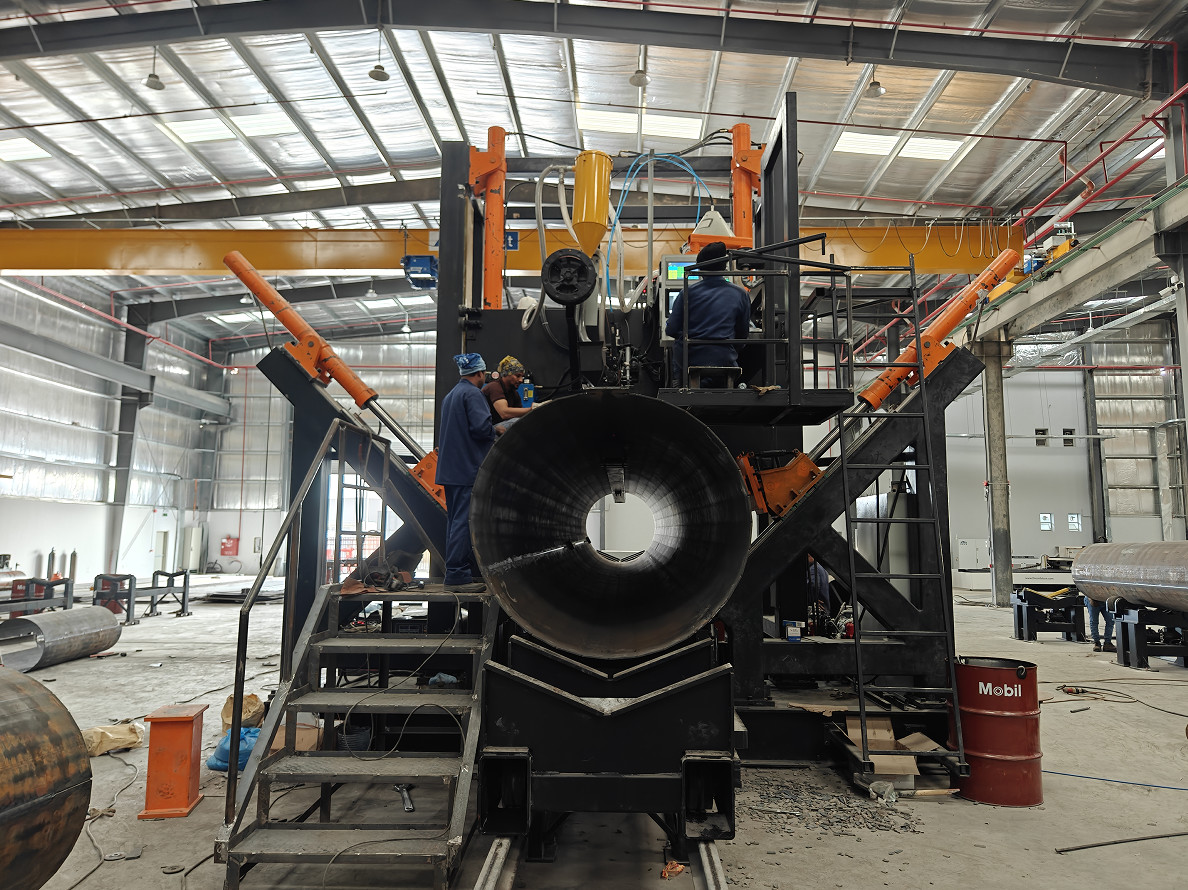

HIGHMAST POLE SHUT-WELDING MACHINE, il est adapté pour une coquille ou deux coquilles de type polygonal et cercle pôle conique. il est une ligne de soudage automatique,la structure de type portique est fixe et avec système de soudageLe cylindre hydraulique pousse la roue de serrage pour fermer le poteau et faire le soudage en même temps.

Pour deux poteaux de couture, lorsque le premier soudage de couture est terminé, le rouleau inférieur se soulève et fait pivoter le poteau vers une autre position de couture pour commencer le soudage du deuxième couture.
