Machine modèle de Fermer-soudure de HM800-14000 Polonais léger pour le haut mât unipolaire

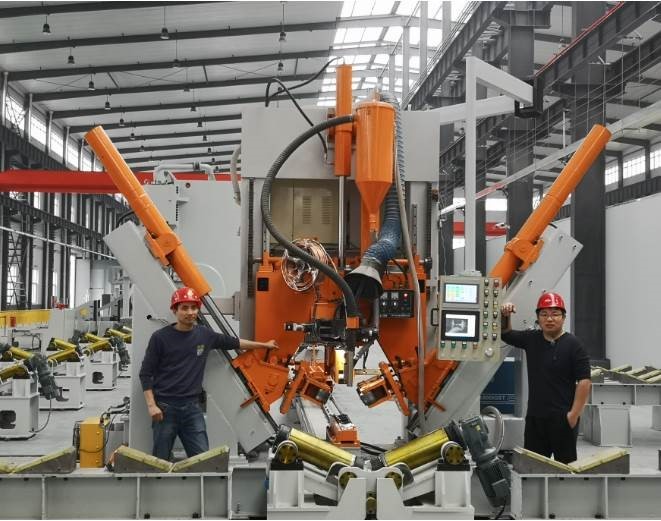

MACHINE À SOUDER LES SECTIONS DE POTEAUX (POTEAUX HAUTS)

Modèle : HM800/14000 / Soudage à l'arc sous laitier

Présentation du produit

Cette machine automatique de soudage de sections de poteaux est spécialement conçue pour les monopieux, les poteaux hauts, les poteaux de communication 5G et les poteaux d'éclairage public standard. Il s'agit d'une ligne automatisée de fermeture et de soudage longitudinal qui assure des soudures constantes et de haute qualité sur les poteaux polygonaux et coniques de taille moyenne etmdash; en particulier les poteaux avec une seule soudure longitudinale. Le chariot motorisé tire le poteau à travers la zone de soudage à une vitesse réglable, tandis que des vérins hydrauliques actionnent des roues de pression pour serrer fermement le poteau pendant le soudage. Le résultat : une soudure droite, sans torsion, avec une déformation minimale etmdash; cycle après cycle.

Spécifications clés

Avantages principaux

1. Réglage CNC entièrement automatique Le système CNC ajuste automatiquement la pression de serrage, la position du pied presseur et la vitesse d'alimentation lorsque le diamètre du poteau change etmdash; maintenant la soudure parfaitement fermée tout au long du soudage pour des résultats lisses et constants.
2. Soudage sans torsion Construit sur un processus précédent correctement aligné, le joint de soudure du poteau soudé présente zéro torsion. Aucun opérateur n'a besoin de faire levier ou de tordre le poteau derrière la machine pour recentrer la soudure etmdash; économisant ainsi une main-d'œuvre considérable.
3. Entraînement à fréquence variable avec frein électrique L'entraînement du poteau utilise un contrôle VFD avec freinage électrique, assurant un démarrage et un arrêt stables pour un soudage propre des extrémités. Le système soude toute la longueur, de la petite extrémité au bas, avec presque aucun résidu non soudé, réduisant le travail manuel en aval.
4. Trois jeux de rouleaux de serrage La répartition de la pression sur 3 jeux de rouleaux réduit la pression de surface et minimise les rayures sur la surface du poteau. Idéal pour les poteaux octogonaux, polygonaux et coniques etmdash; de diamètre égal et coniques.
5. Chariot motorisé à retour rapide Le chariot poussoir revient automatiquement etmdash; pas de poussée manuelle, fatigue de l'opérateur réduite.
6. Serrage arrière pneumatique Le chariot de poussée arrière utilise un dispositif de serrage pneumatique etmdash; plus simple et plus rapide que le serrage manuel.
7. Soudage à l'arc sous laitier Pénétration profonde, cordon de soudure lisse, peu d'éclaboussures, taux de dépôt élevé etmdash; idéal pour la production de poteaux à paroi épaisse.

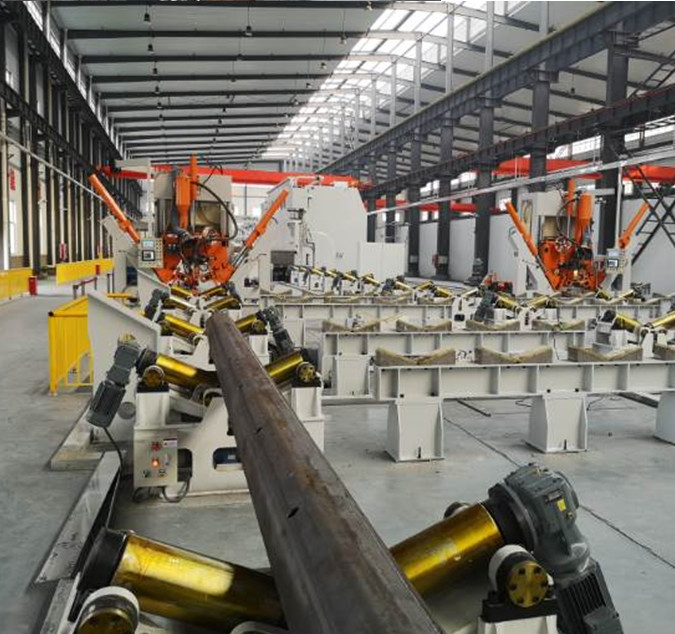

8. Déchargement par rouleaux (chargement/déchargement du même côté) Le côté de déchargement utilise un rack à rouleaux pour un chargement et un déchargement faciles et prend en charge l'automatisation en amont/aval. Le chargement et le déchargement peuvent se faire du même côté, de sorte que l'opérateur ne travaille qu'à la position de la machine principale etmdash; pas de marche longue distance, intensité de travail considérablement réduite.
9. Dispositif adaptatif de guidage arrière du poteau Le guide arrière s'ajuste de manière adaptative, de sorte que la position de la soudure nécessite rarement un réglage manuel en pratique.
10. Suivi de soudure par caméra Une caméra montée sur la tête de soudage projette la soudure sur l'écran du panneau de commande principal etmdash; simplifiant le suivi de la soudure et réduisant la charge de surveillance de l'opérateur.
11. Système hydraulique et CNC auto-développé Assure que le poteau soudé reste rond avec une déformation minimale.
12. Opérateur unique Seulement 1 personne est nécessaire pour faire fonctionner la ligne complète.
13. 5 jeux de racks de rouleaux de déchargement Convient aux poteaux de 12 m et 14 m.
14. Direction de travail personnalisable Les machines peuvent être configurées pour un fonctionnement de gauche à droite ou de droite à gauche afin de correspondre à la disposition de votre atelier.
15. Conception personnalisée disponible Nous pouvons concevoir et fabriquer spécialement des machines pour répondre aux différents types de poteaux et aux exigences de production dans le monde entier.

Configurations optionnelles

• Système de bloc de cuivre de refroidissement etmdash; installé à l'intérieur du poteau d'éclairage pour augmenter le taux de pénétration de soudage. Comprend 2 jeux de blocs de cuivre pour les poteaux coniques et octogonaux.
• Rouleau de serrage pour poteaux d'éclairage public standard etmdash; élargit la plage de diamètres à 60 – 800 mm (poteaux ronds et coniques).
• Rouleau de serrage pour poteaux d'éclairage public octogonaux etmdash; diamètre min. 60 mm.
• Dispositif de serrage arrière pour poteaux d'éclairage public etmdash; comprend un petit outil pour les poteaux très courts (par exemple, bras de 1 à 2 m).

Composition de la machine

1. Long établi pour le mouvement du chariot
2. Châssis principal à portique
3. Système d'entraînement du chariot
4. Rack de rouleaux de déchargement etmdash; 5 jeux (pour poteaux de 12 m / 14 m)
5. Rouleaux de serrage pour poteaux de taille moyenne
6. Système de soudage à l'arc sous laitier avec dévidoir
7. Système de récupération de laitier
8. Système hydraulique
9. Système de contrôle
10. Jeux de rouleaux de serrage selon les exigences du poteau du client
    • Standard : 1 jeu pour monopieux / poteaux hauts / poteaux 5G
    • Optionnel : 1 jeu pour poteaux d'éclairage public, min. Ø60 mm (rond et conique)
    • Optionnel : 1 jeu pour poteaux d'éclairage public, min. Ø60 mm (octogonal)
    • Optionnel : dispositif de serrage arrière pour poteaux d'éclairage public (incluant outil pour bras courts de 1 à 2 m)
11. Optionnel : système de bloc de cuivre de refroidissement (2 jeux pour poteaux coniques et octogonaux)

Scénarios d'application

• Poteaux d'éclairage à mât haut
• Monopieux (circulation / signalisation / caméra)
• Poteaux de communication 5G
• Poteaux d'éclairage public standard et décoratifs
• Poteaux octogonaux, polygonaux et coniques

FAQ

Q1 : Quelle est la longueur et le diamètre maximum de poteau que cette machine peut traiter ?

R : La configuration standard traite les poteaux jusqu'à 14 000 mm de long et 200 à 800 mm de diamètre. Avec le rouleau de serrage optionnel pour poteaux d'éclairage, la plage de diamètres s'étend jusqu'à 60 mm.

Q2 : Cette machine peut-elle souder des poteaux coniques/fuselés et des poteaux droits (de diamètre égal) ?

R : Oui. Le système CNC ajuste automatiquement la pression de serrage et la vitesse d'alimentation lorsque le diamètre change, de sorte qu'il gère à la fois les poteaux coniques et de diamètre égal etmdash; y compris les profils octogonaux et polygonaux.

Q3 : La machine peut-elle être personnalisée pour la disposition de mon atelier ?

R : Oui. Nous proposons des machines avec différentes directions de travail (de gauche à droite ou de droite à gauche) et pouvons concevoir des configurations personnalisées pour des types de poteaux, des longueurs ou des exigences de production spéciales.
