Name: CTL12×1600 Ligne de coupe à longueur entièrement automatique pour bobines en acier de 1600 mm de large avec une capacité de 30 tonnes
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Numéro de modèle: Ligne de coupe à longueur CTL12 × 1600

Plage d'épaisseur de traitement: Bobine d'acier au carbone de 5 mm ~ 12 mm

Plage de largeur de traitement: 800mm ~ 1500mm

Charge maximale d'une seule bobine d'acier: 30 tonnes

Portée de longueur de coupe fixe: 2000mm ~ 6000mm

Vitesse de production maximale: 15 m/min

Mode de contrôle: Contrôle entièrement automatique PLC + écran tactile

Éléments personnalisables: Taille de la plate-forme d'empilage, dispositif de rangement des plaques

Informations de base

Lieu d'origine: Wuxi, Chine

Nom de marque: CMC

Numéro de modèle: CTL12×1600

Conditions de paiement et expédition

Délai de livraison: 90 jours

Conditions de paiement: T/T, L/C

Capacité d'approvisionnement: Selon les exigences

Galerie

CTL12×1600 Ligne de coupe à longueur entièrement automatique pour bobines en acier de 1600 mm de large avec une capacité de 30 tonnes

Description de produit

CTL12×1600 Coil d'acier coupé à la ligne de longueur Décoiling automatique de nivellement de coupe croisée Plaque plate

Vue d'ensemble du produit

Nom de l'article	Détails
Nom du produit	Couper la ligne en longueur
Modèle	CTL12 × 1600
Matériau de transformation	Acier Q235, Q355, Q460, résistance au rendement ≤ 460 Mpa
Fonction de traitement	Décoiling, nivellement, découpe transversale CNC à longueur fixe, empilage de bobines en acier
Mode de fonctionnement	Connexion entièrement automatique / commande manuelle d'une seule unité
Industrie concernée	Fabrication de lampes de rue, de poutres à mât, de structures en acier
Options personnalisables	Taille de la plateforme d'empilement, dispositif de rangement des matériaux

Introduction du produit

La ligne CTL12×1600 est spécialement conçue pour transformer des bobines d'acier en plaques plates rectangulaires.l'équilibrage et le cisaillement à longueur fixeToute la ligne peut s'arrêter pour rincer les bobines d'acier résiduelles de manière pratique pour changer de taille de plaque.

Il adopte un contrôle CNC entièrement automatique. Les opérateurs n'ont qu'à régler la longueur de la plaque et la quantité de coupe sur l'écran tactile. Il présente une vitesse de production rapide, économisant considérablement les coûts de main-d'œuvre.Un seul opérateur est requis, et le contact entre le personnel et les plaques d'acier est minimisé pour assurer la sécurité opérationnelle.

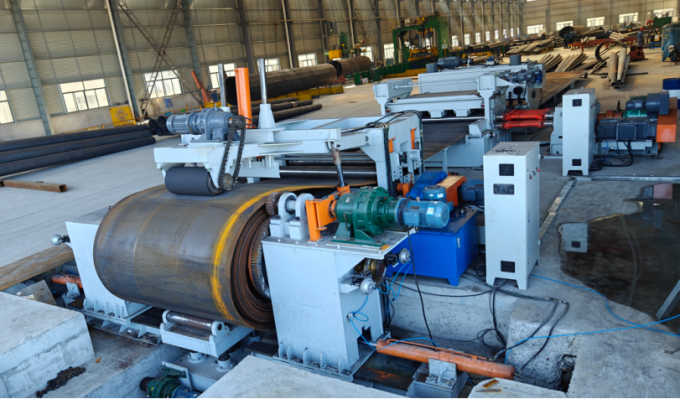

CTL12×1600 Steel Coil Cut To Length Line Overview

Flux du processus de production:
Chargement du matériau → Décoiling → Pression et guidage → Apport par pincement → Nivelation brute → Positionnement par guide → Nivelation de précision → Mesure de la longueur du codeur → Coupe transversale → Transport par pincement → Empilage

Principaux paramètres techniques

Je ne veux pas.	Nom de l'article	Spécification
1	Matériaux transformés	Q235, Q355, Q460, σs ≤ 460 Mpa
2	Plage d'épaisseur du matériau	5 à 12 mm
3	Plage de largeur du matériau	800 à 1500 mm
4	Diamètre extérieur de la bobine en acier	Φ800 à Φ2000 mm
5	Diamètre intérieur de la bobine d'acier	Φ500 à Φ760 mm
6	Poids maximal de la bobine	30 tonnes
7	Coupe de longueur fixe	2000 ~ 6000 mm
8	Vitesse maximale de nivellement	15 m/min
9	Diamètre / hauteur du rouleau de nivellement	Φ180 mm / 215 mm
10	Matériau du rouleau de nivellement	40Cr
11	Énergie d'entrée	415 V / 50 Hz, 3 phases
12	Espace occupé au sol	Approximativement 19m (L) × 7,7m (W)

Composition complète des lignes

Dolly de chargement de bobine d'acier
Décoiler hydraulique à levier unique
Dispositif hydraulique de pressage, de tête de pelle et de pincement (avec levage rugueux à 3 rouleaux)
Dispositif de positionnement de guidage
Unité de nivellement de précision
Unité de mesure de la longueur du codeur
Machines à découper des pièces
Dispositif de transport et d'empilage par pincement
Système hydraulique
Système pneumatique
Système de commande électrique PLC

Spécifications des équipements de base

Dolly de chargement de bobine d'acier
- Capacité de charge maximale: 30 tonnes
- équipé de doubles rouleaux sur le dessus, il prend en charge la fonction de remontage des bobines pour éviter les bobines lâches et les enchevêtrements lors du recul.
- Utilisé pour transporter des bobines d'acier et les soulever sur le décoiler.

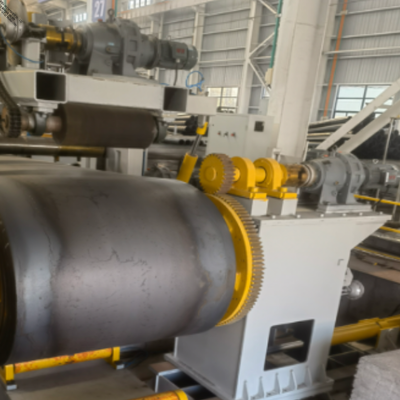

Décoiler hydraulique à levier unique
Extension hydraulique de l'arbre pour serrer les bobines d'acier pour le décodage passif. Équipé d'un frein à tension manuel. Deux ensembles de décoilers réalisent un réglage de centralisation pendant le chargement de la bobine.Le déflecteur latéral rond évite les interférences avec les bobines étroites.

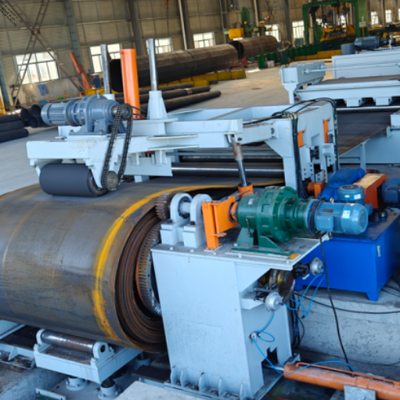

Appareil hydraulique de pressage et de pincement avec stabilisateur à rouleaux à 3 rouleaux
Il adopte 2 rouleaux inférieurs + 1 structure de nivellement rugueux de rouleaux supérieurs.Équipé d'une tête de pelle hydraulique pour l'alimentation lisse de la tête de bobine.

Unité de nivellement de précision
Structure de nivellement de 9 rouleaux (4 rouleaux supérieurs + 5 rouleaux inférieurs). Les rouleaux supérieurs et inférieurs sont tous des rouleaux actifs à vitesse linéaire constante pour améliorer la qualité du nivellement.Les rouleaux adoptent un traitement d'extinction à moyenne fréquenceLes rouleaux de support réglables améliorent la rigidité des rouleaux pour libérer les contraintes internes des plaques d'acier et obtenir une excellente planéité.

Unité de mesure de la longueur du codeur
Installé intégralement avec la machine de nivellement sur une base commune. Détection en temps réel de la longueur via un rouleau de mesure et un codeur pour assurer une coupe précise de longueur fixe.

Machine à découper
Épaisseur maximale de coupe: 12 mm, largeur maximale efficace: 1600 mm. Structure de cisaillement hydraulique. L'écart entre les lames réglable de manière synchrone.

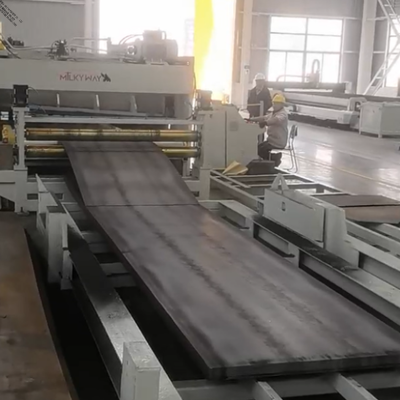

Dispositif de transport et d'empilage par pincement
Il est constitué d'une table à rouleaux de transport, d'un mécanisme de lancer des plaques, d'un banc de travail d'empilement et d'un dispositif de rangement des matériaux (facultatif).La longueur de la plate-forme d'empilement peut être personnalisée en fonction de la taille maximale de la plaque du poteau léger du client.

Système hydraulique et pneumatique
- Station hydraulique, bouteilles d'huile, vannes et conduites (huile hydraulique à préparer par le client)
- pression de fonctionnement du système pneumatique ≤ 0,8 MPa, consommation d'air:1.5 m3/min. (Source d'air à préparer par l'acheteur)

Système de commande électrique
L'interface homme-machine à écran tactile PLC +. Prend en charge l'opération de liaison automatique et le contrôle manuel indépendant de chaque machine. Les opérateurs peuvent régler librement la longueur de coupe et la quantité de plaque.La fonction d'arrêt d'urgence de la ligne complète est équipée pour protéger la sécurité des équipements et du personnel..

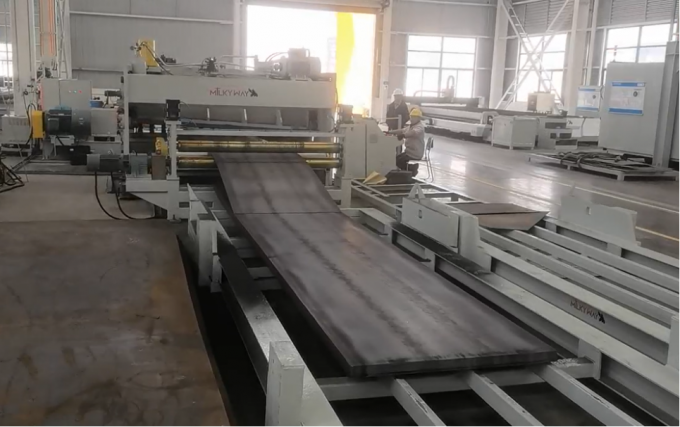

CTL12×1600 Electrical Control System and Operation Interface

Principaux avantages

Titre avantageux	Définition
Fonction intégrée	Réaliser le décoiling, le nivellement, la coupe de longueur fixe et l'empilage en une seule ligne; supporter le rebond de bobine pour changer les différentes spécifications de plaque
Contrôle CNC de haute précision	Mesure de la longueur fixe de l'encodeur, réglage de la longueur de coupe et de la quantité arbitraires par écran tactile
Excellente performance de nivellement	9 rouleaux de nivellement actifs, tension interne de la plaque entièrement libérée, planéité stable
Efficacité élevée de la production	Production automatique continue, vitesse de fonctionnement rapide, réduction du coût global de production
Opération simple	Un seul opérateur est nécessaire; réduire au minimum le contact direct avec les plaques d'acier pour une plus grande sécurité
Configuration souple	Plateforme d'empilement et dispositif de rangement peuvent être personnalisés en fonction des exigences de production du poteau lumineux
Protection de la sécurité fiable	Bouton d'arrêt d'urgence de ligne complète, protection contre le verrouillage pour chaque section de traitement

Portée d'application

Poteaux coniques de lampadaires, poteaux octogonaux de lampes, poteaux à mât élevé, plaques en acier brut
Structure en acier, équipement mécanique pour le traitement des plaques plates
Coupe de matières premières de tôles métalliques pour usines de fabrication de métaux

Assistance après-vente

Produit de service	Détails du service
Couverture de la garantie	12 mois de garantie complète; longue garantie pour les moteurs principaux et les réducteurs de vitesse
Fourniture de pièces détachées	Fourniture à long terme de pièces de rechange usées au coût d'usine
Le service à l'étranger	Ingénieurs disponibles pour l'installation, la mise en service et la formation des opérateurs à l'étranger
Appui à distance	Débogage à distance en ligne et orientation technique
Documents	Manuel d'exploitation complet en anglais et matériel de formation à l'exploitation

Questions fréquemment posées

Question posée	Réponse
Quelle est l'épaisseur et la largeur de la plaque d'acier que cette ligne CTL12×1600 peut couper en longueur?	Il convient à une bobine d'acier de 5 ~ 12 mm d'épaisseur, 800 ~ 1500 mm de largeur, un poids maximal de bobine allant jusqu'à 30 tonnes, une plage de longueur de coupe de 2000 ~ 6000 mm.
On peut arrêter la ligne et remonter la bobine d'acier?	Le chariot de chargement est conçu avec une structure anti-rouleau lâche, toute la ligne peut arrêter et rebobinage bobine résiduelle pour changer d'autres spécifications de production.
Est-ce que cette ligne coupée en longueur est adaptée à la fabrication de poteaux de lampadaires?	La longueur maximale de l'empilement peut être personnalisée pour correspondre à votre plaque de poteau de lumière la plus longue.
