Frein à pression CNC en tandem de 2×650 tonnes pour la production de poteaux légers coniques et octogonaux

1 ensemble
MOQ
Négociable
Prix
Frein à pression CNC en tandem de 2×650 tonnes pour la production de poteaux légers coniques et octogonaux
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Force de flexion d'une seule unité: 650 tonnes, tandem total 1 300 tonnes
Longueur efficace d'une table de travail unique: 7 000 mm, longueur totale de pliage liée 14 000 mm
Configuration du système de contrôle: Contrôleur CNC à double axe importé
Mode de contrôle hydraulique: Système synchrone proportionnel électro-hydraulique
Configuration de la puissance du moteur de la pompe principale: Moteur à double pompe 2 × 45 kW
Pièce de traitement appropriée: Poteau d'éclairage public, monopôle de communication, poteau à haut mât
Catégorie de moule de formage de supportCatégorie de moule de formage de supportCatégorie de moule d: 7 fois formant des moules à poteaux coniques et octogonaux
Options personnalisables: Couleur de la peinture de la surface de la machine
Informations de base
Lieu d'origine: Wuxi, Chine
Nom de marque: CMC
Numéro de modèle: 2-WE67K-650/7000
Conditions de paiement et expédition
Délai de livraison: 90 jours
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: Selon les exigences
Description de produit
Presse plieuse tandem CNC robuste 2 × 650 tonnes 7M pour la production de poteaux lumineux longs coniques et octogonaux
Presse-plieuse hydraulique tandem CNC professionnelle spécialement conçue pour les poteaux d'éclairage public à parois épaisses, les monopôles de communication et les poteaux de mât élevés d'autoroute surdimensionnés.
Aperçu rapide
Article Détails
Nom du produit Frein de presse hydraulique tandem de commande numérique par ordinateur/machine à cintrer de Polonais léger de liaison de double
Modèle 2-WE67K-650/7000
Application principale Formez des poteaux d'éclairage public, des monopôles de communication et des poteaux à mât élevé pour autoroute
Origine Jiangsu, Chine
MOQ 1 ensemble
Tension standard 380V 50Hz, personnalisable
Client cible Usine de poteaux lumineux en acier, ligne de production de monopôles et de mâts hauts
Configuration du noyau principal Système CNC à 2 axes, système hydraulique synchrone électro-hydraulique, armoire de commande électrique complète
Présentation du produit

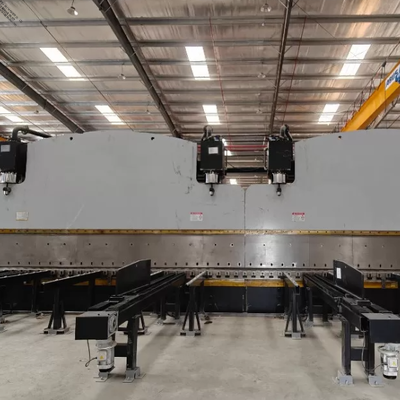

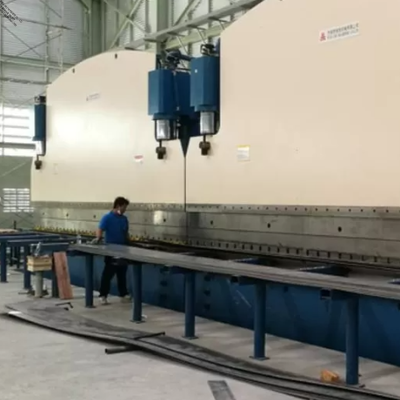

La presse plieuse hydraulique tandem CNC à double liaison 2-WE67K-650/7000 se compose de deux cintreuses de 650 tonnes fonctionnant de manière synchrone, avec une longueur de pliage efficace totale atteignant 14 mètres. Cette machine est spécialement développée pour les poteaux d'éclairage public à parois épaisses, les monopôles de communication et les mâts d'autoroute surdimensionnés.

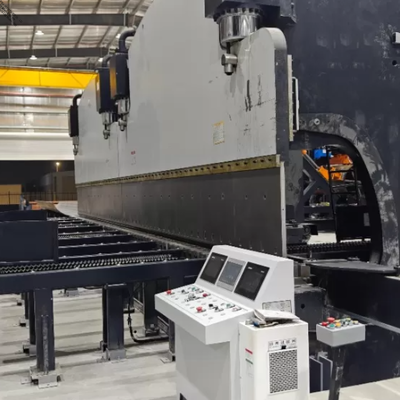

Il est doté d'un contrôleur CNC à 2 axes importé avec un système de compensation de couronnement de table mécanique. La machine complète est équipée de composants hydrauliques de haute qualité, de joints de cylindre d'huile résistants à l'usure, de règles de grille linéaires de haute précision et de pièces de commande électriques complètes pour garantir un fonctionnement stable à long terme sous charges lourdes.
Des kits complets de moules de support et des systèmes d’alimentation automatique et de déchargement latéral sont disponibles. La couleur de la peinture de surface de la machine et la direction de production de l'alimentation des matériaux peuvent être entièrement personnalisées en fonction de la configuration de l'atelier sur site du client, offrant ainsi une solution de formage par pliage unique pour divers poteaux en acier.
Spécifications techniques
Non. Article Unité Valeur
1 Type de machine - Presse-plieuse CNC synchrone électro-hydraulique tandem multi-unités
2 Effectif nominal Tonne 2×650
3 Longueur de la table de travail unique mm 7000, longueur totale liée 14000
4 Distance entre deux boîtiers latéraux mm 5600
5 Profondeur de la gorge mm 1500
6 Hauteur d'ouverture maximale mm 1200
7 Coup de bélier mm 320
8.1 Vitesse de descente rapide mm/s 70
8.2 Vitesse de pliage de travail mm/s 7.5
8.3 Vitesse de retour mm/s 75
9 Puissance du moteur de la pompe principale kW 2×45
10 Contrôleur CNC - Système à 2 axes importé, double axe Y1+Y2 + système de couronnement mécanique
11 Norme électrique de l'armoire principale - Composants électriques complets de qualité industrielle
12 Type de joint de cylindre - Joint d'huile importé résistant à l'usure
13 Norme de pompe hydraulique - Pompe hydraulique stable à haute pression
14 Norme de vanne hydraulique principale - Vanne proportionnelle électrohydraulique de haute précision
15 Norme de règle de grille linéaire - Règle de grille à longue course de haute précision
16 Poids net d'une seule machine kilos 80 000, Total 160 000
17 Dimension hors tout L×L×H mm 30 000 × 3 900 × 6 000 (y compris les chargeurs avant et arrière + dispositif de déchargement latéral)
18 Hauteur de garde au sol mm 4500
19 Mode de transport - Envoi fractionné démonté ; nos ingénieurs se rendront à l'étranger pour l'assemblage et la mise en service sur site
Équipement optionnel (vous pouvez choisir les options de bolow avec la machine)
Numéro de série Détails
1.1 Support de poinçon standard de 18 mm d'épaisseur pour poteaux de rue ordinaires, longueur totale 14 m

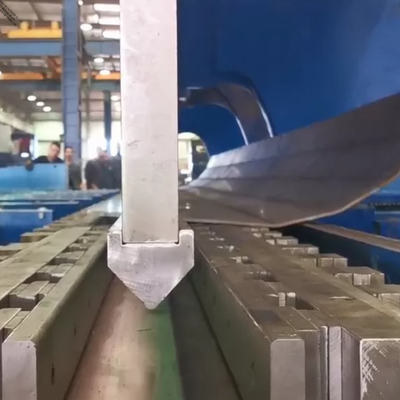

1.2 Jeu de poinçons R2 pour mâts d'éclairage coniques octogonaux min Φ60, longueur 14 m
1.3 Matrice inférieure universelle réglable, longueur totale 14 m
1.4 Moule à pôle conique double formant 7 fois
Rapport de conicité : 11/1000 (Φ60~236) et 13/1000 (Φ60~268)
Épaisseur de paroi de poteau applicable : 3 ~ 4 mm, structure divisée en sections, longueur totale 16 m.
1,5 Raidisseurs renforcés de part et d'autre du porte-poinçon supérieur, longueur 14m
1.6 Support de poinçon robuste de 40 mm d'épaisseur pour la production de mâts hauts et de monopôles, longueur 14 m
1.7 Jeu de poinçons spéciaux R5 pour mât haut et monopôle à paroi épaisse, longueur 14 m
1.8 Matrice inférieure à insert central 60×100 pour poteaux octogonaux, matrice de base réglable assortie, longueur 14 m
1.9 Système de déchargement latéral à poteaux robuste de type poussant
1.10 Système d'alimentation avant et arrière motorisé (8 ensembles au total : 4 à l'avant + 4 à l'arrière)
Commande indépendante à double vitesse rapide/lente pour un positionnement précis de la plaque
1.11 Armoire électrique à isolation thermique avec climatiseur industriel
1.12 Système de refroidissement par air du réservoir d'huile
1.13 Jeu complet de pièces de rechange pour presse plieuse de 650 tonnes
1.14 Système d'alimentation et de pliage automatique à fonction unique
Contient un support à rouleaux latéral en tôle d'acier, une unité d'alimentation avant-arrière CNC et un dispositif de positionnement latéral
Convient aux poteaux octogonaux et polygonaux, ne s'applique pas aux petits poteaux coniques
Avantages en termes de performances
Élément de performance Description détaillée
Contrôle synchrone double axe Y1/Y2 Deux règles de grille linéaires installées des deux côtés du vérin pour fournir un signal de position en temps réel pour un contrôle indépendant du cylindre
Cadre soudé très rigide Châssis intégré combiné avec réservoir d'huile, table de travail, boîtiers latéraux et vérin, excellente capacité de charge et anti-déformation
Système de synchronisation proportionnelle électro-hydraulique de haute précision Faible friction interne, entraînement électromagnétique à haute réponse, force de sortie continue stable pour un mouvement synchrone du vérin
Conception de support de montage de réseau indépendant Règles fixées sur des supports en forme de C au lieu des boîtiers de machine, les données de mesure ne seront pas perturbées par la flexion du cadre lors du pressage
Contrôle précis de la liaison tandem à deux machines Passez en mode synchrone sur le panneau principal de la machine ; Le système CNC unifie les signaux de position de deux unités pour synchroniser la descente rapide, le changement de vitesse, la vitesse de pliage et de retour
Système CNC intelligent multilingue Calculer automatiquement le tonnage de flexion, le point mort et la position de transition de vitesse ; prend en charge une petite inclinaison du vérin pour des exigences de pliage personnalisées spéciales
Système complet de guidage, de mesure et d'équilibrage hydraulique Précision de formage stable pour les pièces sur toute la longueur et les travaux de pliage excentriques
Compensation du couronnement de la table de travail mécanique Compense automatiquement la déviation de la table de travail sous une charge lourde pour garantir une précision uniforme de la finition des poteaux
Cylindre hydraulique traité thermiquement résistant à l'usure Bonnes performances autolubrifiantes, faible taux de défaillance et longue durée de vie
Prise en charge flexible de la personnalisation La couleur de la peinture de la machine et la direction d'alimentation du matériau peuvent être ajustées librement selon la configuration d'usine du client.
Applications
Type de poteau Scénario de traitement
Poteau d'éclairage public conique Formage par pliage en une étape de tôle d'acier de 14 m de long
Poteau de lampe octogonal et polygonal Moule octogonal spécial formant un angle précis
Grand mât haut à paroi épaisse Cintrage tandem pour charges lourdes pour poteaux d'éclairage routier surdimensionnés
Monopôle de communication / pôle intelligent 5G Cintrage et formage de tôles d'acier à parois épaisses
Poteau lumineux conique Production de moules coniques segmentés en 7 passes
Service et assistance
Article de service Contenu des services
Durée de garantie 12 mois de garantie complète sur la machine ; 24 mois de garantie gratuite pour les vérins hydrauliques, les pompes, les vannes et le contrôleur CNC
Fourniture de pièces de rechange Fourniture à long terme de pièces de rechange d'origine vulnérables au prix d'usine
Service technique à l'étranger Ingénieurs professionnels disponibles pour des conseils de démontage à l'étranger, l'assemblage sur site, la mise en service et la formation des opérateurs
Assistance en ligne à distance Assistance technique de dépannage par appel vidéo, par e-mail et par téléphone 24h/24 et 7j/7
Documents joints Manuel d'utilisation complet en anglais, guide des paramètres de pliage et vidéo de formation au fonctionnement
Foire aux questions
Question Réponse standard
Quelle est la longueur de flexion effective maximale de cette presse plieuse tandem 2-WE67K-650/7000 ? Deux machines simples de 7 000 mm fonctionnent de manière synchrone, la longueur de courbure effective totale atteint 14 mètres, s'adaptent parfaitement aux longs poteaux de rue, aux monopôles de communication et aux grands mâts hauts.
Puis-je personnaliser la couleur de la surface de la machine et le sens d’alimentation de la production ? Oui, la couleur de la peinture de la machine et la disposition de l'alimentation des matériaux peuvent être entièrement personnalisées pour s'adapter à l'espace de votre usine et à votre flux de production.
Quelle configuration de base cette cintreuse tandem robuste adopte-t-elle ? Il est équipé d'un système CNC à deux axes importé, d'un système hydraulique synchrone proportionnel électro-hydraulique de haute précision et de composants de commande électrique industriels complets, stables pour la production de charges lourdes à long terme.
