Name: Machine à cintrer de double liaison de commande numérique par ordinateur pour le poteau octogonal conique de réverbère de 14m
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: Les données sont fournies par les autorités compétentes de l'État membre.
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Tonage de pliage d'une seule unité: 400 tonnes, tandem total 800 tonnes

Longueur de traitement d'une table de travail unique: 7 000 mm, longueur totale liée 14 000 mm

Modèle de contrôleur CNC équipé: Delem DA53T (Pays-Bas)

Configuration de la puissance du moteur d'entraînement principal: Moteur à double pompe 2 × 30 kW

Pièce de traitement applicable: Poteau de réverbère conique/octogonal et poteau à mât élevé

Type de moule de formage de support: 7 fois formant un moule conique à double cône

Couleur de la surface: Personnalisable

Direction: Personnalisable

Informations de base

Lieu d'origine: Wuxi, Chine

Nom de marque: CMC

Numéro de modèle: Les données sont fournies par les autorités compétentes de l'État membre.

Conditions de paiement et expédition

Détails d'emballage: Approprié à l'expédition de conteneur

Délai de livraison: 90 jours

Conditions de paiement: T/T, L/C

Capacité d'approvisionnement: Selon les exigences

Galerie

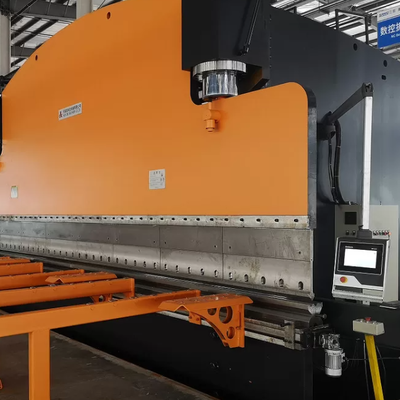

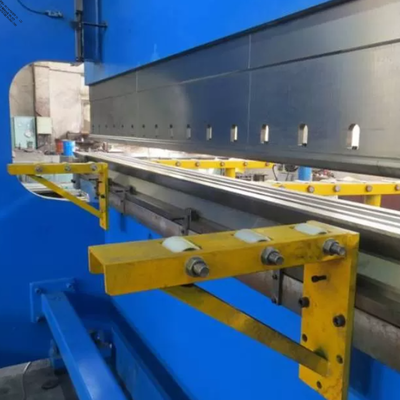

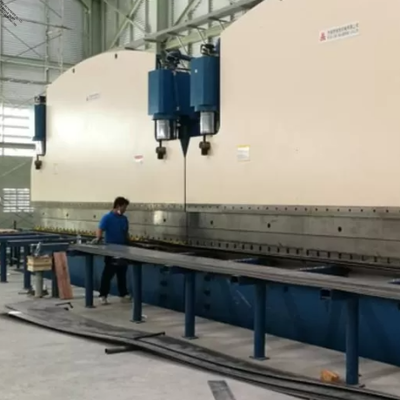

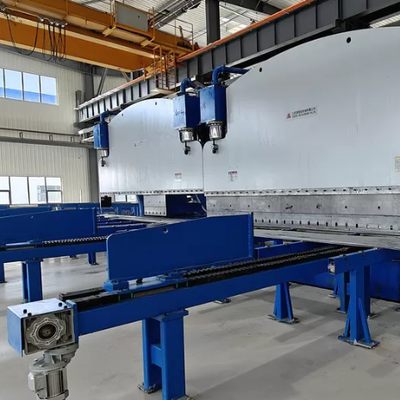

Machine à cintrer de double liaison de commande numérique par ordinateur pour le poteau octogonal conique de réverbère de 14m

Description de produit

1. Tableau de vue d' ensemble rapide

Nom de l'article	Détails
Nom du produit	Machine de courbure de pôle léger à frein hydraulique CNC / double liaison
Modèle	Les données sont fournies par le système d'exploitation.
Application de base	Poteaux de lampadaire, poteaux octogonaux, poteaux coniques coniques et poteaux de mât sur les autoroutes
Origine	Jiangsu, Chine
Quantité de produit	1 série
Voltage standard	380V 50Hz, personnalisable
Client cible	Usine de fabrication de poteaux légers, ligne de production de monopoles en acier
Configuration principale	Système CNC Delem DA53T, pièces électriques Schneider

2Introduction du produit

2-WE67K-400/7000 frein hydraulique à double liaison CNC en tandem est constitué de deux machines à flexion simples de 400 tonnes fonctionnant en synchronisation, la longueur totale de flexion effective atteint 14 mètres,spécialement conçus pour les lampadaires coniques de grande taille, des poteaux octogonaux et de grands poteaux de mât. Équipé d'un contrôleur CNC Delem DA53T néerlandais avec commande de l'axe Y1/Y2 et d'un système de compensation mécanique de couronnement de table.pièces électriques principales Français Schneider, tous les accessoires de marque de renommée mondiale garantissent un fonctionnement stable à long terme.ligne de pliage automatique d'alimentation des plaques et fonction de diagnostic à distance des défauts, solution complète pour la production de poteaux de lampes.

3Tableau complet des paramètres techniques

Je ne veux pas.	Nom de l'article	Unité	Valeur du paramètre
1	Type de machine	-	Frénésie à pression CNC synchrone électro-hydraulique multi-machine en tandem
2	Force de travail nominale	Tonnes	2 × 400
3	Longueur d'une seule table de travail	mm	7000, Longueur totale de liaison 14000
4	Distance entre deux images	mm	5600
5	Profondeur de la gorge	mm	950
6	Hauteur maximale d'ouverture	mm	970
7	Le coup de bélier	mm	320
8.1	Vitesse de descente rapide	mm/s	60
8.2	Vitesse de flexion de travail	mm/s	7
8.3	Vitesse de retour	mm/s	60
9	Puissance du moteur de la pompe principale	Le nombre de sièges	2 x 30
10	Contrôleur CNC	-	Delem DA53T (Pays-Bas), axe Y1/Y2 + système de couronnement mécanique
11	Compensation de la table	-	Système de couronnement mécanique
12	Marque du joint du cylindre	-	une marque célèbre
13	Marque de soupape hydraulique	-	Marque célèbre Allemagne
14	Marque de pompe hydraulique	-	Marque américaine
15	Marque de codeur linéaire	-	FAGAR, Espagne
16	Principaux composants électriques	-	Schneider, France
17	Poids net d'une seule machine	en kg	50000, au total 100000 kg
18.1	Dimension globale de la machine unique L × W × H	mm	7200 × 2710 × 5696
18.2	Hauteur du plancher au-dessus du sol	mm	4500
18.3	Longueur totale avec dispositif de déchargement latéral	mm	17500
18.4	Largeur totale avec support avant	mm	4040
19	Voie d'emballage à l'exportation	-	Emballages fractionnés démontés pour le transport maritime

4Liste des outils et accessoires standard et optionnels

Catégorie	Détails
avec	1 ensemble de supports d'outils supérieurs de 18 mm d'épaisseur pour lampadaire, longueur totale du moule 14 m
Option n° 1	Moule dédié à un poteau lumineux octogonal, min OD 60 mm moule octogonal conique, longueur 14 m
Option 2	Ensemble de matrices de fond multi-V pour poteaux octogonaux et poteaux de mât hauts, spécification 150×150, longueur 14m
Option n° 3	Formation de moule de pôle conique à double cône 7 fois Le rapport de conicité:11/1000 ((Φ60~236) et 13/1000 ((Φ60~268) Épaisseur de la paroi du pôle applicable:3 à 4 mm, structure divisée en sections, longueur totale du moule 16 m
Auxiliaire standard	2 ensembles de supports de moules coniques supérieurs de 6,5 m pour les deux côtés du support supérieur
Option n° 5	Système de déchargement latéral de poteaux lumineux de type poussant
Option n° 6	Fonction de diagnostic à distance et de réglage à distance des paramètres
Option 7	Système de production de flexion automatique des poteaux lumineux Y compris le chariot à plaques, la grue de chargement, le support à rouleaux latéraux, le système d'alimentation CNC, le dispositif de positionnement, le support de déchargement étendu et le cadre de stockage fini
Option n° 8	Ensemble complet de pièces détachées pour le frein à pression de 400 tonnes

5Tableau des principaux avantages de la performance

Point de performance	Description détaillée des avantages
Contrôle synchrone à double axe Y	Légulaires de grille linéaires installés des deux côtés du ram à la rétroaction en temps réel du signal de position, contrôle précis de deux cylindres hydrauliques
Cadre intégral rigide élevé	Structure soudée composée d'un réservoir d'huile, d'une table de travail, d'un boîtier latéral et d'un bélier, d'une forte capacité de charge et d'anti-déformation
Système de synchronisation proportionnelle électro-hydraulique	Adopter une vanne proportionnelle allemande, réponse stable, friction mécanique minime, force de sortie constante stable
Conception indépendante de l'installation de grille	Les capteurs à raster fixés sur un support en forme de C au lieu d'un cadre latéral, les données de mesure ne seront pas affectées par la déviation du cadre lors du pliage
Contrôle synchrone à double machine	Passez en mode tandem sur le panneau de la machine principale, Delem CNC unifie deux signaux de la machine, contrôler avec précision rapide vers le bas, le changement de vitesse, la vitesse de flexion et de retour pour la liaison synchrone
Système CNC intelligent Delem	Interface d'exploitation multilingue, calcul automatique du tonnage de flexion, du point mort et de la position de changement de vitesse; prise en charge de la petite inclinaison du bélier pour les exigences de flexion spéciales
Système de guidage et d'équilibrage auxiliaire complet	Adaptez les exigences de traitement de la pièce à usiner longue et de la flexion excentrique, garantissez une précision de flexion uniforme le long de toute la longueur de la plaque
Indemnisation pour la couronne mécanique de table	Compenser automatiquement la déviation de la table de travail sous une charge importante, assurer une précision de formage constante des poteaux finis
Cylindre hydraulique résistant à l'usure	Traitement thermique d'éteinture de surface, bonne lubrification, longue durée de vie et faible taux de défaillance

6. Tableau de correspondance des applications

Type de pièce	Objectif du traitement
Poteaux de feux de rue coniques	Forgeage en une seule étape pour des poteaux de 14 m
Poteaux de lampes octogonales	Formation spéciale de moules octogonaux, précision d'angle uniforme
Pôle de mât haut de la route	Le coulage de liaison de charges lourdes pour les poteaux de grande taille à paroi épaisse
Monopole conique / pôle de communication 5G	Matching de moule à double conique à 7 passes

7Tableau de support après-vente

Produit de service	Contenu spécifique
Période de garantie	12 mois de garantie sur la machine complète; 24 mois pour la vanne hydraulique, la pompe, le moteur et le système CNC
Fourniture de pièces détachées	Fourniture à long terme de pièces de rechange originales vulnérables au coût d'usine
Service à l'étranger	Ingénieurs disponibles pour l'installation, la mise en service et la formation des opérateurs à l'étranger
Assistance en ligne	Assistance à la vidéo 24/7 et au diagnostic en ligne à distance (fonction facultative préinstallée)
Documents joints	Manuel d'utilisation complet en anglais, tutoriel de paramètres de flexion et vidéo d'exploitation

8. FAQ

Question posée	Réponse
1Quelle est la longueur maximale de flexion que ce frein à presse tandem peut traiter?	Deux machines de 7000 mm travaillent en synchronisation, la longueur totale de flexion effective atteint 14 mètres, s'adapte parfaitement à de longs poteaux de lampadaire et à des poteaux de mât élevés.
2Quelles sont les pièces principales de cette machine à plier?	Le système CNC principal est néerlandais Delem DA53T, encodeur linéaire Espagne FAGAR, pièces électriques France Schneider, toutes des marques de renommée mondiale.
3Cette machine peut-elle former des pôles lumineux coniques et octogonaux?	Oui, nous fournissons des moules à fente correspondants pour des poteaux octogonaux et des doubles-conicles formant des poteaux coniques 7 fois, une épaisseur de paroi de 3 ∼ 4 mm pour la production de poteaux de lampes.
