HM1600/12000 Machine de soudage à fermeture pour mât élevé / pôle mono / pôle de communication

Le modèle de la machine de soudage est le HM1600/12000.

Numérique contrôlé à l'entrée directe, 型号: HM1600/12000

设计专用于5G杆, 电力杆, 高杆灯杆 Le projet est de construire une antenne à haute fréquence.

Conçus pour les poteaux à mât élevé, les monopoles, les poteaux de communication 5G

Pour les appareils à moteur à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à:

Dimension de diamètre: 400 à 1600 mm, épaisseur: 6 à 20 mm, longueur: 12000 mm

双弧 双丝 埋弧?? 机 Je suis désolé.

machine de soudage à trois fils à double arc

Rôle d'utilisation: appliqué à la grande longueur du centre de la barre verticale de raccordement automatique, 5G, électrique, haut

Scope d'application: adapté à la soudure longitudinale automatique à fermeture à grande longueur et à taille moyenne (comme le pôle 5G, le monopole, le pôle à mât élevé)

CNC POLE SHUT-WELDING MACHINE, il est adapté pour une coque ou deux coques de type polygonal et cercle pôle conique ((Pôle conique).

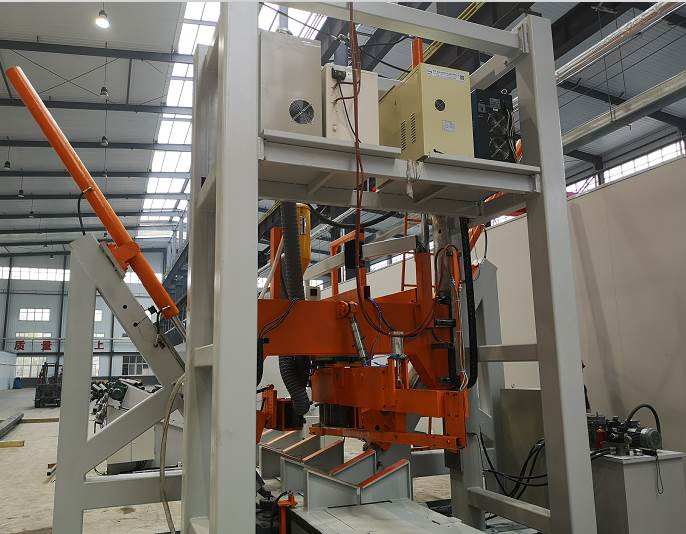

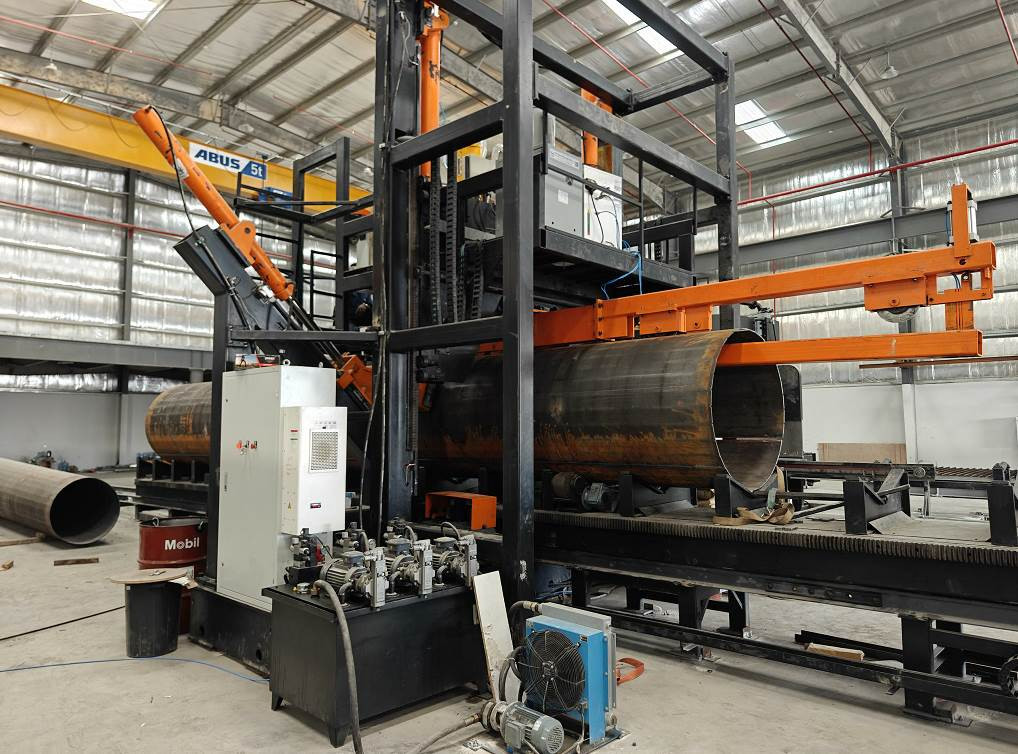

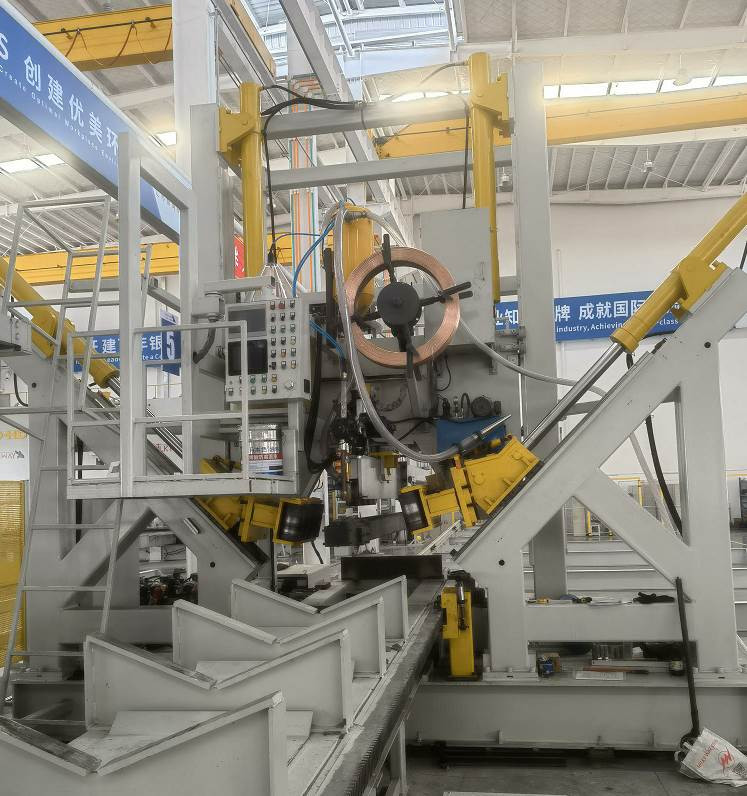

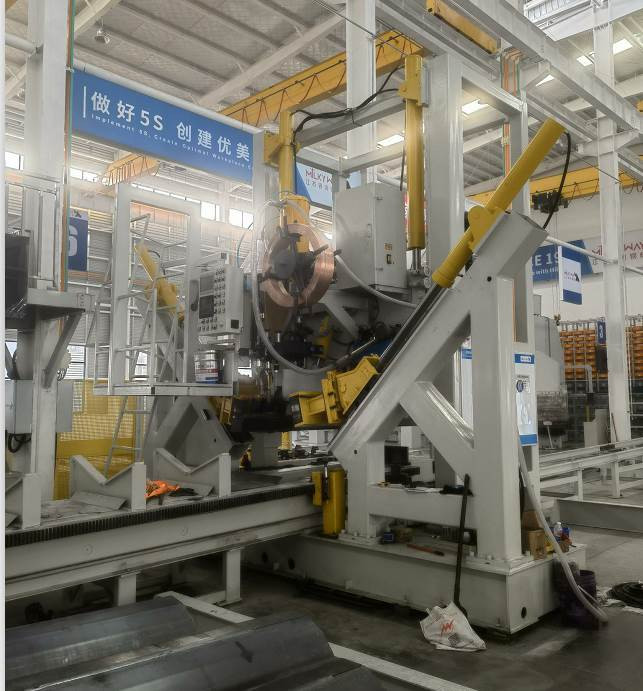

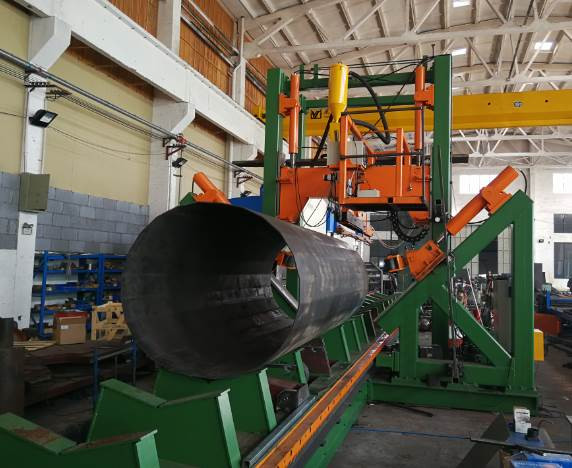

il est automatique ligne de soudage, la structure de type portique est fixe et avec système de soudage, en forme de V en pleine longueur de poteau dolly ((tableau de travail) avec servo

Le moteur pour le déplacement réglable de vitesse, le cylindre hydraulique pousse la roue de serrage pour fermer le poteau et faire le soudage en même temps.

Pour deux pôles de couture, lorsque le premier soudage de couture terminé, le rouleau du bas se lèvera et tourner le pôle à une autre position de couture pour commencer la deuxième

soudage par couture.

Cette machine est généralement utilisée pour les poteaux de taille moyenne, qu'il s'agisse d'un ou deux poteaux.

两片型的杆子,当一条接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条接. 两片型的杆子, 当一条接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条接. 两片型的杆子, 当一条接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条接.

专有特点 Caractéristiques exclusive:

• réglage automatique numérique, système de contrôle numérique, avec changement de diamètre de la tige, réglage automatique de la pression, réglage automatique de la position de pression, vitesse et position automatique du matériau, maintenir toujours en état de marche, pour assurer le bon déroulement.

Réglage automatique CNC, système CNC, avec le changement du diamètre du pôle, régler automatiquement la pression, régler automatiquement le

position du pied de pression, correspond automatiquement à la vitesse d'alimentation et la position, garder la couture de soudage toujours dans l'état fermé, pour assurer

le soudage en douceur.

• Un système de contrôle numérique spécial rend la synchronisation des pieds et des mains très bonne.
• Le système de commande CNC spécial rend le côté gauche et droit du pied synchronisation des performances est très bonne.
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机后边无需人员 扭杆子来对中.
• Sur la base de la qualification du procédé précédent, après le soudage, il n'y a pas de torsion de la soudure au pôle,et il n'y a pas besoin pour le personnel de pincer et de tourner la tige à l'arrière de la machine pour centrer la soudure.

4. 杆子 sur un bureau de type V, dont le mouvement est contrôlé en service, afin de garantir la stabilité du raccordement de la tête à la queue.

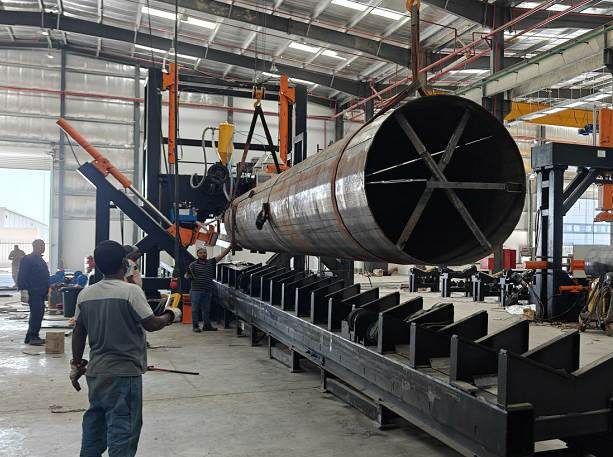

Le poteau est placé sur la table de travail en forme de V et son mouvement est contrôlé par un servo pour assurer la stabilité de la soudure de la tête et de la queue.

Le soudage de la tête à la queue réduit considérablement la longueur de la queue non soudée.

• 压脚数为3套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多??杆和圆??杆. 压脚数为3套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多??杆和圆??杆.
• Ça peut être égal ou cercle.

Le nombre de rouleaux de serrage est de 3 ensembles, l'avantage est de réduire la pression du rouleau sur la surface du pôle et de réduire les rayures sur la surface.pôle polygonal et pôle coniqueIl peut être de même diamètre ou conique.

• Le poste de travail de type V peut être rapidement remis en marche, ce qui réduit la force de travail des opérateurs.

La table de travail en forme de V avec fonction de retour rapide motorisé réduit l'intensité du travail des opérateurs.

• Fonction de soudage par arc submergé
• 带杆子后导板, auto-adaptation réglage, très peu de réglage de la position au cours de l'opération réelle, réduire la force de travail du personnel opérateur.

En fonctionnement pratique, la position de la couture de soudage est rarement ajustée.

qui réduit l'intensité de travail des opérateurs.

• En installant une caméra sur la tête de la machine, elle se reflète sur l'écran de la console, ce qui facilite le suivi et réduit le travail des opérateurs.

Grâce à la caméra installée sur la tête de la machine, la couture de soudage est reflétée sur l'écran du panneau de commande principal, ce qui rend le

le suivi de la couture de soudage simple et facile, et la réduction de l'intensité du travail de l'opérateur pour la surveillance du soudage.

• Le système de contrôle de la pression et de la synchronisation de l'huile développé indépendamment a réduit les exigences de l'étiquette, rendant l'étiquette de l'étiquette en forme de cercle.
• La pression d'huile et le système CNC auto-développés, rendant le pôle soudé rond et la déformation petite.
• Quand le pouce de type deux, une ligne de raccordement terminé, le rouleau de l'installation de haut de la ligne de raccordement tourne à sa place, pour terminer la ligne de raccordement de l'autre.
• Pour deux poteaux de couture, lorsque le premier soudage de couture est terminé, le rouleau inférieur se soulève et fait pivoter le poteau vers une autre position de couture pour commencer le soudage du deuxième couture.
• À l'avant, le chargeur et le déchargeur sont placés en position avant.
• Système de refroidissement à l'eau avec bloc de cuivre interne, pour améliorer la perméabilité.
• Les blocs intérieurs en cuivre, ce qui améliore considérablement le taux de pénétration du soudage.
• 操作人员: 1 personne. Operateur: 1 personne.
• Il s'agit d'une plaque de 10 mm d'épaisseur, utilisant un double arc double fil (ou double tri-fils) d'arc enterré, flux direct + flux direct, flux direct ∞, utilisant un courant électrique relativement faible, flux direct ∞, flux direct ∞, flux direct ∞.

Éléments facultatifs: pour une épaisseur de plaque supérieure à 10 mm, adopter double arc et double fil (ou double électrique et trois fils) submergés

soudage par arc, DC + AC, la soudure en courant continu adopte un courant élevé et une basse tension, l'arc en courant continu obtient une grande pénétration, le courant alternatif adopte relativement faible

Le double de la vitesse de soudage, l'amélioration des performances de soudage et la réduction de la consommation d'énergie.

• Choix de projet: Système de données de production connecté
• 功能1: peut fournir aux gestionnaires de production des données de production: temps de transmission de l'électricité, temps de raccordement, temps de raccordement non, nombre de production, etc.
• 功能2: mise à jour en temps opportun du logiciel, obtenir les meilleurs logiciels et les données d'expérience les plus récentes, peut aider les clients, diagnostic de défaut à distance, réglage de paramètres à distance.

Point facultatif: système de données de production en réseau

Fonction 1: il peut fournir des données de production au personnel de gestion de la production: puissance sur le temps, temps de soudage, temps de non soudage,

quantité de production, etc.

Fonction 2: mettre à jour en temps opportun le logiciel afin d'obtenir les meilleurs logiciels et les dernières données d'expérience qui peuvent aider les clients à

Il est pratique pour les clients de reprendre rapidement la production.

机器 contient les éléments suivants:

La machine est composée des pièces suivantes:

• 伺服驱动的V型工作台 Servo entraîné V-type de table de travail (Dolly)
• Utilisé dans V 工作台的前后路轨 Les rails avant et arrière pour la table en V
• Le cadre principal du portique
• Système d'entraînement de la table de travail de type V
• 液压??紧部分 Unité de serrage hydraulique (incluant les roues de serrage)
• Système de soudage par arc submergé, avec système d'alimentation en fil
• Système de récupération du flux
• Système de refroidissement à l'eau avec barre de cuivre interne avec système de refroidissement à l'eau
• 操作平台 Plateforme d'exploitation
• 滚轮架子2对, rouleau à rotation de pôle, 2 paires
• Système hydraulique
• Système de contrôle
