| Nom De Marque: | CMC |
| Model Number: | HM1800/14000 |
| MOQ: | 1 série |
| Prix: | According to the machine requirements |
| Capacité à Fournir: | Selon la situation réelle |
Le modèle de la machine de soudage est le HM1800/14000.
Numéro de contrôle de l'entrée directe, 型号: HM1800/14000
设计专用于5G杆, électricité杆, haut
Conçus pour les poteaux à mât élevé, les monopoles, les poteaux de communication 5G
Pour les appareils à moteur à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Dimension de diamètre: 400 à 1800 mm, épaisseur: 6 à 20 mm, longueur: 14 000 mm
双弧 双丝 埋弧?? 机 Je suis désolé.
machine de soudage à trois fils à double arc
Rôle d'utilisation: appliqué à la grande longueur du centre de la barre verticale de raccordement automatique, 5G, électrique, haut
Scope d'application: adapté à la soudure à fermeture automatique longitudinale de poteaux de grande longueur et de taille moyenne, tels que les poteaux 5G, les monopoles et les poteaux à mât élevé.

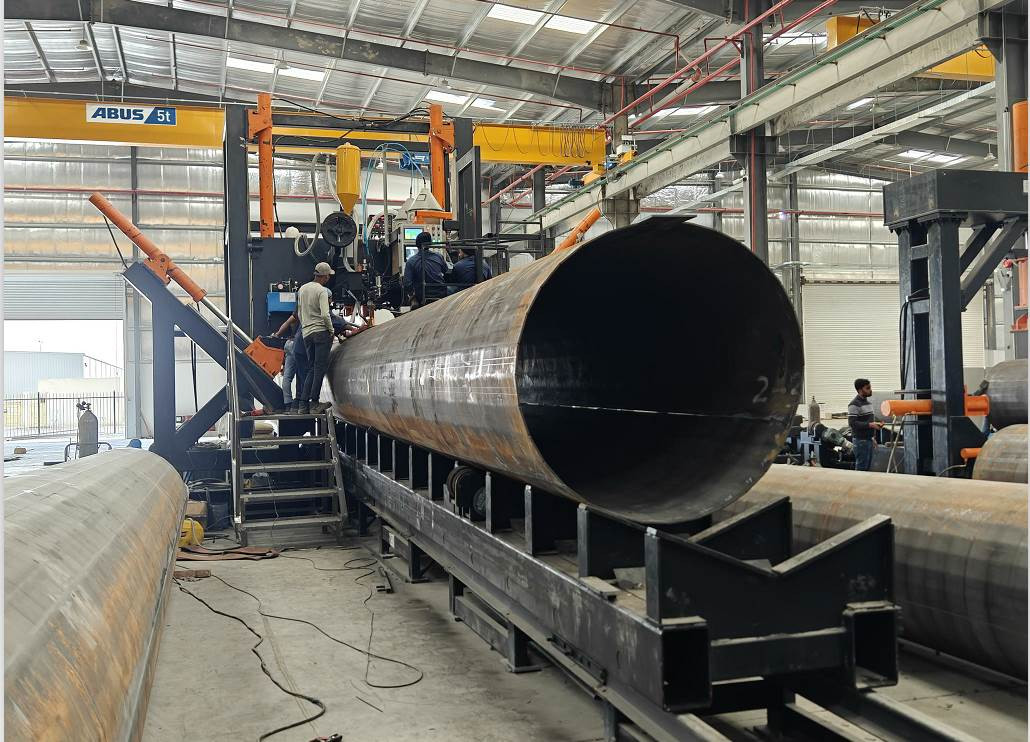

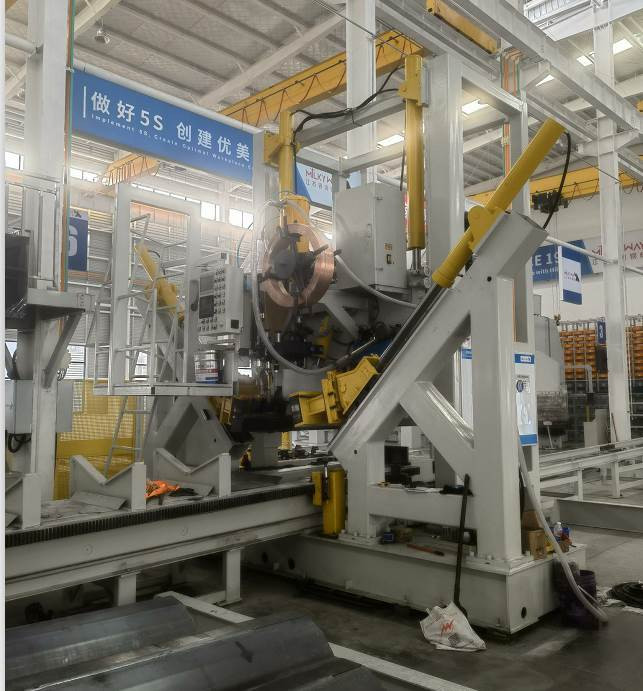

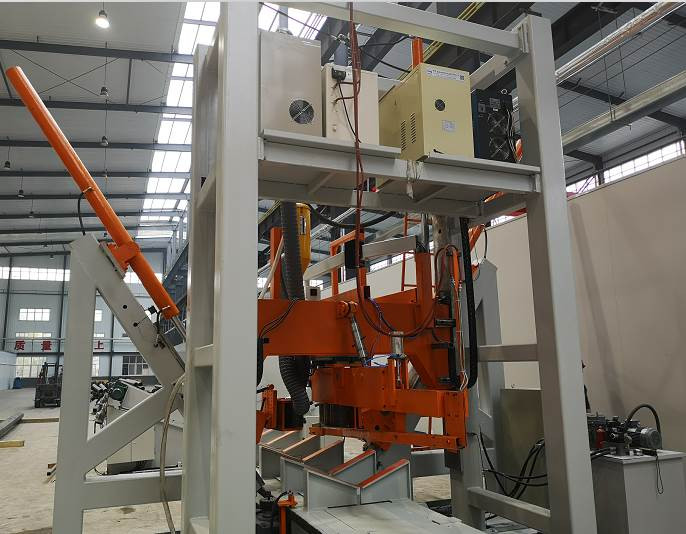

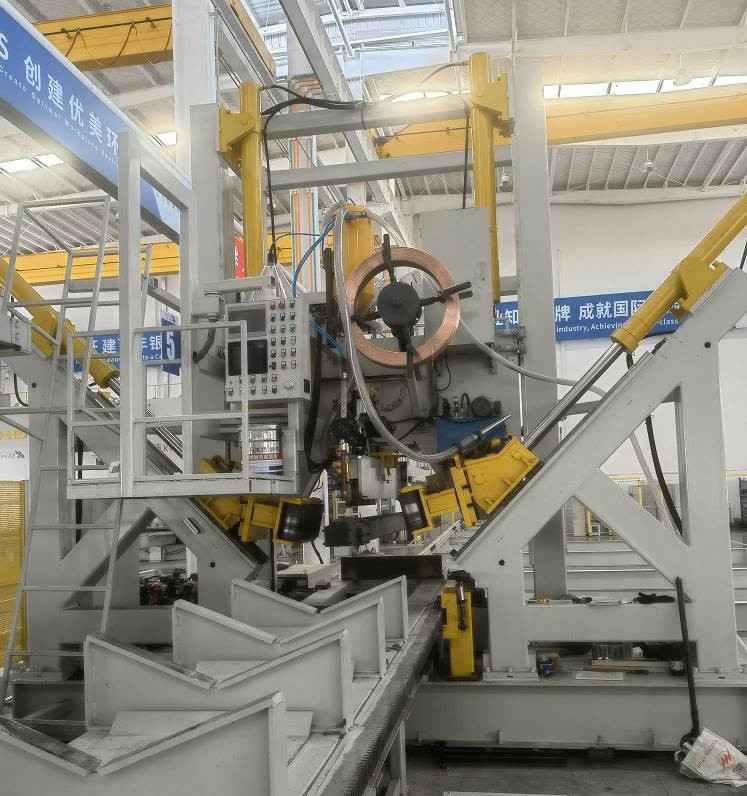

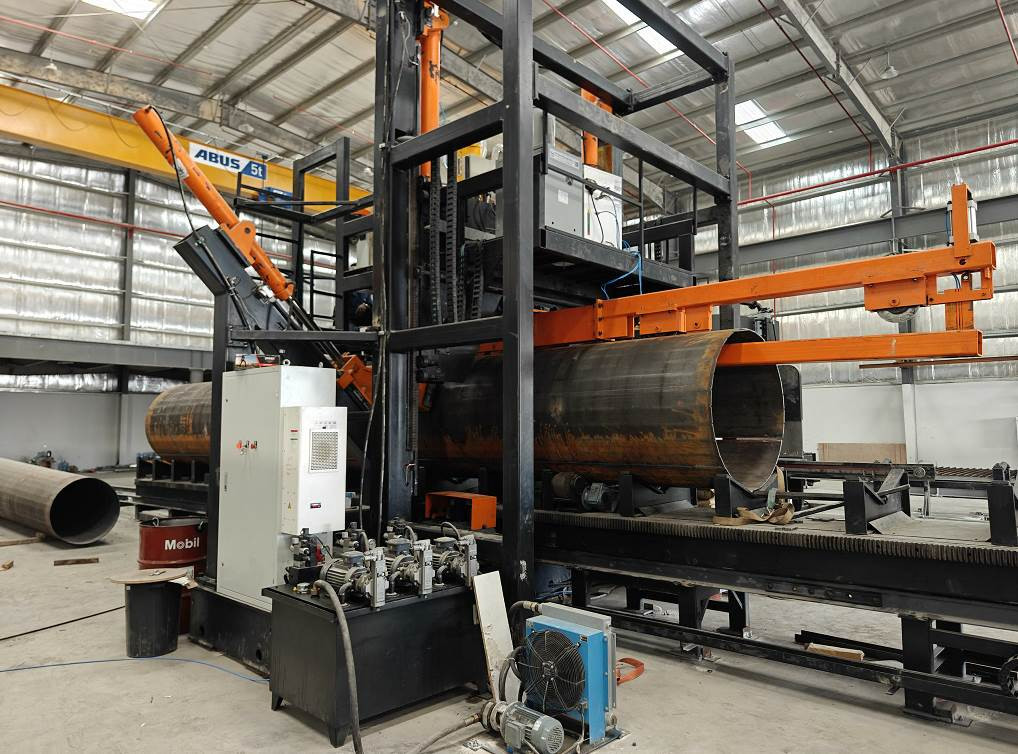

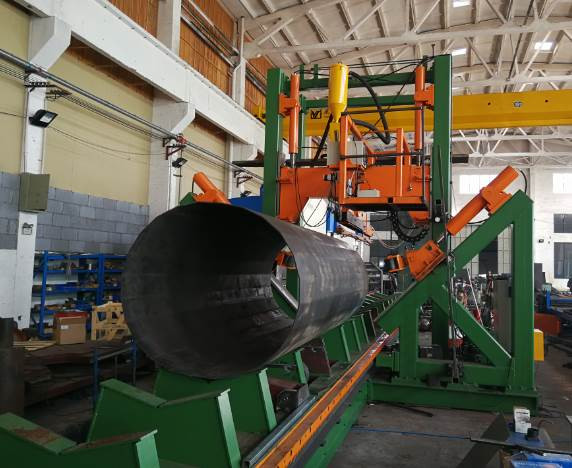

CNC POLE SHUT-SOLDING MACHINE, il est adapté pour une coque ou deux coques de type polygonal et cercle pôle conique ((Pôle conique). il est une ligne de soudage automatique,la structure de type portique est fixe et avec système de soudage, une table de travail en forme de V avec un servomoteur pour un mouvement réglable de vitesse, le cylindre hydraulique pousse la roue de serrage pour fermer le poteau et faire le soudage en même temps.
Pour deux poteaux de couture, lorsque le premier soudage de couture est terminé, le rouleau inférieur se soulève et fait pivoter le poteau vers une autre position de couture pour commencer le soudage du deuxième couture.
Cette machine est généralement utilisée pour des poteaux de taille moyenne, de forme circulaire ou circulaire. Cette machine est automatique.
Quand le pouce de type deux, une ligne de raccordement terminé, le rouleau de l'installation de haut de la ligne de raccordement tourne à sa place, pour terminer la ligne de raccordement de l'autre.
专有特点 Caractéristiques propres:
Réglage automatique CNC, système CNC, avec le changement du diamètre du pôle, régler automatiquement la pression, régler automatiquement le
position du pied de pression, correspond automatiquement à la vitesse d'alimentation et la position, garder la couture de soudage toujours dans l'état fermé, pour assurer
le soudage en douceur.
4. 杆子 sur un bureau de type V, dont le mouvement est contrôlé en service, afin de garantir la stabilité du raccordement de la tête à la queue.
Le poteau est placé sur la table de travail en forme de V et son mouvement est contrôlé par un servo pour assurer la stabilité de la soudure de la tête et de la queue.
Le soudage de la tête à la queue réduit considérablement la longueur de la queue non soudée.
Le nombre de rouleaux de serrage est de 3 ensembles, l'avantage est de réduire la pression du rouleau à la surface du poteau, et de réduire les rayures
Il est adapté à la production de pôles octogonaux, polygonaux et coniques.
La table de travail en forme de V avec fonction de retour rapide motorisé réduit l'intensité du travail des opérateurs.
En fonctionnement pratique, la position de la couture de soudage est rarement ajustée.
qui réduit l'intensité de travail des opérateurs.
降低操作人员的劳动强度 (réduire la force de travail des opérateurs)
Grâce à la caméra installée sur la tête de la machine, la couture de soudage est reflétée sur l'écran du panneau de commande principal, ce qui rend le
Le suivi de la couture de soudage est simple et facile, et réduit l'intensité du travail de l'opérateur pour la surveillance du soudage.
La pression d'huile et le système CNC auto-développés, rendant le pôle soudé rond et la déformation petite.
Pour deux pôles de couture, lorsque la première soudure de couture est terminée, le rouleau du bas se lève et tourne le pôle à une autre position de couture pour
Commencez le soudage de la deuxième couture.
Les blocs intérieurs en cuivre, ce qui améliore considérablement le taux de pénétration du soudage.
Éléments facultatifs: pour une épaisseur de plaque supérieure à 10 mm, adopter double arc et double fil (ou double électrique et trois fils) submergés
soudage par arc, DC + AC, la soudure en courant continu adopte un courant élevé et une basse tension, l'arc en courant continu obtient une grande pénétration, le courant alternatif adopte relativement faible
Le double de la vitesse de soudage, l'amélioration des performances de soudage et la réduction de la consommation d'énergie.
Point facultatif: système de données de production en réseau
Fonction 1: il peut fournir des données de production au personnel de gestion de la production: puissance sur le temps, temps de soudage, temps de non soudage,
quantité de production, etc.
Fonction 2: mettre à jour en temps opportun le logiciel afin d'obtenir les meilleurs logiciels et les dernières données d'expérience qui peuvent aider les clients à
Il est pratique pour les clients de reprendre rapidement la production.
机器 contient les éléments suivants:
La machine est composée des pièces suivantes:
| 技术参数Paramètre technique | ||
| 1 |
Le diamètre de l'accoudoir Diamètre du poteau |
400 à 1800 mm |
| 2 |
Longueur maximale de la lampe de raccord Longueur de la table de travail |
14000 mm |
| 3 | 可 接杆 épaisseurÉpaisseur du poteau | 6 à 20 mm, Q235, Q355 |
| 4 |
压脚数 Quantité de pieds de fermeture |
3 unités. |
| 5 |
油 电机功率 Le courant électrique Puissance du moteur de la pompe à huile |
2.2+2.2+3 KW |
| 6 |
√ puissance du moteur électrique Moteur de servo pour table de travail de type V (dolly) |
7 kW. réglable de vitesse Réglable de vitesse, servo CA |
| 7 |
垂直顶压行程 (en anglais seulement) Poussée de pressage verticale |
1 800 mm |
| 8 |
fonctionnement hauteur Hauteur de fonctionnement |
杆子下角 à la distance du sol La distance entre l'angle inférieur du poteau et le sol:800 |
| 9 |
- Je ne sais pas. Machines à souder |
双电三丝 埋弧?? 机 Je vous en prie, ne me touchez pas. Arc de combustion direct 电源型号 1250 input source électrique AC380V, trois phases, 50Hz 额定 capacité d'entrée 80KVA débit électrique DC250A DC1250A 额定负载持续率 80% 交流埋弧 电源型号 1000A 额定 capacité d'entrée:125KVA source électrique d'entrée AC380V, single phase, 50Hz La tension de sortie est comprise entre 30 et 44 V débit électrique AC250A AC1250A taux de charge fixe de 60% 双电三丝 机 品牌:开元 Je suis désolé. Machine de soudage à double arc submergé à trois fils électriques Énergie de soudage par arc immergé en courant continu modèle 1250 Puissance d'entrée AC380V, trois phases, 50 Hz Capacité d'entrée nominale 80 KVA courant de sortie dc250a ~ dc1250a Durée de charge nominale 80% L'alimentation par soudage par arc submergé à courant alternatif modèle 1000A Capacité d'entrée nominale: 125kva Puissance d'entrée AC380V, phase unique, 50 Hz Plage de sortie de tension: 30 ~ 44V courant de sortie ac250a ~ ac1250a, durée de charge nominale de 60% Soudeuse à trois fils double électrique: Kaiyuan |
| 10 |
Dimension de fil Diamètre du fil de soudage |
双电三丝: un seul:4.0, 双丝: 2x2.0 (1.6) Double alimentation trois fils: fil unique: 4.0, câble double: 2x2.0(1.6) |
| 11 |
- Je suis en train de travailler. Vitesse de soudage |
0.3~1.5m/min 无级可调 (note: la densité est différente, la vitesse est différente) 0.3 à 1,5 m/min réglable sans pas Note: épaisseur différente, vitesse différente) |
| 12 | Direction de soudage |
接 de le grand bout vers le petit bout 接 Soudage de l'extrémité grande à l'extrémité petite |
| 13 | Taux de pénétration du soudage | 80 à 90% |
| 14 |
Éléments électriques Composants électriques |
施耐德 Marque française Schneider (marque française) |
| 15 | Système de commande numérique Système CNC PLC | Siemens (marque allemande) |
| 16 | Marque du moteur principal de la pompe hydraulique |
- Un électricien Le WNM |
| 17 |
Le moteur Moteur de table de travail (Dolly) de type V |
伺服电机 électroménager Moteur de servo |
| 18 |
- Je ne sais pas. Marque de la machine à souder |
如上第9条, comme point 9 开元 (Kaiyuan) Première marque en Chine |
| 19 | Poids | 25 tonnes |
| 20 | Dimension de l'objet | 31000x7000x6200mm ((LXWXH 长宽高) |
