Frein tandem de presse de commande numérique par ordinateur
Created with Pixso.

Le frein à pression hydraulique CNC en tandem est présenté sous forme de modèle: 2-WE67K-400/7000

Le frein à pression hydraulique CNC en tandem est présenté sous forme de modèle: 2-WE67K-400/7000

Brand Name: CMC
Model Number: Les données sont fournies par les autorités compétentes de l'État membre.
MOQ: 1 série
Prix: Négociable
Payment Terms: T/T, L/C
Supply Ability: Conformément aux exigences spécifiques
Detail Information
Lieu d'origine:
Wuxi, Jiangsu, Chine
Détails d'emballage:
Convient pour le transport en conteneurs, tant par voie maritime que par voie terrestre
Capacité d'approvisionnement:
Conformément aux exigences spécifiques
Mettre en évidence:

Frein tandem de presse hydraulique de commande numérique par ordinateur

,

Le frein à pression en tandem synchronisé par CNC

,

Le frein à pression en tandem CNC avancé

Product Description

Application: fabrication de poteaux lumineux et de mâts hauts



Caractéristiques techniques
1 Le type Multi-machine Tandem hydraulique CNC électro-hydraulique synchro
2 Force de travail 2X400 tonnes
3 Longueur du tableau 2X7000 mm
4 distance entre les images 5600 mm
5 Profondeur de la gorge 950 mm
6 Hauteur ouverte 970 mm
7 Un AVC 320 mm



8

Travailler

Vitesse

Déchargement 60 mm/s
Travailler 7 mm/s
Retour 60 mm/s
9 Moteur principal 2x30 kW
10 Système CNC

Type: DELEM DA53T

Delem Co., Pays-Bas

2 (Y1,Y2) + système de couronnement de table

11 Outil

Voir la page suivante

Table avec système de couronnement mécanique

12 Sceaux dans les bouteilles Type NOK ou SKF
13 Composants hydrauliques BOSCH-Rexroth, Allemagne
14 Pompes hydrauliques La marque SUNNY (HYTEK) USA est fabriquée en Chine
15 Capteur d'affichage de raster linéaire FAGAR, Espagne
16 Éléments électriques principaux dans l'armoire Schneider, marque française
17 le poids 2x50000 kg
18 Taille totale ((mm) LxWxH

2 x 7200 x 2710 x 5696

Hauteur au-dessus du sol: 4500

Longueur totale avec système de déchargement latéral: 17500

Largeur totale avec support avant:4040

19 Emballage: La machine sera démontée pendant le transport.




Détails des outils de freinage

Avec 1

Un porte-outils, épaisseur 18 mm, adapté au poteau.

L = 14 mètres


Option n° 1

un outil d'installation, pour le poteau octogonal, min. 60 mm OD, poteau lumineux octogonal conique

L = 14 mètres


Option 2

Un ensemble de matrices en V, pour le poteau octagonal et le poteau de mât haut

150 x 150

14 mètres


Option n° 3

Outil à pôle conique à double vitesse conique

Taux de conicité 11/1000 (diamètre 60 ~ 236), 13/1000 (diamètre 60 ~ 268), épaisseur du pôle: 3 ~ 4 mm

7 fois l'outil conique de type formateur

D'une épaisseur n'excédant pas 1 mm

longueur totale du moule 16 mètres, type de section




Option 4 Support d'outil conique sur les deux côtés, support de l'outil, 6,5 m, pour le grand côté de l'outil





Option n° 5 Type de poussée Système de déchargement latéral à pôle léger
Option n° 6

Fonction de diagnostic à distance.

Le fournisseur de la machine peut aider le client dans le diagnostic de défaut à distance et le réglage de paramètres à distance.


Option 7

Système de flexion automatique du poteau lumineux

Y compris:

A. Plaque d'acier pour le chariot

B. Grue de chargement

C. Rouleaux latéraux de tôles d'acier et support

D. Système d'alimentation de plaque CNC

E. Dispositif de position latérale

F. Extension du système de déchargement latéral

G. Système de décharge latérale au pôle et support de stockage


Option n° 8 Pièces de rechange (pour le modèle de 400 tonnes)





Le rôle principal:

  • Axe Y1, Y2 --- Deux balances linéaires installées des deux côtés du ram pour contrôler les cylindres.
  • Le châssis de la machine est composé de réservoir, de table de travail, de boîtiers gauche et droit et de bélier.

Il a donc une grande résistance et une bonne rigidité.

  • Principe de fonctionnement de la synchronisation

Le frein à pression Adoption d'une vanne électro-hydraulique proportionnelle pour assurer la synchronisation des deux cylindres.La soupape proportionnelle est fabriquée par la société BOSCH-Rexroth avec de très bonnes performances telles que le faible frottement entre les paires d'action mécanique, un amplificateur électronique fin et un aimant électrique avec une force de contrôle élevée et une action continue.Il y a deux affichage raster des deux côtés de la machine pour obtenir le signal de la position de RAM en continu et retourner le signal au système de contrôle, le système de commande contrôlera la vanne électro-hydraulique pour faire synchroniser deux cylindres sur une machine.

  • Autre Parce que les affichageurs à raster sont installés sur des plaques C , pas sur des plaques de boîtier directement, la déviation de ram et cadre lors du travail n'affectera pas sa précision de mesure et de contrôle
  • Environ deux unités de synchronisation principe de fonctionnement:

Si vous avez besoin de deux unités travaillant ensemble, il suffit de faire pivoter l'interrupteur à la position de synchronisation sur le panneau de commande de l'unité principale.Les deux signaux de position de l'unité seront envoyés au système de commande CNC (système Delem), et le signal de sortie du système CNC sera envoyé à la vanne proportionnelle et à la vanne de pré-remplissage.la vitesse de pression et la vitesse de retour pour maintenir les deux unités de synchronisation avec une grande précision

  • Grâce à l'ordinateur, l'opérateur pouvait communiquer avec la machine.L'ordinateur dispose de plusieurs langages de service, calcule et ajuste la force de flexion automatiquement.Il pourrait également calculer et contrôler le point mortLes traits (Y1, Y2) du bélier peuvent faire une petite inclinaison pour répondre aux exigences particulières de l'utilisateur.
  • Équipé d'un bon système de guidage, d'un système de mesure de la position et d'un système d'équilibre hydraulique pour répondre aux exigences du travail de longueur totale et du travail excentrique.
  • L'unité de compensation de la table de travail est adoptée pour compenser la déviation de la machine lors du travail afin d'assurer la précision de la pièce de travail
  • La surface du cylindre a une bonne usure et traitement thermique, il a donc une bonne lubrification et une longue durée de vie

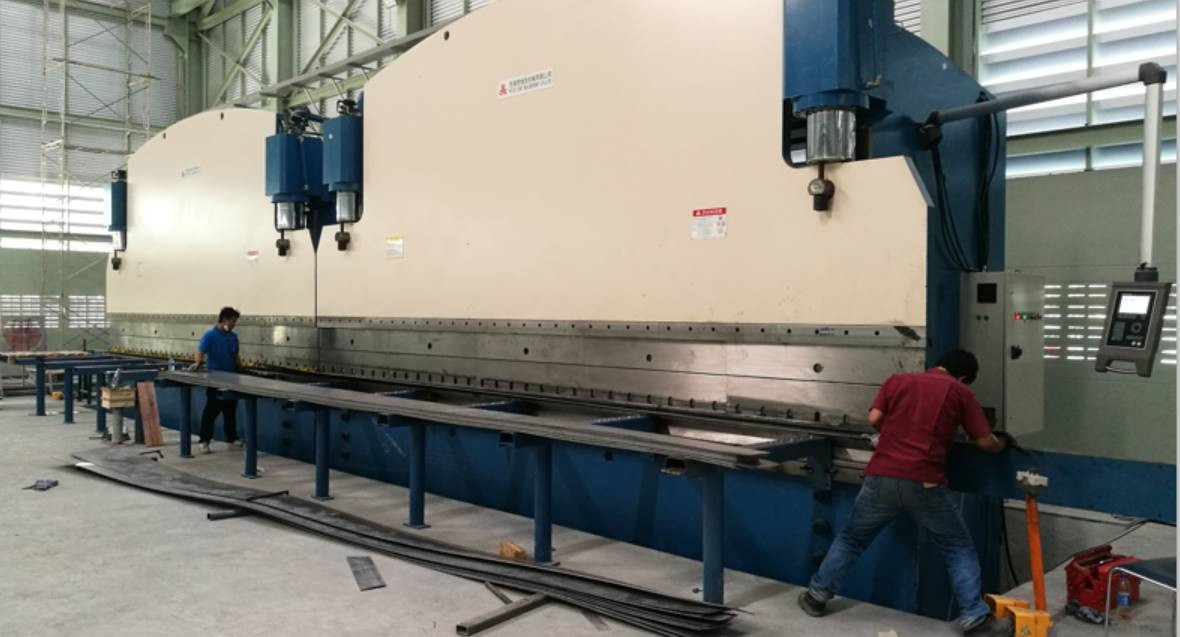

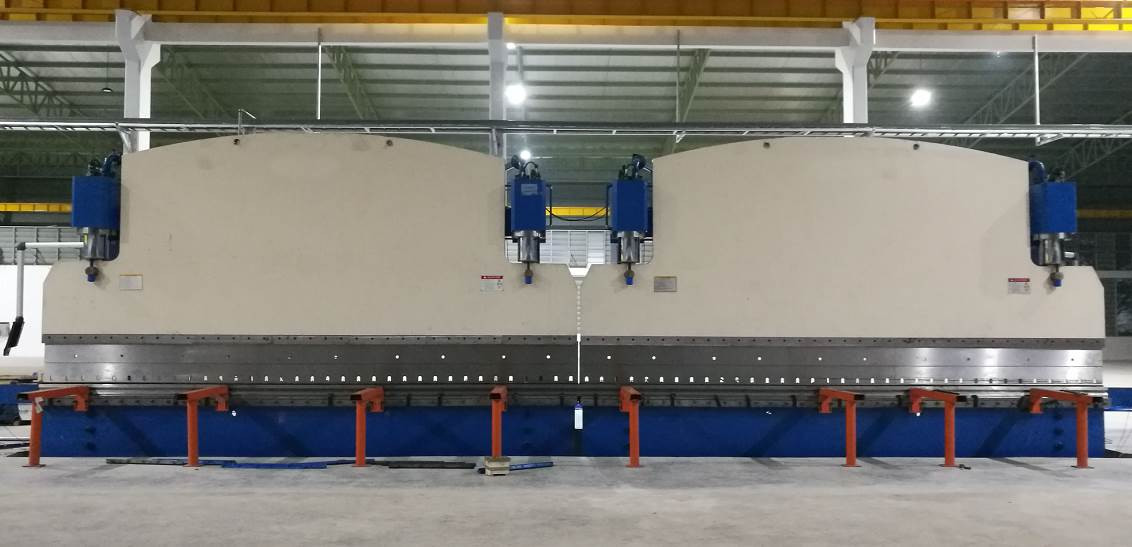

Partie avant de la machine



Le frein à pression hydraulique CNC en tandem est présenté sous forme de modèle: 2-WE67K-400/7000 0



Le frein à pression hydraulique CNC en tandem est présenté sous forme de modèle: 2-WE67K-400/7000 1











Côté de la machine

Le frein à pression hydraulique CNC en tandem est présenté sous forme de modèle: 2-WE67K-400/7000 2

Le frein à pression hydraulique CNC en tandem est présenté sous forme de modèle: 2-WE67K-400/7000 3







Système de déchargement latéral
Le frein à pression hydraulique CNC en tandem est présenté sous forme de modèle: 2-WE67K-400/7000 4
