| Nom De Marque: | CMC |
| Model Number: | 6X1600 |
| MOQ: | 1 série |
| Prix: | Négociable |
| Conditions De Paiement: | T/T, L/C basé sur EXW / FOB / CIF |
| Capacité à Fournir: | 1 jeu / mois |
Détail rapide:
| Nom | Autre nom | Nom de marque | CMC |
| Coupe à la longueur de la ligne pour le poteau lumineux |
décoiler, machines de découpe de bobines en acier, Il coupe. machines de découpe pour poteaux lumineux; |
Caractéristique | Notre ligne est différente avec la coupe traditionnelle à la longueur, vous pouvez obtenir une feuille en forme d'échelle avec un côté petit et un côté plus large |
| Capacité de coupe |
Épaisseur de 2 à 6 mm 12000 mm de longueur Largeur de 800 à 1600 mm |
Utilisation industrielle | Poteaux de lampadaires industriels |
Définition:
Paramètre technique
1Épaisseur du matériau: 2 mm-6,0 mm pour l'acier doux laminé à chaud Q235A
2Largeur du matériau: 800-1600 mm
3Poids de la bobine en acier: max 15 tonnes
4- diamètre intérieur de la bobine en acier: Φ500 mm-Φ750 mm
5Vitesse de nivellement: 5 à 15 m/min.
6Nombre de rouleaux de nivellement: 13
7Diamètre des rouleaux de nivellement: 130 mm
8- Longueur de l'échelle: 2000-12000 mm selon les besoins.
10Tolérance de longueur de coupe: ± 15 mm (sur une plaque de 8 m de longueur)
11- Puissance du moteur de nivellement principal: 37 kW (total environ 57 kW)
12. largeur de la surface de la machine:environ 7000 mm
Applications:
Il est destiné au décodage, au nivellement, à la découpe, au découpage des bords de grattage et au découpage conique de matériaux légers,
pour obtenir une plaque d'acier de petite largeur d'un côté + une plaque d'acier de grande largeur d'un côté.
Les spécifications
1- Une roue de chargement en acier:
En haut et en bas: hydraulique
Moteurs à moteur
Poids maximal au chargement: 15 tonnes

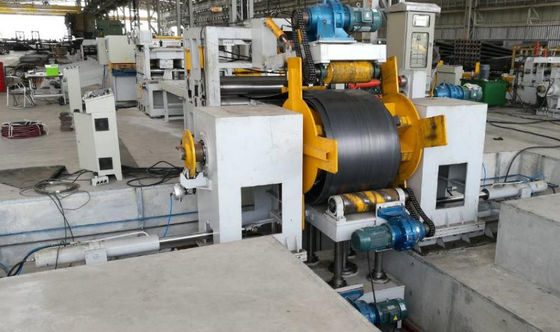

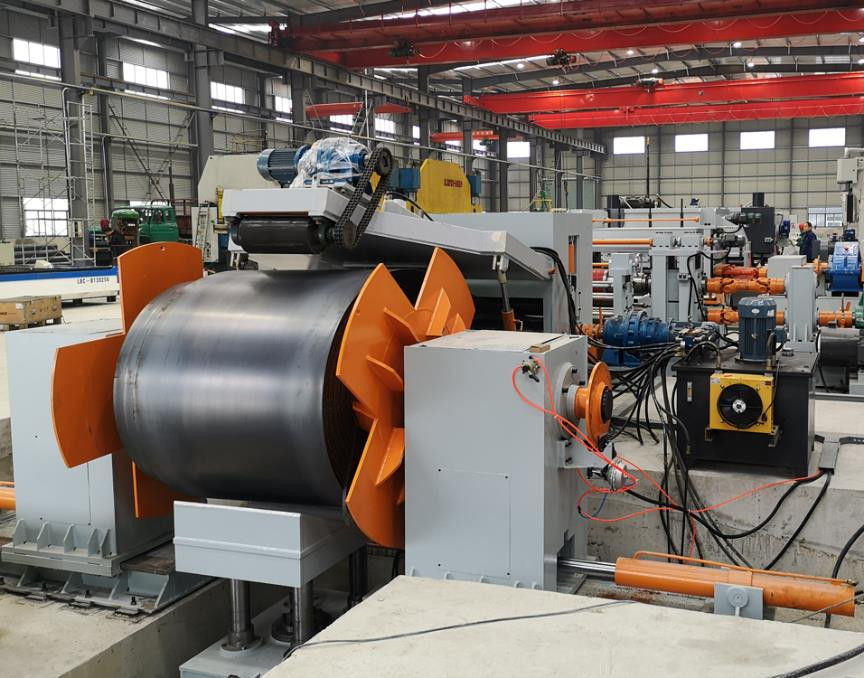

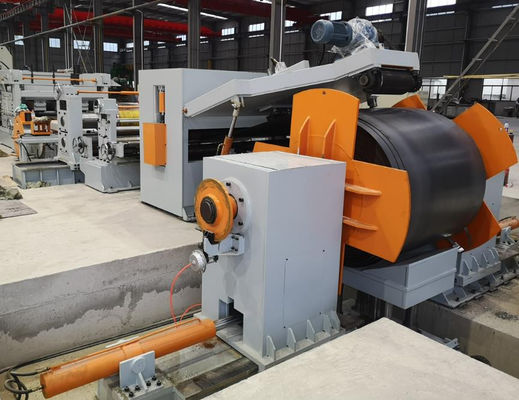

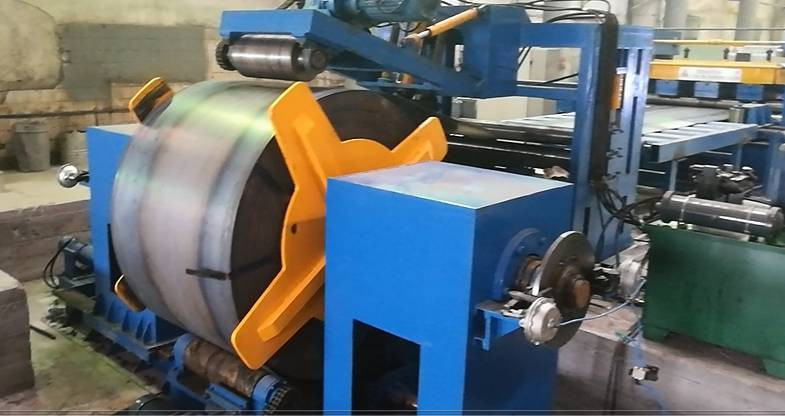

2. Décoiler hydraulique à double tête de type parapluie:
Y compris: moteur, réducteur,
Le système de chaîne prend le virage pour tourner.
Ouverture et fermeture: hydraulique
Poids maximal au chargement: 15 tonnes
3- Unité de nivellement: (type à deux couches),
à deux rouleaux à couches,
13 rouleaux, dont 2 rouleaux d'alimentation, 11 rouleaux de nivellement
Matériau du rouleau de nivellement: 42Cr. diamètre: 130 mm, si éteint
Deux couches rouleaux de nivellement, moteur à entraînement vis à ver pour ajuster la couche vers le haut et vers le bas
Le système de transmission comprend un moteur réglable en vitesse, un réducteur, etc.
Les rouleaux d'alimentation sont alimentés à l'hydraulique.
L'unité est équipée d'un système de guidage.
mesure de longueur
Le codeur de comptage de longueur est installé sur le rouleau
4. Coupe (coupeuse à plasma manuelle préparée par le client)
5Unité de coupe à double tranchant.
Il est destiné à couper le bord de grattage de la plaque d'acier laminée à chaud pour obtenir la largeur exacte du poteau lumineux.
Il s'appuie sur le principe du cisaillement par laminage pour couper la tôle d'acier.
Il est destiné à contrôler la coupe droite en modifiant la position de la lame de découpe pour obtenir une feuille de poteaux légers de largeur différente.
Y compris:
Table de support avec rail
D'une épaisseur n'excédant pas 50 mm
Unité de découpe de bords à double lame avec moteur et boîte de vitesses.
6. Unité de découpe de cône
La machine de découpe conique est basée sur le principe du cisaillement par laminage pour couper la tôle d'acier.
Il est destiné à contrôler le degré de coupe du cône en modifiant la position du bouchon sur le dolly pour contrôler la vitesse de découpe du cône.
Y compris:
Table de support avec rail
D'une épaisseur n'excédant pas 50 mm
Unité de découpe de bords à lame unique avec moteur et boîte de vitesses.
7Tableau de support de type boule pour feuille conique finie
8Système électrique:
Tableau de commande central. PLC, onduleur à courant alternatif ont la caractéristique d'une réponse rapide et une bonne activité, qui peut contrôler efficacement la précision de mesure et la vitesse de fonctionnement.
9Système hydraulique:
Puissance hydraulique 25 L/min
Y compris: station hydraulique, soupapes, réservoir d'huile, joint, tuyau souple, tuyau dur, etc.
Quelle est la différence avec notre coupe standard et économique?
Comparé à la coupe standard en longueur, le type économique ne présente pas:
1) pressage hydraulique, tête de pelle, pince et dispositif d'alimentation
L'utilisateur doit utiliser une grue pour soulever et guiller la tête de la feuille à l'unité de nivellement
2) machine à cisailler à poutre hydraulique: QC12Y-6X2000
Pour couper la feuille, l'utilisateur doit utiliser une découpeuse à plasma manuelle.
Communication avec les clients
Client: Comment couper une feuille d'un côté de petite largeur et d'un côté de grande largeur par cette machine?
Fournisseur: Premièrement, il y a une unité de découpe à double bord, il est pour couper le bord de grattage de la plaque d'acier laminée à chaud pour obtenir la largeur exacte pour le poteau de lumière,
et puis nous pouvons utiliser notre unité de découpe conique pour couper la tôle d'acier en 2 morceaux avec un côté petit et un côté plus grand.
Il y a un dolly à l'avant de l'unité de coupe. il est pour contrôler le degré de coupe conique. en changeant la position du bouchon sur dolly
pour contrôler la vitesse de découpe conique.
Combien de modèles avez-vous pour couper en longueur?
Fournisseur: Nous avons trois types, modèle n° 6X1600 - 12 mètres (pour la longueur maximale de coupe 12 mètres), modèle n° 6X1600 - 14 mètres
(la longueur maximale de coupe est de 14 mètres) et le modèle no 6X1600 - 16 mètres (pour la longueur maximale de coupe est de 16 mètres).
Client: Combien de temps dure votre période de garantie de qualité?
Fournisseur: Notre garantie de qualité de la machine est de 1 an. Une fois que la machine arrive à l'atelier du client, nous enverrons des ingénieurs pour l'installation, la mise en service et la formation de la machine.Vous pouvez également envoyer des ingénieurs à notre atelier pour l'étude de fonctionnement avant la livraison de la machine.
