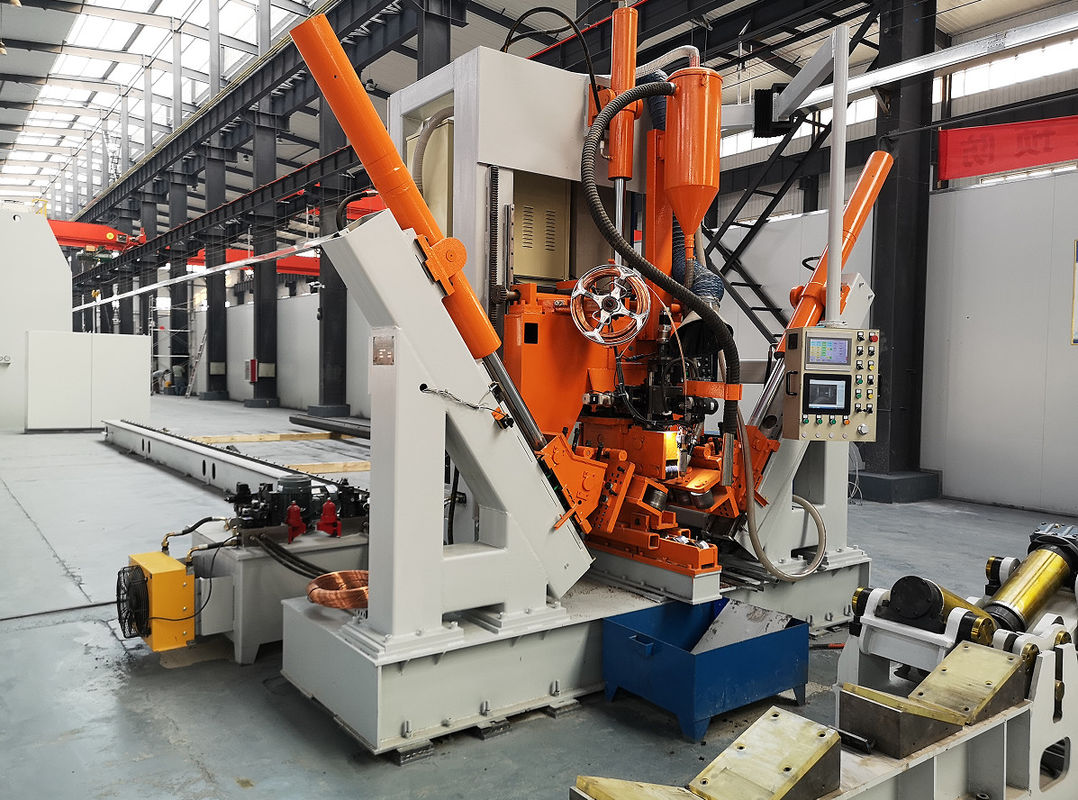

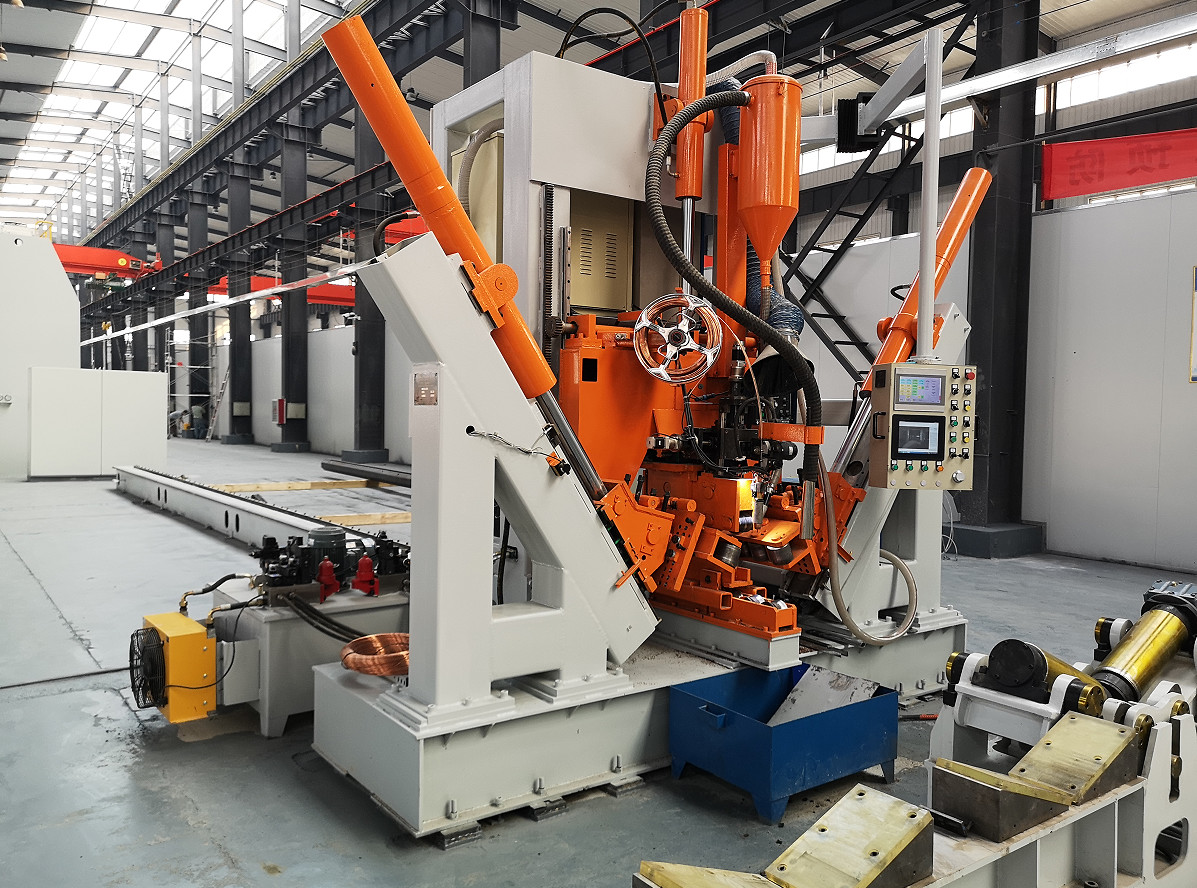

HM600/12000 machine de soudage à couture à mât élevé et à monopole

 à haute résistance à l'usure
Modèle:HM.600/12000

Type de rouleau
Spécialement conçu pour les lampadaires de rue, les monopoles, les pylônes à mât élevé, les pylônes de communication 5G.

Dimension de diamètre: 60 à 600 mm, épaisseur: 3 à 12 mm, longueur: 12000 mm

Machine de soudage à arc submergé à arc unique standard à arc unique

Portée de l'application: adapté à la soudure automatique longitudinale à fermeture automatique sur des poteaux de grande longueur et de taille moyenne, tels que les poteaux 5G, les monopoles, les poteaux à mât élevé et les poteaux d'éclairage de rue normaux

Cette machine est généralement adaptée au soudage de pôles polygonaux et coniques de taille moyenne, particulièrement adaptée au pôle qui n'a qu'une ou deux coutures.Le chariot est équipé d'un moteur réglable de vitesseLe cylindre hydraulique fait que la roue de pression serre le poteau et le souder en même temps.

Caractéristiques de propriété:

Réglage automatique CNC, système CNC, avec le changement de diamètre du poteau, régler automatiquement la pression, régler automatiquement la position du pied de pression,correspond automatiquement à la vitesse et à la position d'alimentation, maintenir la couture de soudage toujours dans l'état fermé, pour assurer le soudage en douceur.

Sur la base de la qualification du procédé précédent, après le soudage, il n'y a pas de torsion de la soudure au pôle,et il n'y a pas besoin pour le personnel de pincer et de tourner la tige à l'arrière de la machine pour centrer la soudure.

Le pôle de conduite est commandé par conversion de fréquence, avec fonction d'arrêt de freinage électrique pour assurer la stabilité de la soudure de la tête et de la queue,ce système peut souder le poteau de petite extrémité à l'extrémité inférieure pleine zone et presque aucune longueur gauche hors de soudageCette méthode réduit le travail manuel du prochain processus.

Le nombre de rouleaux de serrage est de 3 ensembles, l'avantage est de réduire la pression du rouleau sur la surface du pôle, et de réduire les rayures sur la surface.pôle polygonal et pôle coniqueIl peut être de même diamètre ou conique.

Le chariot de type poussant avec fonction de retour rapide motorisé, pas besoin de l'opérateur pour pousser manuellement et il réduit l'intensité du travail des opérateurs.

Le chariot arrière pousse avec un dispositif de serrage pneumatique, c'est simple et rapide comparé au serrage manuel.

Le côté de déchargement est de type rouleau, ce qui est pratique pour le chargement et le déchargement, et est propice à réaliser l'automatisation des matériaux en amont et en aval.Le chargement et le déchargement peuvent être sur le même côté pour faire l'opérateur éviter le mouvement longue distanceL'opérateur n'a besoin de travailler que dans la position de la machine hôte, ce qui réduit considérablement l'intensité du travail.

En pratique, la position de la couture de soudage est rarement ajustée, ce qui réduit l'intensité de travail des opérateurs.

Grâce à la caméra installée sur la tête de la machine, la couture de soudage est reflétée sur l'écran du panneau de commande principal, ce qui rend le suivi de la couture de soudage simple et facile,et de réduire l'intensité du travail de l'opérateur pour la surveillance du soudage- Je ne sais pas.

La pression d'huile et le système CNC auto-développés, rendant le pôle soudé rond et la déformation petite.

Opérateur: 1 personne.

Plateau à rouleaux de déchargement, 5 ensembles (convient pour un poteau de 12,14 m)

Selon la disposition de l'atelier de l'acheteur, des machines avec différentes directions de travail peuvent être fournies

Pour les exigences particulières des clients, la machine peut être spécialement conçue et fabriquée pour répondre à différents pôles partout dans le monde




La machine est composée des pièces suivantes:
Table de travail longue pour le déménagement de chariots
Cadre principal du portique
Système d'entraînement du chariot
Plateau à rouleaux de déchargement, 5 ensembles (convient pour un poteau de 13 m)
Partie de serrage hydraulique (y compris les rouleaux de serrage, adaptés aux poteaux de taille moyenne)
Système de soudage à l'arc submergé, avec système d'alimentation en fil
Système de récupération de flux
Système hydraulique
Système de commande

Rouleau de fixation, conformément aux exigences du client.
Avec 1 ensemble adapté pour le monopole haut mât, moule de pôle 5G.

1 ensemble adapté aux poteaux d'éclairage de rue normaux,diamètre minimum de 60 mm ((poteaux ronds et poteaux coniques)
1 ensemble adapté aux poteaux d'éclairage de rue normaux, dont le diamètre minimum est de 60 mm (poteaux octogonaux)

1 ensemble de dispositifs de serrage arrière adaptés aux poteaux de feux de rue normaux (inclut un petit outil, adapté aux poteaux de très courte longueur, tels qu'un bras de 1 à 2 mètres de long)
