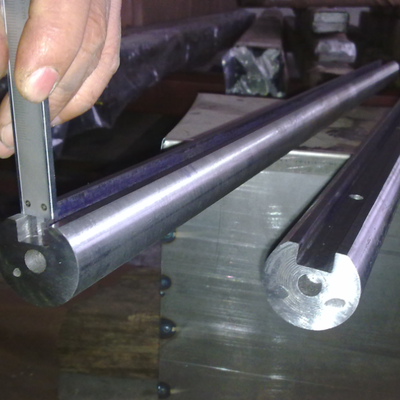

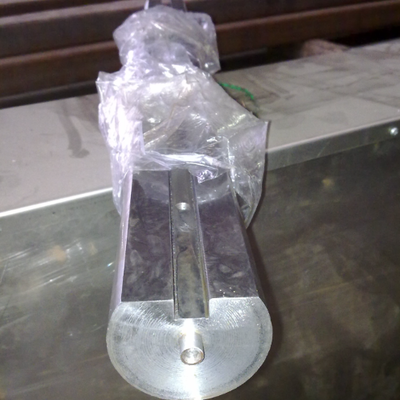

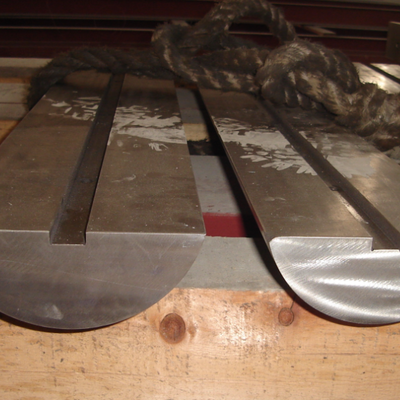

Jeu de matrices CNC d'outillage de presse plieuse avec matériaux 42CrMo et T7 pour un pliage de précision

L'outillage de presse plieuse (jeu de poinçons et de matrices) est conçu pour les machines de presse plieuse hydrauliques et CNC utilisées dans les processus de pliage et de formage de tôle. Il contrôle l'angle de courbure, le rayon et la précision du formage dans les applications de fabrication industrielle de métaux. L'outillage convient aussi bien aux opérations de pliage standard qu'aux opérations de formage complexes. Différentes qualités de matériaux telles que 42CrMo et T7 sont utilisées pour répondre à diverses exigences de charge de travail et de production.

Dans les processus de pliage de tôle, la sélection des outils affecte directement :

• Précision de l'angle de pliage
• État du marquage de la surface
• Stabilité de formage
• Durée de vie de l'outil

Une sélection incorrecte des outils peut entraîner un écart d'angle ou des résultats de formage incohérents pendant la production.

Matériau du poinçon supérieur :

• T7/T7A
• C70W/C70E2V

Matériau de la matrice inférieure :

• 42CrMo/42CrMo4/SCM440/4140

Outillage 42CrMo :

• Trempe et revenu
• Trempe à l'huile à 860°C
• Trempe à 390°C

Outillage T7 :

• Durcissement des bords de la surface
• Répartition contrôlée de la dureté
• Résistance à l’usure et ténacité équilibrées

• Tolérance de meulage de précision jusqu'à ± 0,01 mm
• Convient aux presses plieuses de 40T à 3000T
• Performances de formage stables pour une production répétée
• Profils standards et personnalisés disponibles
• Compatible avec les lignes de pliage de tôles industrielles
• Cycle de service long dans des conditions de fonctionnement continu

Compatible avec les principaux systèmes internationaux de presses plieuses utilisés dans le traitement industriel de la tôle. L'interface d'outillage peut être personnalisée en fonction des spécifications de la machine.

L'outillage de presse plieuse fonctionne par transmission de force mécanique :

1. Le poinçon applique une force vers le bas
2. La tôle est positionnée sur la matrice
3. Le système hydraulique génère une force de flexion
4. L'ouverture de la matrice détermine l'angle et le rayon de courbure
5. Le matériau est façonné selon la forme requise

Différents profils d'outillage sont utilisés pour différentes géométries de pliage.

Le choix de l'outillage dépend de :

• Épaisseur de la feuille et type de matériau
• Angle et rayon de courbure requis
• Tonnage de la machine (gamme 40T-3000T)
• Volume de production et exigence de durabilité

Sélection recommandée :

• T7 → applications générales de pliage
• 42CrMo → production à haute résistance/cycle long

• Fabrication de structures en acier
• Industrie de transformation de la tôle
• Fabrication d'armoires électriques
• Production de poteaux lumineux (formage conique)
• Ateliers de fabrication métallique industrielle

• Production OEM basée sur des dessins
• Prise en charge de la conception structurelle ODM
• Outillage de profil de pliage personnalisé disponible
• Exigences de formage spéciales prises en charge
• Production par lots pour les utilisateurs industriels

• Production de meulage de précision CNC
• Système de processus contrôlé par traitement thermique
• Inspection complète avant expédition
• Système de traçabilité des numéros de série
• Contrôle cohérent de la géométrie des outils

Il est utilisé pour plier et former des tôles sur les presses plieuses hydrauliques et CNC.

Le 42CrMo est utilisé pour les applications à haute résistance et longue durée de vie, tandis que le T7 est utilisé pour les conditions générales de flexion.

Oui, l'outillage peut être personnalisé en fonction de dessins, d'échantillons ou des exigences de la machine.

Il est compatible avec la plupart des presses plieuses standards de 40T à 3000T.
