ligne coupée en longueur pour poteau lumineux

Coupez à la longueur.pour les poteaux lumineux, modèle: CTLA8x1800

(Types entièrement automatiques, levage à 4 couches)

Caractéristiques de propriété:

Tout à fait. a)à l'extérieurctype, si vous avez la bonne largeur pour le poteau, la longueur contrôlée par CNC,conique sun peu avec l'automatisation,

Système automatique de déchargement et d' empilage des plaques.

Avec unité de découpe à double tranchant et une unité de découpe conique.

(NOTE: système d'empilement automatique pour plaque de moins de 6 mm, plaque à poteaux légers)

Applications:

Il est destiné au décodage, au nivellement, à la découpe, au découpage des bords de grattage et au découpage conique de matériaux légers,

pour obtenir une plaque d'acier de petite largeur d'un côté, une plaque d'acier de grande largeur d'un côté.

Paramètre technique et dispositifs composés

Paramètre technique

• Épaisseur du matériau:3mm-8 mm pour l'acier doux laminé à chaud Q235A (Q345 = 6 mm),
• Largeur du matériau:Je vous en prie.1800 mm
• Poids de la bobine en acier:Je suis désolé.30tonnes
• Diamètre intérieur de la bobine en acier:Φ508mm-Φ760 mm
• Vitesse de nivellement:5-15M/min
• Nombre de rouleaux de nivellement: 13
• Diamètre des rouleaux de nivellement:144 mm
• Distance du rouleau de nivellement: 150 mm
• Matériau du rouleau de nivellement: GCr15
• Dureté du rouleau de nivellement: HRC55- 58 ans
• Dispositif de roulement de support: 3 unités
• Diamètre du rouleau de support: 150mm
• Plage de longueur pour l'échelle:2000Je ne sais pas.12000 mm selonexigences
• Tolérance de la longueur de coupe:± 15 mm (base sur une plaque de 8 m de longueur)
• Puissance du moteur de nivellement principal: 45en kW,960 tours par minute
• Capacité de la machine à tondre:8mmx25Pour les pièces détachées
• Angle de rotation de la tondeuse: max.1.5Le degré.
• doublebords et côneVitesse de découpage  15m/min.
• Le pouvoir deprincipalemoteur pour coupe11kW
• Vitesse de déplacement de la Dolly:15m/min,réglable
• Sun peu couteauMatériau: H13k
• Coupe bLaidediamètre:310 mm
• Coupe conique Diamètre du rouleau de pincement:310 mm
• Largeur interne maximale de l'unité de double découpe:1 800 mm
• Largeur interne maximale de l'unité de découpe conique:2400 mm
• largeur de la surface de la machine:environ 7000 mm

Détails du dispositif

1Une voiture chargée en acier.

En haut et en bas: hydraulique

Moteurs à moteur

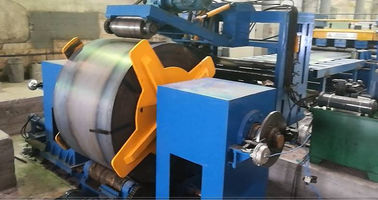

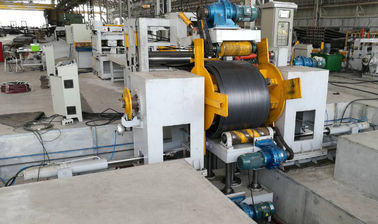

2Décoiler hydraulique à deux têtes:

Y compris:unité gauche et droite,

avec frein qui donnent à l'arbre une tension de rotation.

Ouverture et fermeture: hydraulique

3.Presser et guider à l'hydraulique, dispositif hydraulique à tête de pelle, pinceaule dispositif

Il est composé d'un cadre, d'un dispositif hydraulique de pressage et de guidage, d'un dispositif hydraulique de tête de pelle, d'un pinceaurouleau

et système de conduite à moteur, etc.

• Dispositif hydraulique de pressage et de guidage:

Il est composé d'un bras hydraulique de pressage et de guidage, d'une roue de pressage et de guidage, d'une boîte de vitesses, d'un moteur, etc.

• Dispositif hydraulique de tête de pelle:

Il est composé d'un dispositif hydraulique de contraction de la plaque de pelle, d'une plaque de décharge, d'un dispositif hydraulique, etc.

• Dispositif de pincement hydraulique

Il est composé d'une glissière, de 2 rouleaux de pincement, d'un dispositif de pincement hydraulique, d'un cadre, etc.

• Partie de puissance du dispositif de pincement hydraulique

Il est composé d'un moteur à courant alternatif, d'une boîte de vitesses, d'un groupe de broches et de connecteurs, d'un support de roulement, d'un joint universel, etc.

4Table de travail à roulement moyen

5.Dispositif de guidage

Il est composé d'un châssis de guilde, d'une plaque plane mobile, d'un dispositif de réglage de guidage et d'une roue verticale.

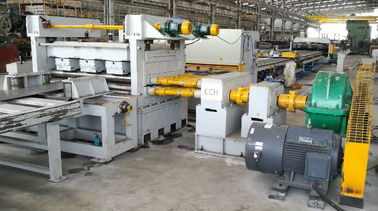

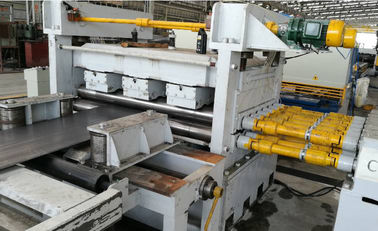

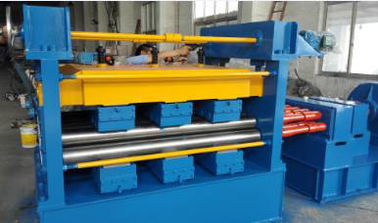

6.Unité de nivellement:(quatretype de couche)

C'est l'équipement de base de cette ligne qui est divisé en partie d'alimentation et partie hôte.

La partie d'alimentation est composée d'un support de puissance, d'un décélérateur,Unemoteur réglable en C,UneC armoire électrique

(Conducteur de moteur à fréquence de courant alternatif), l'accouplement, le boîtier de distribution de l'énergie, la roue de la courroie, la courroie, le joint universel et le frein YWZ, etc.

La partie hôte est composée d'un support inférieur, d'un cadre, d'un support sous l'essieu, d'un support d'essieu coulissant, d'un rouleau de nivellement, d'un cadre supérieur de support,

un support de roue, une roue de support, un dispositif électrique de levage et de pressage, accompagnés de 2 pièces de pressage

moteur, pompe à lubrification manuelle.

Caractéristiques de cette machine:

Il a adopté le cas de distribution de puissance, chaque rouleau de nivellement sont connectés avec l'accouplement croisé universel, levage vers le haut et vers le bas

Les rouleaux sont tous deux actifs, la vitesse linéaire est la consistance, de sorte que les frictions entre la surface du rouleau et la plaque diminueront, ce qui pourrait

l'efficacité de nivellement rapide.

Il y a deux ensembles de roulements à rouleaux des deux côtés de l'essieu de nivellement, un ensemble de roulements à poussée plane utilisés pour diminuer le

Les effets de l'effet de levier sont les suivants:

Deux groupes de roues de support sont installés sur la machine pour régler les côtés avant et arrière.

pour soutenir le rouleau principal et augmenter la dureté du rouleau et l'efficacité de nivellement rapide.

qui pourrait empêcher l'entrée en roulement des scories d'oxyde.

La machine est d'adopter l'engrenage de ver et la tige de ver, grande torsion sur le réglage de décélération bipolaire et de pressage, pressage lourd

Il peut être réglé individuellement et synchronisé pour soulever et appuyer, et régler manuellement le micro-ajustement.

Le rouleau de nivellement est l'extinction par induction à moyenne fréquence, un niveau plus profond qui pourrait éviter de brûler le roulement en cas de manque d'huile et

Cela pourrait prolonger la durée de vie de la machine.

Les composants principaux sont vibrant par vibrateur avancé dans la maison qui pourrait démolir le stress et réduire la flexion.Le moteur est un moteur réglable de vitesse à courant continu,L'équipement est équipé d'une plaque centrale Eurotherm qui pourrait réduire les temps de levage et de freinage (deux tiers de temps de freinage plus courts que les temps ordinaires) et une efficacité de nivellement rapide..

7.Type de roulementMachines à découper:

Y compris:La coupe hydraulique du faisceau oscillant Q12Y-6*2000.

Le cisaillement peut être tourné 3 degrés pour être adapté à la plaque de pôle de lumièreJe coupe.

Après le cisaillement, la plaque seraparallélogramme, de cette façon réduit les déchets matériels et être facile pour le prochain processus de fabrication de pôle de lumière

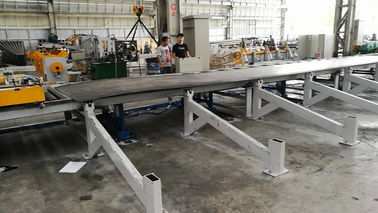

8.PTable de support de longue longueur + dolly, avec dispositif d'automatisation:

Il y a une poupée à l'avant duà double tranchantIl est destiné à contrôler lecoupe droite et taille de plaque rectangulaire.En changeant la position du bouchon sur le dolly pour contrôler leTaille de plaque rectangulaire.

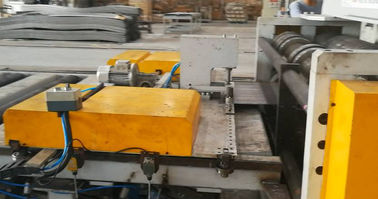

La poupée avec conduite motorisée, elle peut se déplacer à la bonne position sur la table en fonction de la longueur de la plaque du poteau.

LeTableaurouleau avec conduite motorisée, lorsque le rouleau est plongé par moteur, la plaque peut se déplacer vers le découpageunitéet pas besoin de pousser la plaque manuellement.Etrès roulant avec embrayage pneumatique, il peut être entraîné par moteur et chaînesystème, peut aussi déplacer la plaquemanuellementpour régler la plaque.

Tant sur la poupée que dans le froidDans l'unité de découpe de bord, il y a un dispositif pneumatique pour arrêter la plaque de poussée pour obtenir la bonne dimension de la plaque rectangulaire.

9Dispositif de levage de plaque.

TSon appareil comprend deux cylindres pneumatiques, et il peut être déplacé à différents endroits selon la longueur de la plaque.

WUne fois que la plaque atteint l'avant de l'unité de découpe, la plaque s'arrête, ce dispositif s'élèvela plaque, afin que la poupée puisse serrer et déplacer la plaque.

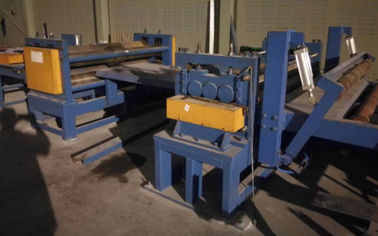

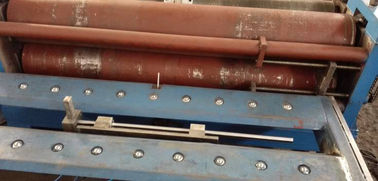

• Unité de coupe à double tranchant.

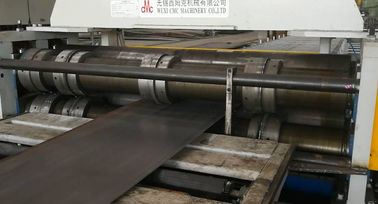

Le doublele bordLa machine à découper est basée sur le principe de cisaillement par laminage pour couper la tôle d'acier.

Il est destiné à couper le bord de grattage de la plaque d'acier laminée à chaud pour obtenir la largeur exacte du poteau lumineux.

Y compris:deux paires de rouleaux de pincement, moteur, boîte de vitesses, quatre lames

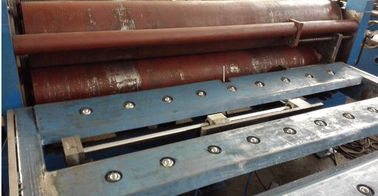

Deux rouleaux de type vis vers le haut et vers le bas, avec deux paires de lames de découpe.

Les rouleaux à vis permettent de régler facilement la lame de coupe à n'importe quelle position pour couper n'importe quelle plaque.

Il y en a 11.PTable de support de longue longueur + dolly, avec dispositif d'automatisation:

Il y a une dolly à l'avant de l'unité de découpe. Elle est pour contrôler le degré de coupe conique.

Le bouchon sur la poulie pour contrôler la vitesse de découpe conique.

La poupée avec conduite motorisée, elle peut se déplacer à la bonne position sur la table en fonction de la longueur de la plaque du poteau.Uneet

Serrez la plaque pour obtenir la direction de déplacement de la plaque droite.

LeTableaurouleau avec conduite motorisée, lorsque le rouleau est plongé par moteur, la plaque peut se déplacer vers le découpageunitéet non

Il faut pousser la plaque manuellement.Etrès roulant avec embrayage pneumatique, il peut être entraîné par moteur et chaînesystème, peut également

Déplacez la plaque.manuellementpour régler la plaque.

Tant sur la poupée que dans le froidEn effet, il y a des dispositifs pneumatiques pour arrêter la plaque d'appuis afin d'obtenir la plaque d'appuis.

angle de coupe.

12Dispositif de levage de plaque.

TSon appareil comprend deux cylindres pneumatiques, et il peut être déplacé à différents endroits selon la longueur de la plaque.

Wune fois que la plaque atteint l'avant de l'unité de découpe, la plaque sera arrêtée, ce dispositif va monterla plaque, afin que le

Dolly peut serrer et déplacer la plaque.

13. Unité de découpe de cône

La machine de découpe conique est basée sur le principe du cisaillement par laminage pour couper la tôle d'acier.Je prends une plaque de trapèze.

avec un certain taux de rétrécissement.

Y compris:deux paires de rouleaux de pincement, moteur, boîte de vitesses, rouleaux de pincement haut et bas, deux lames,

Deux rouleaux de type vis vers le haut et vers le bas, avec une paire de lames de découpe.

Les rouleaux à vis permettent de régler facilement la lame de coupe à n'importe quelle position pour couper n'importe quelle plaque.

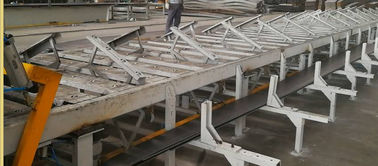

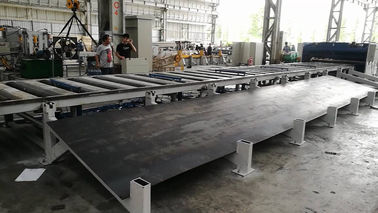

14Tableau de support à bille pour plaque conique finie

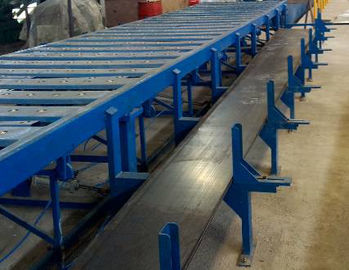

15.Système automatique de déchargement et d'empilement des plaques coniques

Il y a deux pneumatiquespincerDes rouleaux.TIl est avec la conduite motorisée, quand le rouleau est

La plaque conique peut se déplacer à une distancecoupeUnité.WQuand la plaque a cessé de bouger, le rouleau est monté.

La plaque de cuisson sera soulevée et donnera l'espace pour décharger la plaque.

UEn dessous de la table, il y a 12 unités de déchargement pneumatique.THé, tu peux te lever du milieu de la table, puis deux morceaux

La plaque conique glisse sur les deux côtés du support d'empilement.

16.Système électrique:

La table de commande centrale.

Pour le découpage à double tranchant et le découpage conique, égalementPLC, le pilote de l'onduleur AC ont la caractéristique de la réponse rapide et une bonne activité,

qui peut contrôler efficacement la- Une poupée.la vitesse de fonctionnement.

17Système hydraulique:

Puissance hydraulique 25 L/min

Y compris:station hydraulique, soupapes, réservoir d'huile, joint, tuyau souple, tuyau dur et ainsi de suite

18.Pneumatiquesystème:

Fou de l'embrayage de table, de l'appareil de levage de plaque, du dispositif de déchargement de plaque etc.

19Option suivante:

Pour les autresUnité de nivellement après coupure conique.

Raugmenter la tension de la plaque d'acier, et facile pour le prochain processus.

(cetteunité adaptée à une plaque d'épaisseur inférieure à 6 mm pour un poteau de lampadaire)

20Option suivante:Système hors ligne de plaque

(Après que la plaque ait été coupée en longueur, le système peut déplacer la plaque sur le côté de la machine.)
