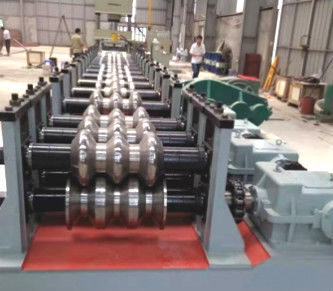

Petit pain de rambarde de la CE 476mm formant la machine pour la feuille d'épaisseur de 4mm

petit pain de rambarde formant la machine pour la feuille d'épaisseur de 4mm

nous sommes un fabricant professionnel occupé à concevoir et produisant tous les types de haute précision, la technologie de taille, professionnellement conçue laminent à froid former des machines. Utilisant la technologie de pointe et le logiciel de incorporation de conception de COPRAH, nous pouvons fabriquer aux normes internationales pour nos clients.

Paramètres de machine d'I.Basic

1. Propriétés mécaniques et caractéristiques des matières premières
2. Matériel : Feuille galvanisée par Q345B
3. Épaisseur : 2.5~3.0mm
4. Largeur : 450-476mm
5. Poids : 65KG
6. Caractéristiques des produits
7. Produit : dessin de sous-produit
8. Largeur de produit : ± 5mm de 310mm
9. Taille de produit : ± 5mm de 81mm
10. Spécifications produit
11. Formation de la méthode : Formation Cold roll
12. Vitesse de production : ≤10m/minute
13. Direction de alimentation : alimentation gauche
14. Tension principale : 380V, 50Hz
15. Puissance totale d'unité : au sujet de 20.7KW
16. Incidence d'arbre d'entraînement : 6026
17. Ascenseur de Turbo : SWL10-3/23-FU3
18. Moteur de motivation essentielle : YVP180M-4-15
19. Réducteur : ZQ500-48.57
20. Matériel de panneau mural : A3
21. Matériel d'axe : 40
22. Matériel de moule : Gcr15

II, aperçu de structure d'équipement

Le cadre d'équipement est traité par la plaque d'acier A3, après traitement vieillissant, structure de 3 rouleaux, 1 supérieur et 2 inférieurs, le rouleau inférieur adopte une structure fixe, le rouleau supérieur adopte l'ajustement de mouvement de glisseur, et 3 ensembles de commande de boîte de turbine sont conduits par le moteur pour ajuster le supérieur et inférieur la boîte de turbine est reliée par une bielle pour assurer la synchronisation de 3 ensembles de boîtes, et les 3 plats de mur indépendants sont reliés par un axe pour assurer le parallélisme de la machine entière. Le diamètre de l'axe de rouleau est 110mm. Il y a deux ensembles de moules sur les left and right, un pour l'arc intérieur et un pour l'arc externe, et un ensemble du moteur 15KW principal. Il est conduit par un réducteur ZQ500, qui conduit les axes inférieurs gauches et droits par des vitesses. Le module de vitesse est 10m, un pour chacun gauche et droit. Le produit est traité par la console d'opération.

III, liste de contrôle de configuration d'équipement
