| Nom De Marque: | CMC |
| Model Number: | 6X1600 |
| MOQ: | 1 ensemble |
| Prix: | Négociable |
| Conditions De Paiement: | CHANGHAÏ départ usine/FOB CAF |

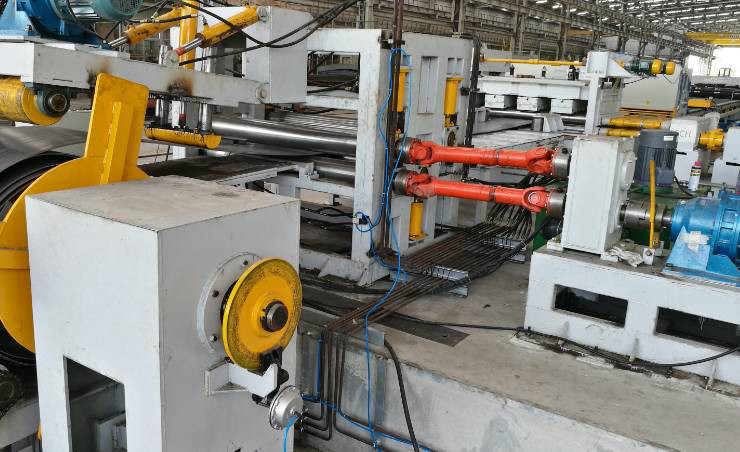

800 - la bobine laminée à chaud d'acier doux de 1600mm Q235A a coupé à la ligne de machine de longueur
Application :
Il est pour le matériel de poteau léger déroulant, nivelant, coupant, fendant de bord de coup de racloir et processus de fente de chandelle, pour obtenir une petite largeur latérale, une grande plaque d'acier de largeur de côté.
Détail rapide :
| Nom | L'autre nom | Marque | CMC |
| Coupez à la ligne de longueur pour le poteau léger |
Decoiler, Découpeuse en acier de bobine, Fente, Découpeuse pour le lightpole ; |
Caractéristique | Notre ligne est différente avec la coupe traditionnelle à la longueur, vous pouvez obtenir la feuille en forme d'échelle avec une une de côté plus grande largeur latérale petite et |
| Coupure de la capacité |
2-6mm dans l'épaisseur 12000mm dans la longueur 800-1600mm dans la largeur |
Utilisation industrielle | Poteau de réverbère industriel |
Paramètre technique
1. Épaisseur de matériel : 2mm-6.0mm pour l'acier doux laminé à chaud de Q235A
2. Largeur de matériel : 800-1600mm
3. Poids de la bobine en acier : 20 tonnes maximum
4. Diamètre intérieur de la bobine en acier : Φ500mm-Φ750mm
5. Mise à niveau de la vitesse : 5 - 15m/min
6. Nombre de niveler des rouleaux : 13
7. Mise à niveau du diamètre de rouleaux : 160mm
8. Chaîne de longueur pour l'échelle : requirments s'accordants de 2000~12000mm.
10. Tolérance de longueur de coupe : ±15mm (base de plat de longueur de 8m)
11. Puissance de mise à niveau principale de moteur : 37kw (total au sujet de 65KW)
12. secteur de largeur pour la machine : environ 7000mm
Caractéristiques
1. Voiture de chargement de chariot de bobine en acier :
En haut et en bas : Hydraulique
Déplacement horizontal : motorisé
Poids de Max.loading : 15Tons
2. Type tête double hydraulique decoiler de parapluie :
Y compris : Motorisé épongez, moteur, réducteur,
Le système à chaînes prend le décalage pour tourner. La direction de rotation peut être dans le sens horaire et unclockwise.
Ouvert et étroit : Hydraulique
Poids de Max.loading : 15Tons
3. Dispositif hydraulique de guider-pressing, tête de pelle, de pincement et d'alimentation :
Il est pour prendre la tête de la bobine en acier à l'unité de alimentation, hydraulique et à la presse pour éviter la bobine en acier lâchement.
Des deux la rotation rouleaux alimente le matériel pour affiler fendre l'unité. Le rouleau haut en haut et en bas : hydraulique
4. Table de travail de roulement moyenne de manière : 4M
5. Mise à niveau de l'unité : (type étendu par deux),
Y compris : moteur réglable de vitesse, réducteur, boîte de vitesse.
Le rouleau de mise à niveau sont affaire avec les traitements thermiques, 40Cr. HRC48
À travers le total 13 de rouleau. (1 paire y compris de galet presseur)
La base de rouleau à travers le mouvement est conduite par le moteur par le système de ver.
Il est avec l'unité de mesure de longueur :
A tourné l'encodeur envoie le siginal de longueur au système de contrôle et commande la certaine longueur.
Note : option : type étendu par quatre nivelant l'unité avec l'unité de guidage individuelle.
6. Découpeuse :
Y compris : Cisaillement hydraulique Q12Y-6*2000 de poutre d'oscillation.
7. Double bord fendant l'unité.
Il est pour fendre le bord de coup de racloir de la plaque d'acier laminée à chaud pour obtenir la largeur précise pour le poteau léger.
Il est bas selon le principe de cisaillement de roulement pour couper la tôle d'acier. Il y a un chariot dans l'avant de l'unité de fente. C'est pour le contrôle la coupe droite. Par le changement la position de la lame de fente pour obtenir à taille différente de franc de largeur différente la feuille de poteau léger.
Y compris :
Table de soutien avec le rail
Fixage du chariot de feuille, une seule pièce
Les doubles lames dactylographient le bord fendant l'unité avec le réducteur de moteur et de transmission.
8. Chandelle fendant l'unité
La machine de fente de chandelle est basse selon le principe de cisaillement de roulement pour couper la tôle d'acier. Il y a un chariot dans l'avant de l'unité de fente. C'est pour le contrôle le degré de coupe de chandelle. Par le changement la position du bouchon sur le chariot pour commander le taux de fente de chandelle.
Y compris :
Table de soutien avec le rail
Fixage du chariot de feuille, une seule pièce
Les lames simples dactylographient le bord fendant l'unité avec le réducteur de moteur et de transmission.
9. Type de boule table de soutien pour la feuille de finition de chandelle
10. Système électrique :
Table de contrôle central.
PLC, inverseur de conducteur à C.A. ont la caractéristique de la réponse rapide et de la bonne activité, qui peut effectivement commander l'exactitude de mesure et la vitesse courante.
11. Circuit hydraulique :
Énergie hydraulique 25L/min
Y compris : station hydraulique, valves, réservoir de stockage de pétrole, tuyau commun et mou, tuyau dur et ainsi de suite.
Quelle est la différence avec notre coupe à la longueur et à d'autres ?
La coupe traditionnelle à la longueur coupe juste la bobine en acier en feuilles. Mais les nôtres est particulièrement conçus pour le poteau léger, il peut couper la bobine en acier en feuilles, mais en même temps, il peut également couper la feuille en une petite largeur latérale, une grande largeur latérale, semblable à en forme d'échelle.
Communication avec des clients
: Comment au formulaire avec une petite largeur latérale et à une grande feuille latérale de largeur par cette machine ?
B : D'abord, il y a un double bord fendant l'unité, elle est pour fendre le bord de coup de racloir de la plaque d'acier laminée à chaud pour obtenir la largeur précise pour le poteau léger, et alors nous pouvons employer notre chandelle fendant l'unité pour couper la tôle d'acier en 2 morceaux avec une une de côté plus grande feuille latérale petite et. Il y a un chariot dans l'avant de l'unité de fente. C'est pour le contrôle le degré de coupe de chandelle. Par le changement la position du bouchon sur le chariot pour commander le taux de fente de chandelle.
: Combien de modèles nous font ont pour la coupe à la longueur ?
B : Nous avons trois sortes, mètres 6X1600-12meters (la longueur de coupe maximum est 12meters), 6X1600-14 (14 mètres maximum) et mètres 6X1600-16 (les 16 mètres maximum)
: De quelle longueur est votre période de garantie de qualité
Un an. Et quand la machine arrive à l'atelier de client, nous enverrons l'ingénieur à commissionner la machine et donnerons la formation. Mais également, le client peut laisser leur ingénieur à notre atelier étudier avant la livraison.
