Aperçu Produitscouper à la machine à longueur

découpeuse fente et coupe de Q235A de longueur de 8mm Polonais léger à la ligne de longueur

découpeuse fente et coupe de Q235A de longueur de 8mm Polonais léger à la ligne de longueur

découpeuse fente et coupe de Q235A de longueur de 8mm Polonais léger à la ligne de longueur
8mm Light Pole Length Cutting Machine Q235A Slitting And Cut To Length Line
découpeuse fente et coupe de Q235A de longueur de 8mm Polonais léger à la ligne de longueur découpeuse fente et coupe de Q235A de longueur de 8mm Polonais léger à la ligne de longueur

Image Grand :  découpeuse fente et coupe de Q235A de longueur de 8mm Polonais léger à la ligne de longueur

Détails sur le produit:
Lieu d'origine: Wuxi, Chine
Nom de marque: CMC
Numéro de modèle: CTLA8X800
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: according to the machine requirement
Détails d'emballage: Approprié à l'expédition de conteneur
Délai de livraison: selon la condition de machine
Conditions de paiement: CHANGHAÏ départ usine/FOB CAF
Capacité d'approvisionnement: Accorder la condition
Service après-vente: Nous enverrons l'ingénieur à l'atelier de client à l'installation, commissionnant et donnerons la fo

découpeuse fente et coupe de Q235A de longueur de 8mm Polonais léger à la ligne de longueur

description de
nom: coupez à la ligne de longueur Caractéristique: Complètement automatique
Application: pour le matériel de poteau léger Matériel: Q235A, acier doux laminé à chaud
Épaisseur matérielle: 3mm-8mm Largeur matérielle: 800-1800mm
Surligner:

découpeuse de longueur de 8mm

,

Découpeuse de longueur de Polonais léger

,

Fente et coupe de Q235A à la ligne de longueur



Coupez à la ligne de longueur pour le modèle CTLA8x1800 de Polonais léger



(Type complètement automatique, mise à niveau de 4 configurations)



Paramètre technique

  • Épaisseur de matériel : 3mm-8mm pour l'acier doux laminé à chaud de Q235A (Q345=6mm,), (ST52=6mm)
  •
  • Largeur de matériel : 800-1800mm
  • Poids de la bobine en acier : 30 tonnes maximum
  • Diamètre intérieur de la bobine en acier : Φ508mm-Φ760mm
  • Mise à niveau de la vitesse : 5 - 15m/min
  • Nombre de niveler des rouleaux : 13
  •
  • Mise à niveau du diamètre de rouleaux : 144mm
  • Mise à niveau de la distance de rouleau : 150mm
  •
  • Mise à niveau du matériel de rouleau : GCr15
  •
  • Mise à niveau de la dureté de rouleau : HRC55-58
  •
  • Dispositif de rouleau de Supporing : 3 unités
  •
  • Diamètre de rouleau de soutien : 150mm
  • Chaîne de longueur pour l'échelle : conditions s'accordantes de 2000~12000mm
  • Tolérance de longueur de coupe : ±15mm (base de plat de longueur de 8m)
  • Puissance de mise à niveau principale de moteur : 45kw, 960RPM
  • Capacité de machine de cisaillement : 8mmx2500mm
  • Angle de cisaillement de rotation de machine : Maximum 1,5 degrés.
  •
  • double bord et effiler fendre la vitesse 15 m/min.
  • Puissance du moteur principal pour 11kw de fente
  • Vitesse en mouvement de chariot : 15m/min, réglable
  • Fente du matériel de lame : H13k
  • Fente du diamètre de lame : 310mm
  • effilez fendre le diamètre de petit pain de pincement : 310mm
  • Largeur intérieure maximale de double unité de fente : 1800mm
  • Largeur intérieure de maximum de chandelle fendant l'unité : 2400mm
  • secteur de largeur pour la machine : environ 7000mm

Caractéristiques de propriété industrielle :

Le type complètement automatique, si la bonne largeur obtenue pour le poteau, commande numérique par ordinateur de longueur commandait, effilent la fente avec l'automation, plat de chandelle déchargeant et empilant le système automatique.

Avec le double bord en forme de pale du coup de racloir deux fendant l'unité et la chandelle fendant l'unité.

(Note : système de empilement automatique pour le plat moins puis 6mm, plat de poteau léger)



Application :

Il est pour le matériel de poteau léger déroulant, nivelant, coupant, fendant de bord de coup de racloir et processus de fente de chandelle, pour obtenir une petite largeur latérale, une grande plaque d'acier de largeur de côté.



Détail du dispositif



1. Voiture de chargement de chariot de bobine en acier

En haut et en bas : Hydraulique

Déplacement horizontal : motorisé

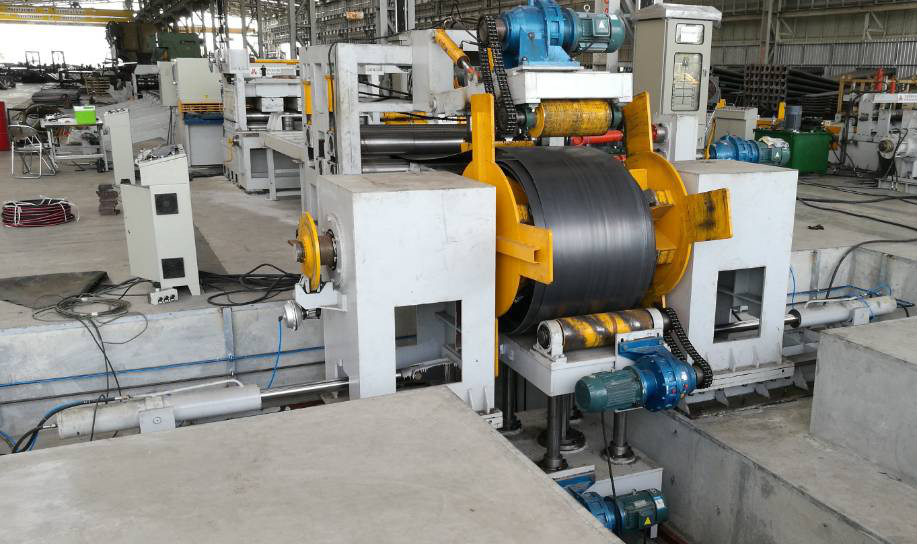

2. Type tête double hydraulique decoiler de parapluie :

Y compris : unité gauche et droite,

avec le frein qui donnent la tension de rotation d'axe.

Ouvert et étroit : Hydraulique





3. Pressurage hydraulique et guidage, dispositif tête de pelle hydraulique, pinçant le dispositif

Il se compose de cadre, pressing et dispositif de guidage hydraulique, dispositif hydraulique de tête de pelle, galet presseur et système de conducteur de moteur, etc.

  • Pressing hydraulique et dispositif de guidage :

Ceci se compose de pressing hydraulique et bras de guidage, pressing et roue, réducteur de transmission, moteur, etc. de guidage.

  • Dispositif principal de pelle hydraulique :

Ceci se compose de dispositif hydraulique de contraction de plat de pelle, dépensant le plat, le dispositif hydraulique, etc.

  • Dispositif hydraulique de pincement

Il se compose de glissière, de 2 galets presseurs, de dispositif hydraulique de pincement, de cadre, etc.

  • Pièce de puissance de dispositif hydraulique de pincement

Ceci se compose de moteur à courant alternatif, le réducteur de transmission, un groupe d'axe et se relie, soutenant le support, un joint universel, etc.





4. Table de travail de roulement moyenne de manière



5. Dispositif de guidage

Il se compose de cadre de guilde, plat plat mobile, dispositif de réglage de guidage, roue maigre verticale.





6. Mise à niveau de l'unité : (type étendu par quatre)

C'est l'équipement de noyau de cette ligne qui s'est divisé en pièce de puissance et cloison de centre serveur.

La pièce de puissance se compose de support de puissance, décélérateur, moteur réglable de vitesse à C.A., armoire électrique à C.A. (conducteur de moteur de fréquence à C.A.), accouplement, cas de distribution de puissance, roue de courroie, courroie, joint universel et frein de YWZ, etc.

La pièce de centre serveur se compose de fond-support, cadre, sous le support d'axe, glissant le support d'axe, nivelant le rouleau, cadre de soutien supérieur, support de soutien de haut en bas de roue, roue de soutien, levage électrique et le dispositif de pressurage, accompagnent de 2 PCs de moteur de pressing, manuels lubrifient la pompe.

Caractéristique de cette machine :

Il a adopté le cas de distribution de puissance, chaque rouleau de mise à niveau sont reliés à l'interconnexion universelle, le rouleau de mise à niveau de haut en bas sont les deux en activité, la vitesse linéaire est cohérence, ainsi les frottements entre la surface de rouleau et le plat diminueront, qui pourraient inciter niveler l'efficacité.

Il y a deux ensembles de rouleau portant sur les deux côtés de niveler l'axe, un ensemble d'avion poussant l'incidence utilisée à diminuer les frottements et empêcher axial de librating, qui pourrait inciter l'efficacité.

Deux groupes de roue de soutien est installés de la machine en laquelle pourrait s'ajuster en haut et en bas, avant-et des arrières. Elle pour soutenir la dureté principale de rouleau et de rouleau d'augmentation et incitait niveler l'efficacité. On scelle concerner la roue de soutien qui pourrait empêcher des scories d'oxyde entrant dans l'incidence.

La machine est d'adopter l'engrenage à vis sans fin et la tige de ver, grande torsion sur ajuster la puissance pressante de ralentissement et pressante, lourde bipolaire, elle pourrait ajusté individuellement et synchroniquement sur le levage et l'enfoncement, et a placé le micro-ajustement manuel.

La mise à niveau du rouleau est mi induction de fréquence éteignant, un niveau plus profond, qui pourrait éviter de brûler l'incidence quand sous peu d'huile et pourrait plus longtemps la vie de machine.

La mise à niveau de l'ordinateur central est d'adopter l'approvisionnement en pétrole centralisé qui pourrait opération facilement. Les composants importants vibrent par le vibrateur avancé dans la patrie qui pourrait démolissant l'effort et réduisant le recourbement. Le moteur est moteur réglable de vitesse à courant continu, accompagnent du plat de noyau d'Eurotherm qui pourrait réduisant le temps de levage et de freinage (que communes deux-tiers fois de frein les plus courtes) et inciter niveler l'efficacité.



7. Type tournant découpeuse :

Y compris : Cisaillement hydraulique Q12Y-6*2000 de poutre d'oscillation.

Le cisaillement peut être tourné 3 degrés à convenir à la coupe de plat de poteau léger.

Après le cisaillement, le plat sera parallélogramme, cette manière réduit les déchets matériels et être facile pour le prochain processus de la fabrication de poteau léger



8. Table + chariot de soutien de longueur de Polonais, avec le dispositif d'automation :

Il y a un chariot dans l'avant du double bord fendant l'unité. C'est pour le contrôle la fente droite et taille de plat de rectangle. Par le changement la position du bouchon sur le chariot pour commander la taille de plat de rectangle.

Le chariot avec l'entraînement motorisé, il peut se déplacer à la bonne position sur la table accordant la longueur du plat de poteau.

Le rouleau de table avec l'entraînement motorisé, quand le rouleau est plongé par le moteur, le plat peut se déplacer à l'unité de fente et aucun besoin ne poussent le plat manuellement. Chaque rouleau avec l'embrayage pneumatique, il peut être a conduit par le moteur et le système à chaînes, peut également déplacer le plat manuellement pour ajuster le plat.

Sur le chariot et dans le bord avant fendant l'unité, il y a dispositif pneumatique pour que la plaque de pression cesse d'obtenir la bonne dimension du plat de rectangle.



9. Dispositif en hausse de plat.

Ce dispositif inclut le cylindre deux pneumatique, et il peut être déplacé à l'emplacement différent accordant la longueur de plat.

Quand le plat atteindre l'avant de fendre l'unité, plat sera arrêté, ce dispositif montera le plat, pour que le chariot puisse maintenir et déplacer le plat.

  • Double bord fendant l'unité.

La double machine de fente de bord est basse selon le principe de cisaillement de roulement pour couper la tôle d'acier.

Il est pour fendre le bord de coup de racloir de la plaque d'acier laminée à chaud pour obtenir la largeur précise pour le poteau léger.

Y compris : deux galets presseurs de paires, moteur, réducteur de transmission, quatre lames

À travers deux rouleaux à vis, avec 2 paires de fendre la lame.

les rouleaux à vis est facile pour ajuster la lame de coupure sur n'importe quelle position à fendre n'importe quelle taille de plat.



table + chariot de soutien de la longueur 11.Pole, avec le dispositif d'automation :

Il y a un chariot dans l'avant de l'unité de fente. C'est pour le contrôle le degré de coupe de chandelle. Par le changement la position du bouchon sur le chariot pour commander le taux de fente de chandelle.

Le chariot avec l'entraînement motorisé, il peut se déplacer à la bonne position sur la table accordant la longueur du plat de poteau. Et maintenez le plat pour obtenir à plat droit la direction mobile.

Le rouleau de table avec l'entraînement motorisé, quand le rouleau est plongé par le moteur, le plat peut se déplacer à l'unité de fente et aucun besoin ne poussent le plat manuellement. Chaque rouleau avec l'embrayage pneumatique, il peut être a conduit par le moteur et le système à chaînes, peut également déplacer le plat manuellement pour ajuster le plat.

Sur le chariot et dans la chandelle avant fendant l'unité, il y a les dispositifs pneumatiques pour que la plaque de pression cesse d'obtenir le bon angle de coupe de chandelle.



12. Dispositif en hausse de plat.

Ce dispositif inclut le cylindre deux pneumatique, et il peut être déplacé à l'emplacement différent accordant la longueur de plat.

Quand le plat atteindre l'avant de fendre l'unité, plat sera arrêté, ce dispositif montera le plat, pour que le chariot puisse maintenir et déplacer le plat.



13. Chandelle fendant l'unité

La machine de fente de chandelle est basse selon le principe de cisaillement de roulement pour couper la tôle d'acier. Et obtenez le plat de trapèze avec certain taux de chandelle.

Y compris : deux galets presseurs de paires, moteur, réducteur de transmission, et galets presseurs inférieurs, deux lames,

À travers deux rouleaux à vis, avec un appareille de fendre la lame.

les rouleaux à vis est facile pour ajuster la lame de coupure sur n'importe quelle position à fendre n'importe quelle taille de plat.



14. Type de boule table de soutien pour le plat de finition de chandelle



15. Plat de chandelle déchargeant et empilant le système automatique

Il y a deux galets presseurs pneumatiques. Le galet presseur inférieur est avec l'entraînement motorisé, quand le rouleau est plongé par le moteur, le plat de chandelle peut se déplacer à loin de fendre l'unité. Quand le plat a cessé le déplacement, le rouleau haut se lèvera et donnera l'espace pour décharger le plat.

Sous la table, ce sont dispositif de déchargement pneumatique de 12 unités. Elles peuvent se lever du milieu de la table, alors deux morceaux effilent le plat glisseront les deux au côté empilant le support.



16. Système électrique :

Table de contrôle central.

Pour le double bord fendant et effiler la fente, aussi PLC, inverseur de conducteur à C.A. ont la caractéristique de la réponse rapide et de la bonne activité, qui peut effectivement commander la vitesse courante de chariot.



Circuit 17 hydraulique :

Énergie hydraulique 25L/min

Y compris : station hydraulique, valves, réservoir de stockage de pétrole, tuyau commun et mou, tuyau dur et ainsi de suite



18. Système pneumatique :

Pour l'embrayage de chariot et de table, le plat se levant, le plat déchargeant le dispositif etc.



19.Option :

Unité de mise à niveau supplémentaire après la coupe de chandelle.

Libérez l'effort de la plaque d'acier, et facile pour le prochain processus.

(cette unité appropriée au plat d'épaisseur moins puis 6mm pour le poteau de réverbère)



20. Option : Système en différé de plat

(Après que le plat aient été coupés à la longueur, le système peut déplacer le plat pour dégrossir de la machine.)
