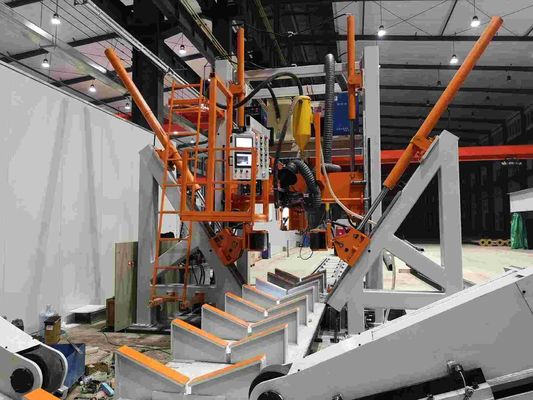

Machine de soudage à fermeture de pôle CNC 5G HM800/14000 14m Longueur Conception polygonale

LA COMMANDE NUMÉRIQUE PAR ORDINATEUR POLONAIS A FERMÉ LA MACHINE DE SOUDURE

Modèle : HM800/14000

Type de rouleau

Spécial conçu pour le poteau unipolaire, de highmast, poteau de la communication 5G, et le poteau normal de réverbère

Chaîne de diamètre : 200~800mm, épaisseur : 4~12mm, longueur : 14000mm

Gamme de diamètre d'option : 60~800mm, épaisseur : 3~12mm, longueur : 14000mm

Le fil simple d'arc simple standard a submergé la machine de soudure à l'arc électrique

Portée d'application : approprié à la soudure fermante automatique longitudinale de grand de longueur poteau de taille moyenne, comme le poteau 5G, le poteau unipolaire, de highmast et le poteau normal de réverbère

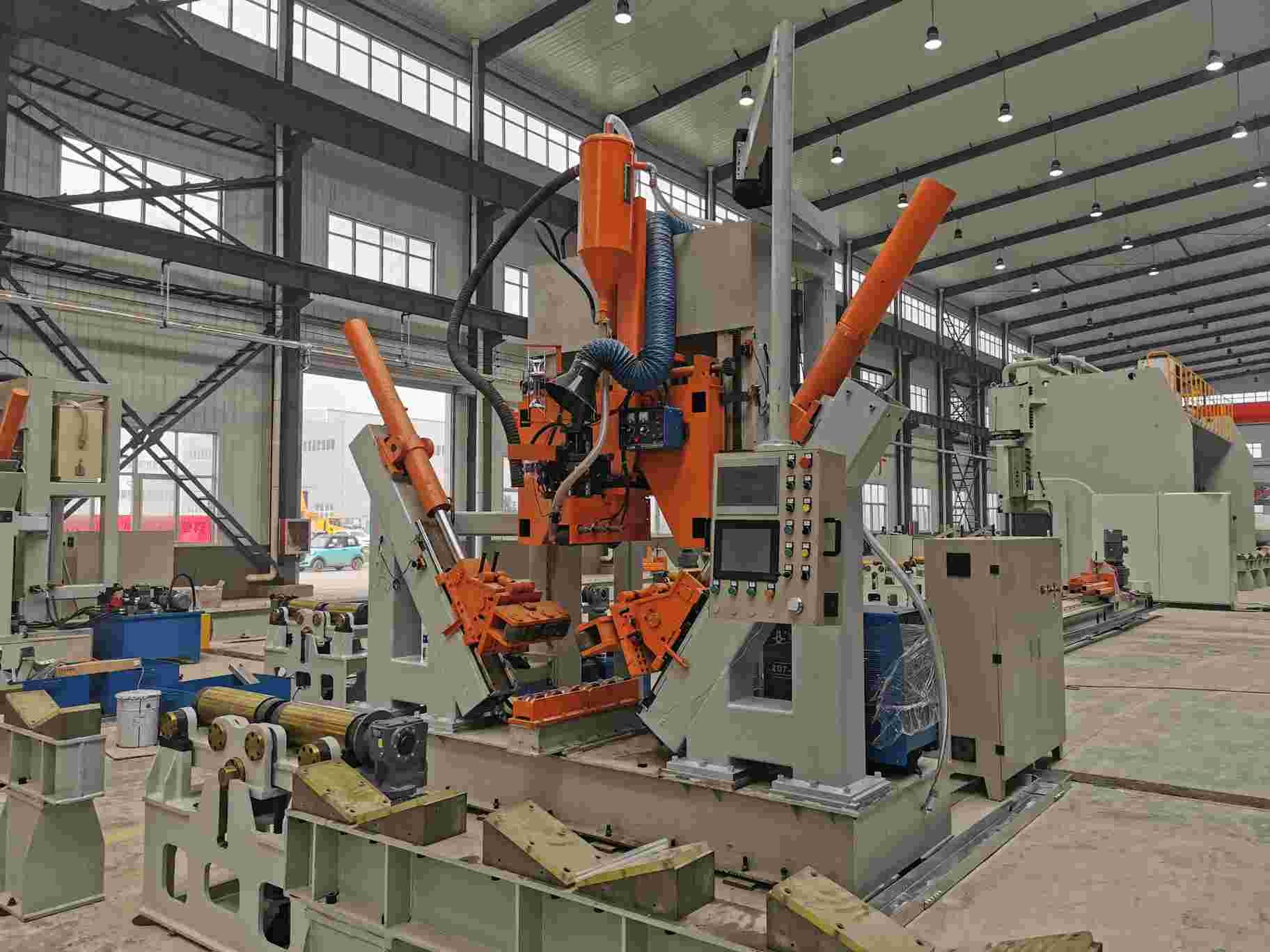

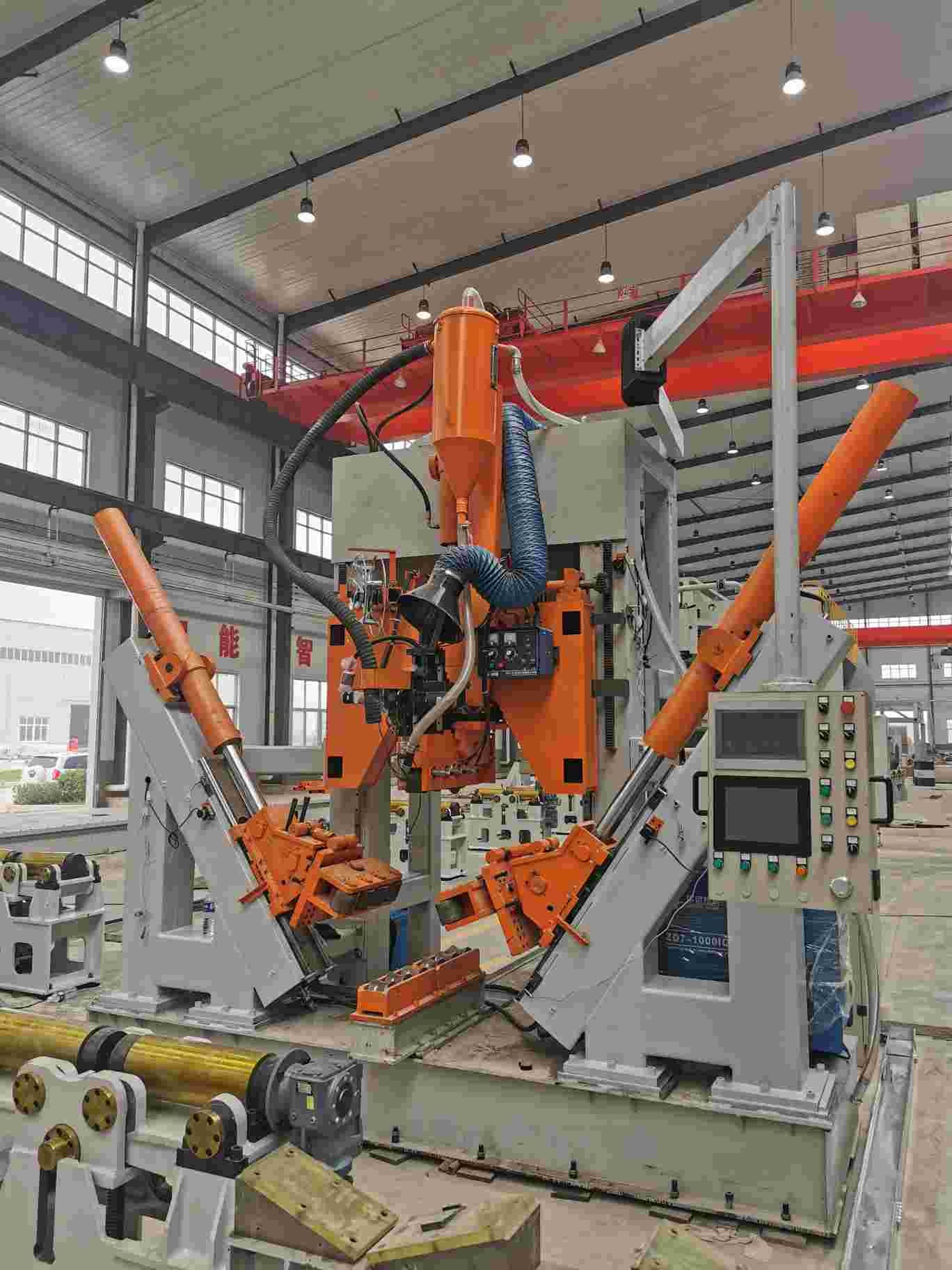

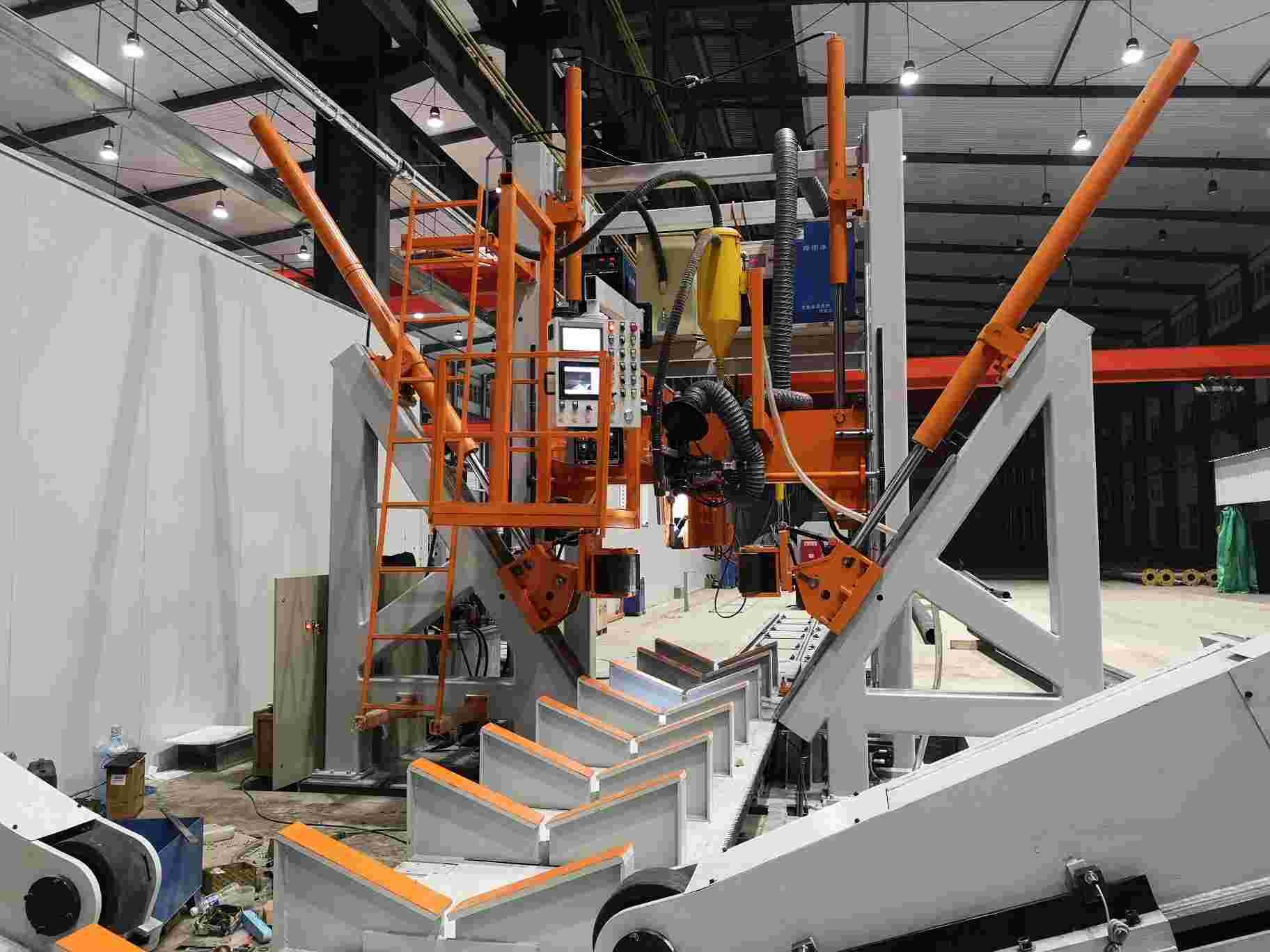

Cette machine est habituellement appropriée à souder le poteau polygonal et conique de taille moyenne, particulièrement approprié au poteau qui a seulement une couture. C'est une ligne de soudure automatique. Le chariot est équipé du moteur réglable de vitesse, qui peut tirer le poteau pour se déplacer. Le cylindre hydraulique fait la roue de pression serrer le poteau et souder en même temps.

Caractéristiques de propriété industrielle :

1.CNC l'ajustement automatique, système de commande numérique par ordinateur, avec le changement du diamètre de poteau, ajustent automatiquement la pression, ajustent automatiquement la position de pied de presser, automatiquement match la vitesse d'alimentation et la position, maintiennent la couture de soudure toujours dans l'état fermé, pour assurer la soudure sans heurt.

le processus 2.the précédent, après soudure, là n'est aucune torsion de la soudure de poteau, et il n'y a aucun besoin du personnel de soulever et tordre la tige au fond de la machine pour centrer la soudure.

3.The conduisant le poteau est commandé par conversion de fréquence, avec la fonction électrique d'arrêt de frein pour assurer la stabilité de la tête et la soudure de queue, ce système peut souder le poteau de la petite extrémité au plein secteur de fin inférieure et à presque aucune longueur gauche hors de la soudure. De cette façon est réduite le fonctionnement manuel du prochain processus.

le nombre 4.The de maintenir le rouleau est 3 ensembles, l'avantage est de ramener la pression de rouleau à la surface de poteau, et réduit l'éraflure sur la surface. Il convient à la production du poteau octogonal, du poteau polygonal et du poteau conique. Il peut être diamètre ou conique égal.

5.The poussant le type chariot avec la fonction arrière de renvoi rapide motorisée, aucun opérateur du besoin pour repousser manuellement et lui réduit l'intensité de travail des opérateurs.

chariot à poussée de l'arrière 6.The avec le dispositif de serrage pneumatique, il est simple et rapidement comparé au fixage manuel.

fonction de soudure à l'arc électrique 7.Submerged

8.The déchargeant le côté est un type de rouleau, qui est commode pour charger et décharger, et est favorisant pour réaliser l'automation en amont et en aval des matériaux. Le chargement et le déchargement peuvent être du même côté pour inciter l'opérateur à éviter le mouvement de fond. L'opérateur doit seulement travailler en position de l'ordinateur central, qui réduit considérablement l'intensité de travail.

dispositif de guidage de dos du poteau 9.With, il peut être ajusté de manière adaptative. Dans l'opération pratique, la position de la couture de soudure est rarement ajustée, qui réduit l'intensité de travail des opérateurs.

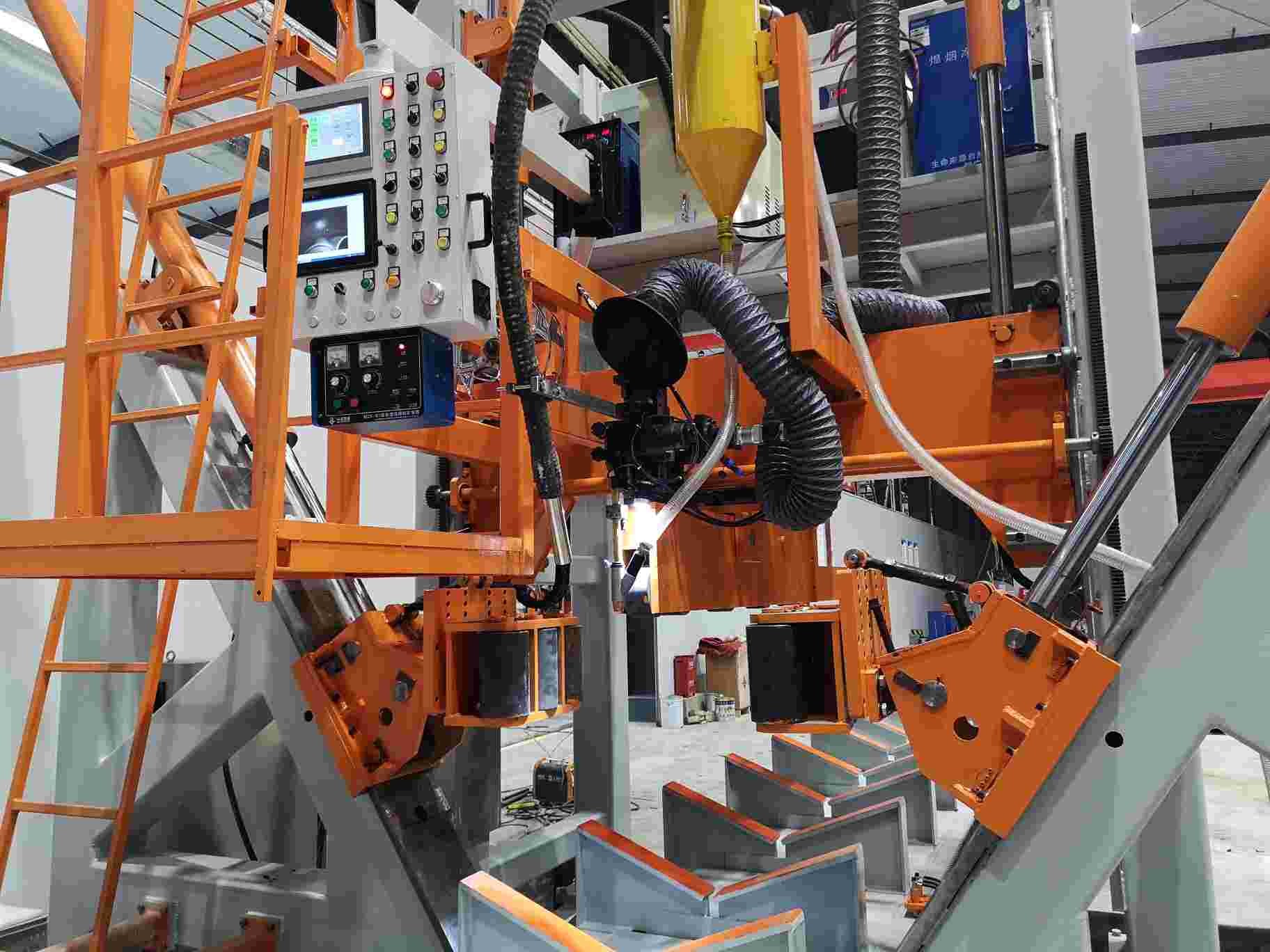

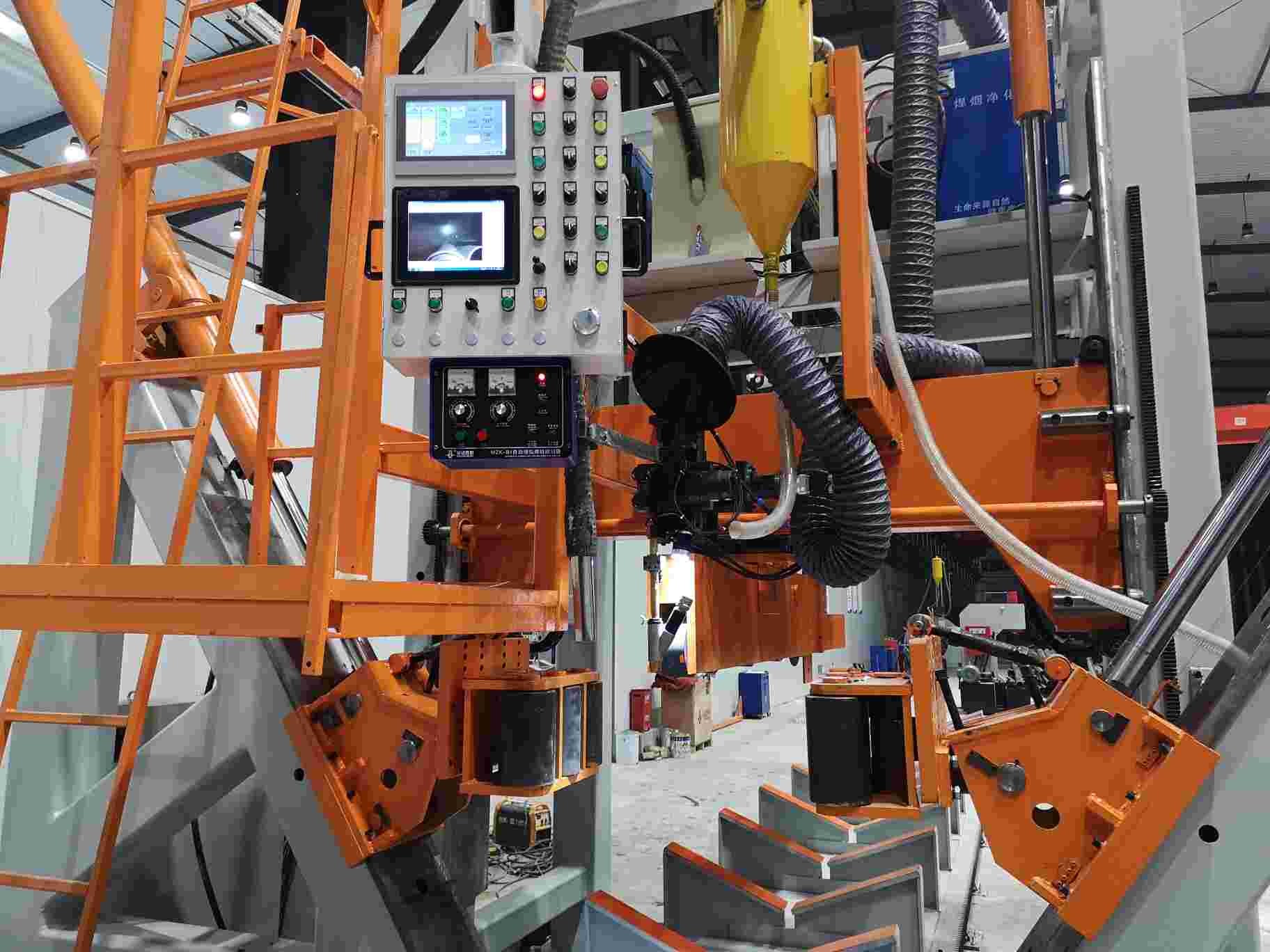

10.Through la caméra installée sur la tête de machine, la couture de soudure est réfléchi sur l'écran du panneau de commande principal, rendant le cheminement de la couture de soudure simple et facile, et réduire l'intensité de travail de l'opérateur pour la surveillance de la soudure.

11.The auto-a développé la pression d'huile et le système de commande numérique par ordinateur, rendant le poteau soudé ronde et la déformation petite.

12.Operator : 1 personne.

support du rouleau 13.Unloading, 5 ensembles (appropriés au poteau de 12,14m)

14. selon la disposition de l'atelier de l'acheteur, des machines avec différentes directions fonctionnantes peuvent être fournies

15.For les exigences particulières des clients, machine peut être particulièrement conçu et fabriqué pour rencontrer différents poteaux partout dans le monde

16.Option : Le système de blocs de cuivre de refroidissement, (ce dispositif est à l'intérieur du poteau léger pour augmenter le taux de pénétration de soudure) avec l'ensemble 2 de costume de cuivre de blocs pour les poteaux coniques et octogonaux

17.Option : Le rouleau de fixage approprié aux poteaux normaux de réverbère, la gamme de diamètre est élargi à : 60~800mm

La machine comprend les pièces suivantes :

1. Longue table de travail pour le déplacement de chariot
2. Cadre principal de portique
3. Système d'entraînement de chariot
4. Déchargeant le support de rouleau, 5 ensembles (appropriés au poteau de 12,14m)
5. Y compris maintenir des rouleaux, appropriés au poteau de taille moyenne)
6. Système de soudure à l'arc électrique submergée, avec le système de alimentation de fil
7. Système de récupération de flux
8. Circuit hydraulique
9. Système de contrôle
10. Maintenant le rouleau, selon les conditions du poteau du client.

Avec 1 placez approprié au haut mât unipolaire, moule du poteau 5G.

Facultatif : 1 ensemble approprié aux poteaux normaux de réverbère, diamètre minimum de 60mm (poteaux ronds et poteau conique)

Facultatif : 1 ensemble approprié aux poteaux normaux de réverbère, diamètre minimum de 60mm (poteau octogonal)

Facultatif : Un ensemble de dispositifs de serrage arrière appropriés aux poteaux normaux de réverbère. (Inclut un petit outil, approprié pour des poteaux avec la longueur très courte, telle que 1~2 mètres de bras long)

11. Option : Le système de blocs de cuivre de refroidissement, (ce dispositif est à l'intérieur du poteau léger pour augmenter le taux de pénétration de soudure) avec l'ensemble 2 de costume de cuivre de blocs pour les poteaux coniques et octogonaux
