Machine à plier les plaques de garde-corps
a. Épaisseur: 2,5 à 4 mm (± 0,2 mm), largeur: 750 mm±5 mm,
b. résistance au rendement de 235 MPa, courbure latérale inférieure à 10 mm ((base sur 5 mm),
c.Diamètre intérieur de la bobine:φ508·φ600 mm; diamètre intérieur de la bobine: ≤φ1800 mm,
d.Poids de la bobine: ≤ 10 T
I.Paramètres de base de la machine
II,Vie d'ensemble de la structure de l'équipement

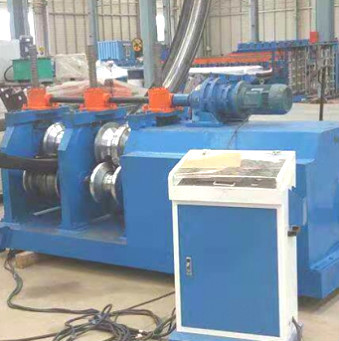

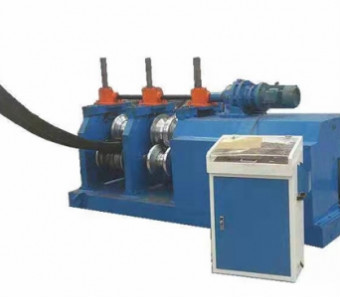

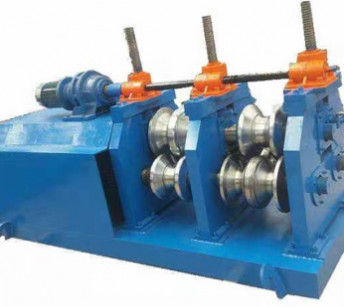

Le cadre de l'équipement est traité par une plaque d'acier A3, après traitement de vieillissement, structure à 3 rouleaux, 1 haut et 2 bas, le rouleau inférieur adopte une structure fixe,le rouleau supérieur adopte le réglage du mouvement du curseur, et 3 ensembles d'entraînement de la boîte de turbine sont entraînés par le moteur pour régler le haut et le bas. La boîte de turbine est reliée par une tige de connexion pour assurer la synchronisation de 3 ensembles de boîtes,et les 3 plaques murales indépendantes sont reliées par un arbre pour assurer le parallélisme de toute la machineLe diamètre de l'arbre à rouleaux est de 110 mm. Il y a deux ensembles de moules à gauche et à droite, un pour l'arc intérieur et un pour l'arc extérieur, et un ensemble de moteur principal de 15 kW.Il est entraîné par un réducteur ZQ500, qui entraîne les arbres inférieurs gauche et droit à travers les engrenages.Le module d'engrenages est de 10 m, un pour chaque gauche et droite.Le produit est traité par la console de commande.
III.Liste de vérification de la configuration de l'équipement
| Je ne veux pas. |
Nom de la partie |
Quantité |
| 1 |
Formage de moules |
Un ensemble de moules de chaque côté |
| 2 |
Moteur de traction de 15 kW |
1 ensemble |
| 3 |
Formation de l'arbre du moule |
3 ensembles |
| 4 |
Ascenseur turbo |
3 ensembles |
| 5 |
Moteur à entraînement de levage |
1 ensemble |
| 6 |
Réducteur ZQ500 |
1 ensemble |
| 7 |
Console électrique |
1 ensemble |
| 8 |
Boulons d'ancrage des équipements |
1 ensemble |
