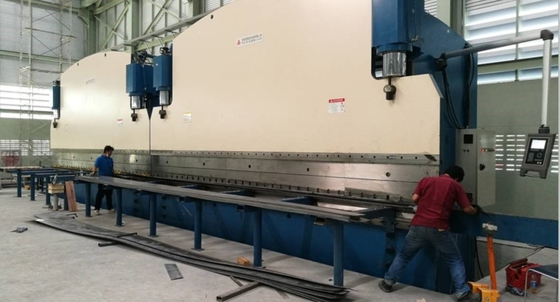

2-WE67K-400/7000 frein à pression hydraulique CNC en tandem pour la fabrication d'un mât élevé à pôle léger

Performance principale:

• Axe Y1, Y2 ---- Deux échelles linéaires installées des deux côtés du ram pour contrôler les cylindres.
• Le cadre de la machine est composé de réservoir, de table de travail, de boîtiers gauche et droit et de bélier.
• Principe de fonctionnement de la synchronisation

Le frein à pression Adoption d'une vanne électro-hydraulique proportionnelle pour assurer la synchronisation des deux cylindres.La soupape proportionnelle est fabriquée par la société BOSCH-Rexroth avec de très bonnes performances telles que le faible frottement entre les paires d'action mécanique, un amplificateur électronique fin et un aimant électrique avec une force de contrôle élevée et une action continue.Il y a deux affichage raster des deux côtés de la machine pour obtenir le signal de la position de RAM en continu et retourner le signal au système de contrôle, le système de commande contrôlera la vanne électro-hydraulique pour faire synchroniser deux cylindres sur une machine.

• Autre Parce que les affichageurs à raster sont installés sur des plaques C , pas sur des plaques de boîtier directement, la déviation de ram et cadre lors du travail n'affectera pas sa précision de mesure et de contrôle.
• Environ deux unités de synchronisation de travail principal:

Si vous avez besoin de deux unités travaillant ensemble, il suffit de faire pivoter l'interrupteur à la position de synchronisation sur le panneau de commande de l'unité principale.

Les deux signaux de position de l'unité seront envoyés au système de commande CNC (système Delem), et le signal de sortie du système CNC sera envoyé à la vanne proportionnelle et à la vanne de pré-remplissage.point de changement de vitesse, la vitesse de pression et la vitesse de retour pour maintenir les deux unités de synchronisation avec une grande précision

• Grâce à l'ordinateur, l'opérateur pouvait communiquer avec la machine.L'ordinateur dispose de plusieurs langages de service, calcule et ajuste la force de flexion automatiquement.Il pourrait également calculer et contrôler le point mortLes traits (Y1, Y2) du bélier peuvent faire une petite inclinaison pour répondre aux exigences particulières de l'utilisateur.
• Équipé d'un bon système de guidage, d'un système de mesure de la position et d'un système d'équilibre hydraulique pour répondre aux exigences du travail de longueur totale et du travail excentrique.
• L'unité de compensation de la table de travail est adoptée pour compenser la déviation de la machine lors du travail afin d'assurer la précision de la pièce.
• La surface du cylindre a une bonne usure et un bon traitement thermique, elle a donc une bonne lubrification et une longue durée de vie.
