Machine de soudage pour mâts et monomatériaux
Détail rapide :
| Nom |
Autre nom |
Nom de marque |
CMC |
| Machine de soudage pour poteaux d'éclairage |
Soudeuse à joint
Machine de soudage en fermeture
Machine de soudage de poteaux
Machine de soudage de tubes
|
Caractéristique |
Spécialement conçue pour les poteaux/tubes circulaires et polygonaux |
| Capacité de soudage |
Diamètre : 60-340mm
Épaisseur : 2.8—6mm
Longueur : max 16 mètres
|
Nos modèles |
340/12000-14000
|
Description :
APPLICATION : POUR LE SOUDAGE AUTOMATIQUE DE POTEAUX D'ÉCLAIRAGE D'UNE LONGUEUR MAXIMALE DE 12000MM.

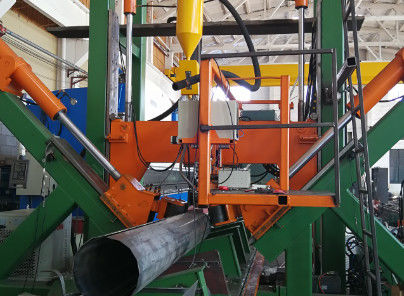

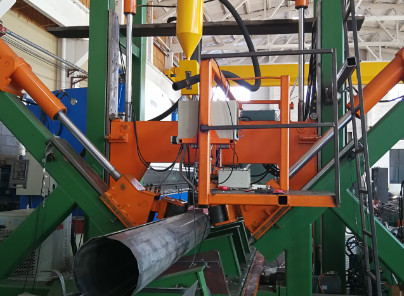

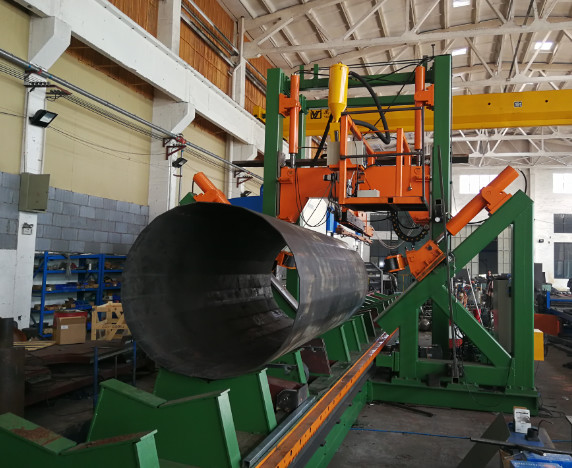

MACHINE DE SOUDAGE POUR POTEAUX D'ÉCLAIRAGE MODÈLE : 340/12000, elle convient aux poteaux d'éclairage coniques polygonaux et circulaires en une seule pièce. Il s'agit d'une ligne de soudage automatique, le chariot avec un moteur à vitesse réglable peut tirer le poteau d'éclairage de la petite extrémité à la grande extrémité. Le vérin hydraulique, par le biais d'une chaîne mécanique et d'une roue à vis sans fin, pousse la roue de serrage pour fermer le poteau et effectuer le soudage en même temps.
1. Longue table de travail avec crémaillère pour tirer le chariot.
2. Chariot pour tirer le poteau.

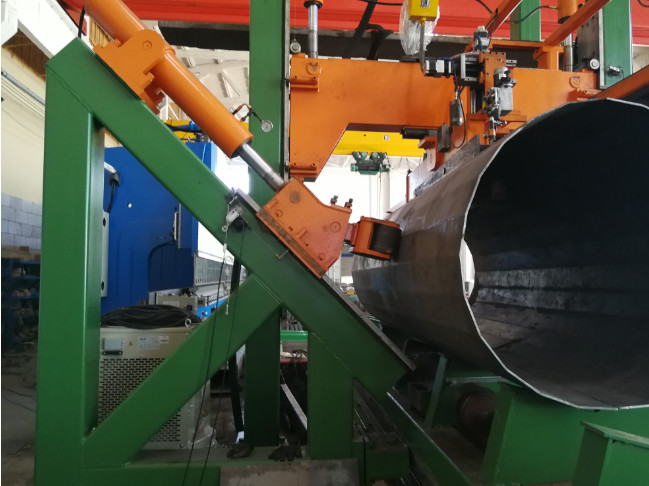

3. Unité de serrage et de soudage hydraulique (comprenant 3 jeux de roues de serrage pour poteaux polygonaux et circulaires).
4. Système de soudage à l'arc submergé et de soudage sous protection gazeuse (CO2), comprenant le système d'alimentation en fil de soudure.
5. Le système de récupération du flux.
6. Unité de support arrière.
Spécifications
| CARACTÉRISTIQUES TECHNIQUES |
| 1 |
Diamètre utilisable
|
60-340mm, |
| 2 |
Longueur utilisable
|
12000 mm |
| 3 |
LONGUEUR DU CHARIOT
|
1500 MM |
| 4 |
Épaisseur de poteau d'éclairage appropriée basée sur l'acier doux Q235
|
Diamètre du poteau d'éclairage : 60~340mm |
2.8~3mm |
| Diamètre du poteau d'éclairage : 70~340mm |
2.8~4mm |
| Diamètre du poteau d'éclairage : 250~340mm |
2.8~6mm |
| 5 |
Puissance du moteur de la pompe
|
4 KW |
| 6 |
Puissance du moteur pour tirer le chariot
|
4 KW, type à vitesse variable CA.
4 KW.
|
| 7 |
Machine à souder |
630A, (Soudage à l'arc submergé et soudage sous protection gazeuse (CO2) Soudage
|
| 8 |
Diamètre du fil de soudure
|
1.2,1.6~2mm fil de soudure, selon l'épaisseur du poteau pour faire la sélection
|
| 9 |
Vitesse de travail |
1.1~2m/min (Remarque : la vitesse sera différente selon l'épaisseur |
| 10 |
Poids brut |
6000 kg |
| 11 |
Dimensions hors tout (mm)
|
22000x1800x1800 mm |
Table de 14 mètres + support arrière de 7 mètres également inclus
OPTION : (voir les photos ci-jointes)
- Poste à souder Lincoln (MARQUE USA)
Remarque : Si vous choisissez le poste à souder Lincoln, il convient normalement au procédé de soudage à l'arc submergé.
- Retour rapide motorisé pour le chariot
Remarque : pour la machine standard, le retour du chariot peut être motorisé à vitesse de travail, il est très lent pour le processus de retour. Par conséquent, normalement, l'opérateur ouvrira l'embrayage du chariot et poussera le chariot manuellement.
Afin de réduire la main-d'œuvre, nous avons l'option : Retour rapide motorisé pour le chariot. L'opérateur n'a qu'à appuyer sur le bouton, le chariot reviendra à la tête de soudage.
Voir les photos détaillées ci-jointes.
- Vérin hydraulique supplémentaire des deux côtés
Il convient aux poteaux d'éclairage de petit diamètre et de forte épaisseur, ou aux plaques d'acier à haute résistance à la traction.
Avec cette option supplémentaire, le diamètre de 60~450mm, l'épaisseur de 2.8~6mm, tous les poteaux peuvent être adaptés. Et facile à utiliser.
3. Informations de base sur le produit
| Lieu d'origine : |
Chine |
| Nom de marque : |
CMC |
| Numéro de modèle : |
340/12000 |
4. Clause commerciale
| Quantité minimum de commande : |
1 ensemble |
| Prix : |
Négociable |
| Détails d'emballage : |
Palette métallique |
| Délai de livraison : |
50-60 jours |
| Conditions de paiement : |
Ex works/ FOB SHANGHAI/ CIF |
5. Processus de fabrication des poteaux d'éclairage
