Machine de découpe de longueur de pôle léger Q235A

Coupe à la longueur de la ligne pour le pôle lumineux modèle CTLA8x1800

(Types entièrement automatiques, levage à 4 couches)

Paramètre technique

• Épaisseur du matériau:3mm-8mm pour l'acier doux laminé à chaud Q235A (Q345=6mm,) ((ST52=6mm)
• Largeur du matériau: 800-1800 mm
• Poids de la bobine en acier:max 30 tonnes
• Diamètre intérieur de la bobine en acier: Φ508 mm-Φ760 mm
• Vitesse de nivellement: 5 à 15 m/min
• Nombre de rouleaux de nivellement: 13
• Diamètre des rouleaux de nivellement: 144 mm
• Distance du rouleau de nivellement: 150 mm
• Matériau du rouleau de nivellement: GCr15
• Dureté du rouleau de nivellement: HRC55-58
• Dispositif de roulement de support: 3 unités
• Diamètre du rouleau de support: 150 mm
• Plage de longueur pour l'échelle:2000-12000 mm selon les exigences
• Tolérance de la longueur de coupe: ± 15 mm (sur une plaque de 8 m de longueur)
• Puissance du moteur de nivellement principal: 45 kW, 960 tours par minute
• Capacité de la machine à tondre: 8 mmx2500 mm
• L'angle de rotation de la tondeuse: max. 1,5 degré.
• à double tranchant et à tranchant conique Vitesse de coupure 15 m/min.
• Puissance du moteur principal pour le découpage 11kw
• Vitesse de déplacement du Dolly: 15 m/min, réglable
• Matériau de la lame de coupe: H13k
• Le diamètre de la lame tranchante est de 310 mm
• Coupe conique Diamètre du rouleau de pincement: 310 mm
• Largeur interne maximale de l'unité de double découpe: 1800 mm
• Largeur interne maximale de l'unité de découpe conique: 2400 mm
• largeur de la surface de la machine:environ 7000 mm

Caractéristiques de propriété:

Type entièrement automatique, si vous avez la bonne largeur pour le poteau, longueur contrôlée par CNC, découpe conique avec automatisation, déchargement et empilage automatique de la plaque conique.

Avec unité de découpe à double tranchant et une unité de découpe conique.

(Note: système d'empilement automatique pour les plaques de moins de 6 mm, plaques à poteaux légers)

Applications:

Il est destiné au décodage, au nivellement, à la coupe, au découpage des bords de grattage et au découpage conique des matériaux de pôle léger, afin d'obtenir une plaque d'acier de petite largeur d'un côté et une plaque d'acier de grande largeur d'un côté.

Détails du dispositif

1Une voiture chargée en acier.

En haut et en bas: hydraulique

Moteurs à moteur

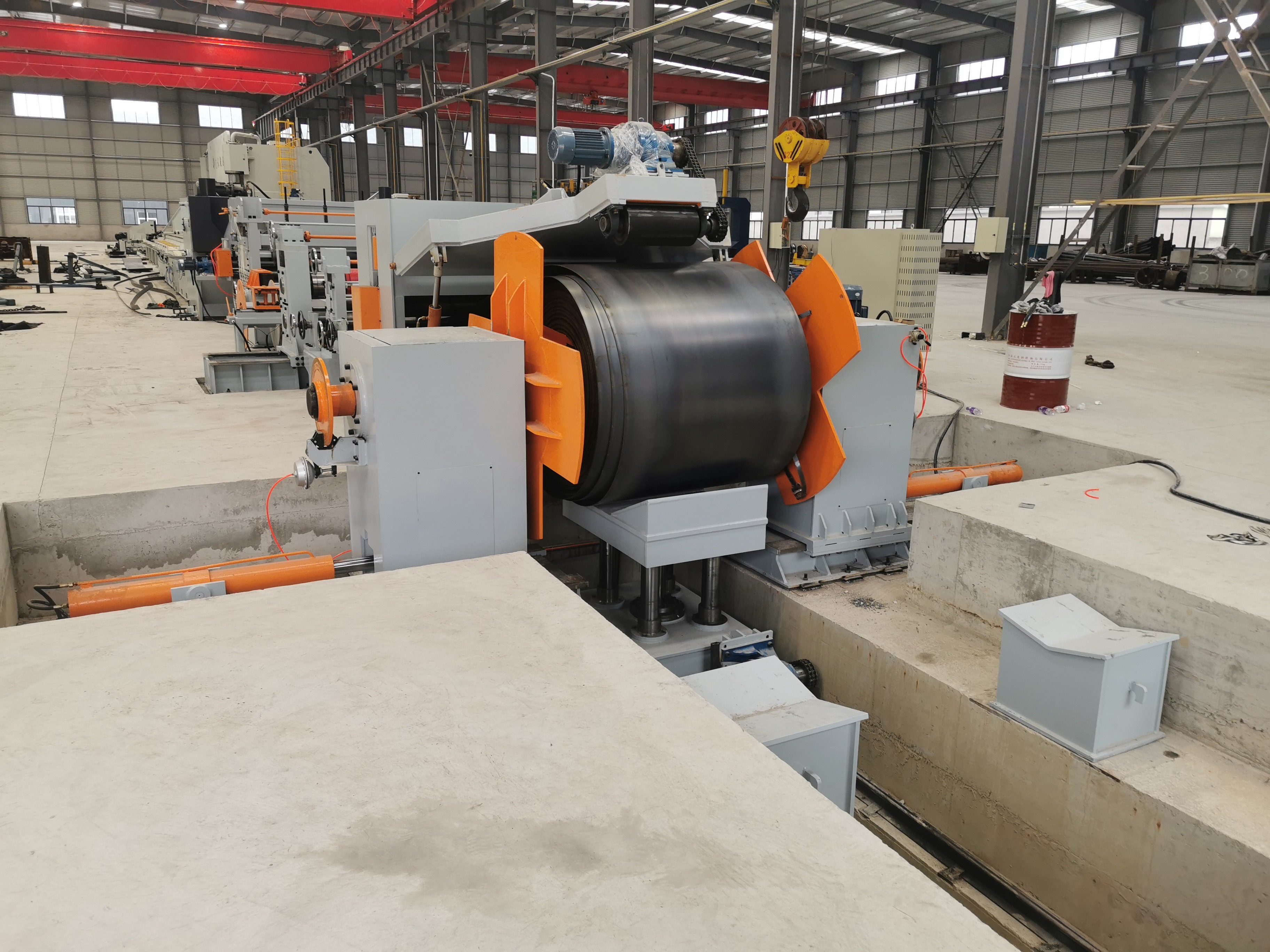

2. Décoiler hydraulique à double tête de type parapluie:

y compris:unité gauche et droite,

avec des freins qui donnent une tension de rotation à l'arbre.

Ouverture et fermeture: hydraulique

3- pressage et guidage hydrauliques, dispositif hydraulique à tête de pelle, dispositif de pincement

Il est composé d'un châssis, d'un dispositif hydraulique de pressage et de guidage, d'un dispositif hydraulique de tête de pelle, d'un rouleau de pincement et d'un système de conduite de moteur, etc.

• Dispositif hydraulique de pressage et de guidage:

Il est composé d'un bras hydraulique de pressage et de guidage, d'une roue de pressage et de guidage, d'une boîte de vitesses, d'un moteur, etc.

• Dispositif hydraulique de tête de pelle:

Il est composé d'un dispositif hydraulique de contraction de la plaque de pelle, d'une plaque de décharge, d'un dispositif hydraulique, etc.

• Dispositif de pincement hydraulique

Il est composé d'une glissière, de 2 rouleaux de pincement, d'un dispositif de pincement hydraulique, d'un cadre, etc.

• Partie de puissance du dispositif de pincement hydraulique

Il est composé d'un moteur à courant alternatif, d'une boîte de vitesses, d'un groupe de broches et de connecteurs, d'un support de roulement, d'un joint universel, etc.

4Table de travail à roulement moyen

5. Dispositif de guidage

Il est composé d'un châssis de guilde, d'une plaque plane mobile, d'un dispositif de réglage de guidage et d'une roue verticale.

6. Unité de nivellement: ((type à quatre couches)

C'est l'équipement de base de cette ligne qui est divisé en partie d'alimentation et partie hôte.

La partie d'alimentation est composée d'un support d'alimentation, d'un décélérateur, d'un moteur réglable à vitesse CA, d'un boîtier électrique CA ((conducteur de moteur à fréquence CA), d'un coupleur, d'un boîtier de distribution d'énergie, d'une roue à sangle, d'une sangle,joint universel et frein YWZ, etc.

La partie hôte est composée d'un support inférieur, d'un châssis, d'un support sous l'essieu, d'un support d'essieu coulissant, d'un rouleau de nivellement, d'un cadre supérieur de support, d'un support de roue vers le haut et vers le bas, d'une roue de support,appareil électrique de levage et de pressage, accompagné de 2 pièces de moteur de pressage, pompe de lubrification manuelle.

Caractéristiques de cette machine:

Il a adopté le cas de distribution de puissance, chaque rouleau de nivellement sont connectés avec accouplement croisé universel, vers le haut et vers le bas rouleau de nivellement sont tous deux actifs, la vitesse linéaire est la consistance,donc les frictions entre la surface du rouleau et la plaque diminueront, ce qui pourrait favoriser l'efficacité du nivellement.

Il y a deux ensembles de roulements à rouleaux des deux côtés de l'essieu de nivellement, un ensemble de roulements à poussée plane utilisés pour diminuer les frictions et empêcher les axes de libérer, ce qui pourrait stimuler l'efficacité.

Deux groupes de roues de support sont installés sur la machine pour régler les côtés avant et arrière.Il est utilisé pour soutenir le rouleau principal et augmenter la dureté du rouleau et l'efficacité de nivellement rapideLe roulement de la roue de support est scellé, ce qui pourrait empêcher l'entrée de scories d'oxyde dans le roulement.

La machine est d'adopter l'engrenage de ver et la tige de ver, une grande torsion sur le réglage de décélération bipolaire et de pression, la puissance de pression lourde,il pouvait être réglé individuellement et synchronisé pour soulever et appuyer vers le bas, et régler le micro-ajustement manuel.

Le rouleau de nivellement est l'extinction par induction à moyenne fréquence, un niveau plus profond, ce qui pourrait éviter de brûler le roulement en cas de manque d'huile et prolonger la durée de vie de la machine.

Les composants principaux sont vibrant par vibrateur avancé dans la maison qui pourrait démolir le stress et réduire la flexion.Le moteur est un moteur réglable de vitesse à courant continu,L'équipement est équipé d'une plaque centrale Eurotherm qui pourrait réduire les temps de levage et de freinage (deux tiers de temps de freinage plus courts que les temps ordinaires) et une efficacité de nivellement rapide..

7. machine à découper de type rotatif:

Y compris:Coupe hydraulique de faisceau oscillant Q12Y-6*2000.

Le cisaillement peut être tourné de 3 degrés pour être adapté à la coupe de plaques de poteaux légers.

Après le cisaillement, la plaque sera parallélogramme, de cette façon réduit les déchets de matériau et être facile pour le prochain processus de fabrication de poteau de lumière

8Table de support de longueur de poteau + dolly, avec dispositif d'automatisation:

Il y a une poulie à l'avant de l'unité de découpe à double bord pour contrôler la taille de la plaque de coupe droite et rectangulaire.En changeant la position du bouchon sur la poupée pour contrôler la taille de la plaque rectangulaire .

La poupée avec conduite motorisée, elle peut se déplacer à la bonne position sur la table en fonction de la longueur de la plaque du poteau.

Le rouleau de table avec conduite motorisée, lorsque le rouleau est plongé par moteur, la plaque peut se déplacer vers l'unité de découpe et pas besoin de pousser la plaque manuellement.il peut être entraîné par moteur et système de chaîne, peut également déplacer la plaque manuellement pour régler la plaque.

Tant sur le dolly que dans l'unité de découpe du bord avant, il y a un dispositif pneumatique pour arrêter la plaque de poussée pour obtenir la bonne dimension de la plaque rectangulaire.

9Dispositif de levage de plaque.

Ce dispositif comprend deux cylindres pneumatiques, et il peut être déplacé à différents endroits selon la longueur de la plaque.

Lorsque la plaque atteint l'avant de l'unité de découpe, la plaque sera arrêtée, ce dispositif soulevera la plaque, afin que la poupée puisse serrer et déplacer la plaque.

• Unité de coupe à double tranchant.

La machine à découper à double tranchant est basée sur le principe du cisaillement par laminage pour couper la tôle d'acier.

Il est destiné à couper le bord de grattage de la plaque d'acier laminée à chaud pour obtenir la largeur exacte du poteau lumineux.

Comprenant: deux paires de rouleaux de pincement, moteur, boîte de vitesses, quatre lames

Deux rouleaux de type vis vers le haut et vers le bas, avec deux paires de lames de découpe.

Les rouleaux à vis permettent de régler facilement la lame de coupe à n'importe quelle position pour couper n'importe quelle plaque.

11.Table de support de longueur de pôle + dolly, équipé d'un dispositif d'automatisation:

Il y a une poulie à l'avant de l'unité de découpe. Elle est destinée à contrôler le degré de coupe conique. En changeant la position du bouchon sur la poulie pour contrôler le taux de découpe conique.

La poupée à conduite motorisée peut se déplacer sur la table en fonction de la longueur de la plaque et la serrer pour obtenir la bonne direction de déplacement de la plaque.

Le rouleau de table avec conduite motorisée, lorsque le rouleau est plongé par moteur, la plaque peut se déplacer vers l'unité de découpe et pas besoin de pousser la plaque manuellement.il peut être entraîné par moteur et système de chaîne, peut également déplacer la plaque manuellement pour régler la plaque.

Tant sur le dolly que dans l'unité de découpe conique avant, il y a des dispositifs pneumatiques pour arrêter la plaque de poussée pour obtenir le bon angle de coupe conique.

12Dispositif de levage de plaque.

Ce dispositif comprend deux cylindres pneumatiques, et il peut être déplacé à différents endroits selon la longueur de la plaque.

Lorsque la plaque atteint l'avant de l'unité de découpe, la plaque sera arrêtée, ce dispositif soulevera la plaque, afin que la poupée puisse serrer et déplacer la plaque.

13. Unité de découpe de cône

La machine de découpe conique est basée sur le principe du cisaillement par laminage pour couper la tôle d'acier et obtenir une plaque de trapèze avec un certain taux de découpe.

Comprenant: deux paires de rouleaux de pincement, moteur, boîte de vitesses, rouleaux de pincement haut et bas, deux lames,

Deux rouleaux de type vis vers le haut et vers le bas, avec une paire de lames de découpe.

Les rouleaux à vis permettent de régler facilement la lame de coupe à n'importe quelle position pour couper n'importe quelle plaque.

14Tableau de support à bille pour plaque conique finie

15Système automatique de déchargement et d'empilement des plaques coniques

Il y a deux rouleaux pneumatiques de pincement. Le rouleau de pincement du bas est avec conduite motorisée, lorsque le rouleau est plongé par moteur, la plaque cônique peut se déplacer à loin de l'unité de découpe.Quand la plaque a arrêté de bouger, le rouleau vers le haut s'élèvera et donnera l'espace pour décharger la plaque.

Sous la table, ce sont 12 unités dispositif de déchargement pneumatique. Ils peuvent se lever du milieu de la table, puis deux pièces plaque conique glisseront sur les deux côtés de l'empilage.

16Système électrique:

La table de commande centrale.

Pour le découpage à double bord et le découpage conique, également le PLC, l'onduleur à courant alternatif ont la caractéristique d'une réponse rapide et d'une bonne activité, qui peuvent contrôler efficacement la vitesse de fonctionnement du dolly.

17 Système hydraulique:

Puissance hydraulique 25 L/min

Y compris: station hydraulique, soupapes, réservoir d'huile, joint, tuyau souple, tuyau dur, etc.

18Système pneumatique:

Pour l'embrayage de la poulie et de la table, le dispositif de levage des plaques, le dispositif de déchargement des plaques etc.

19.Option:

Unité de nivellement supplémentaire après coupure conique.

Libérez la tension de la plaque d'acier, et facile pour le prochain processus.

(cette unité convient à une plaque d'épaisseur inférieure à 6 mm pour un poteau de lampadaire)

20. Option : Système hors ligne de la plaque

(Après que la plaque a été coupée en longueur, le système peut déplacer la plaque sur le côté de la machine.)
