HM800/12000 Poteaux lumineux/mâts hauts

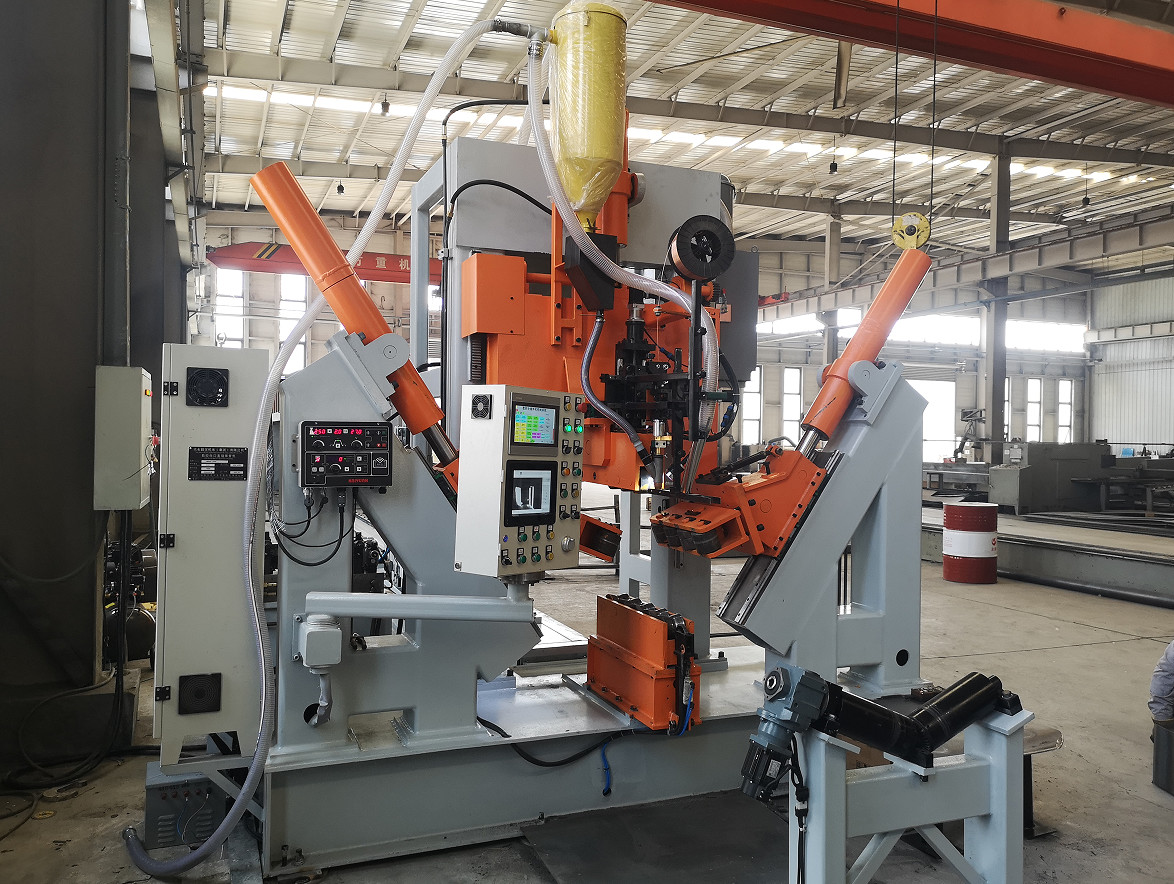

MACHINE DE SOUDAGE CNC POUR POTEAUX -

Modèle : HM800/12000, HM800/13000, HM800/14000,

Type à rouleaux

Spécialement conçue pour les poteaux d'éclairage public normaux, les monopôles, les mâts de grande hauteur, les poteaux de communication 5G.

Plage de diamètres : 60~800mm, Épaisseur : 3~12mm

Machine de soudage à l'arc submergé à fil unique standard

Champ d'application : convient aux soudures longitudinales automatiques de poteaux de grande longueur et de taille moyenne, comme les poteaux 5G, les monopôles, les mâts de grande hauteur et les poteaux d'éclairage public normaux

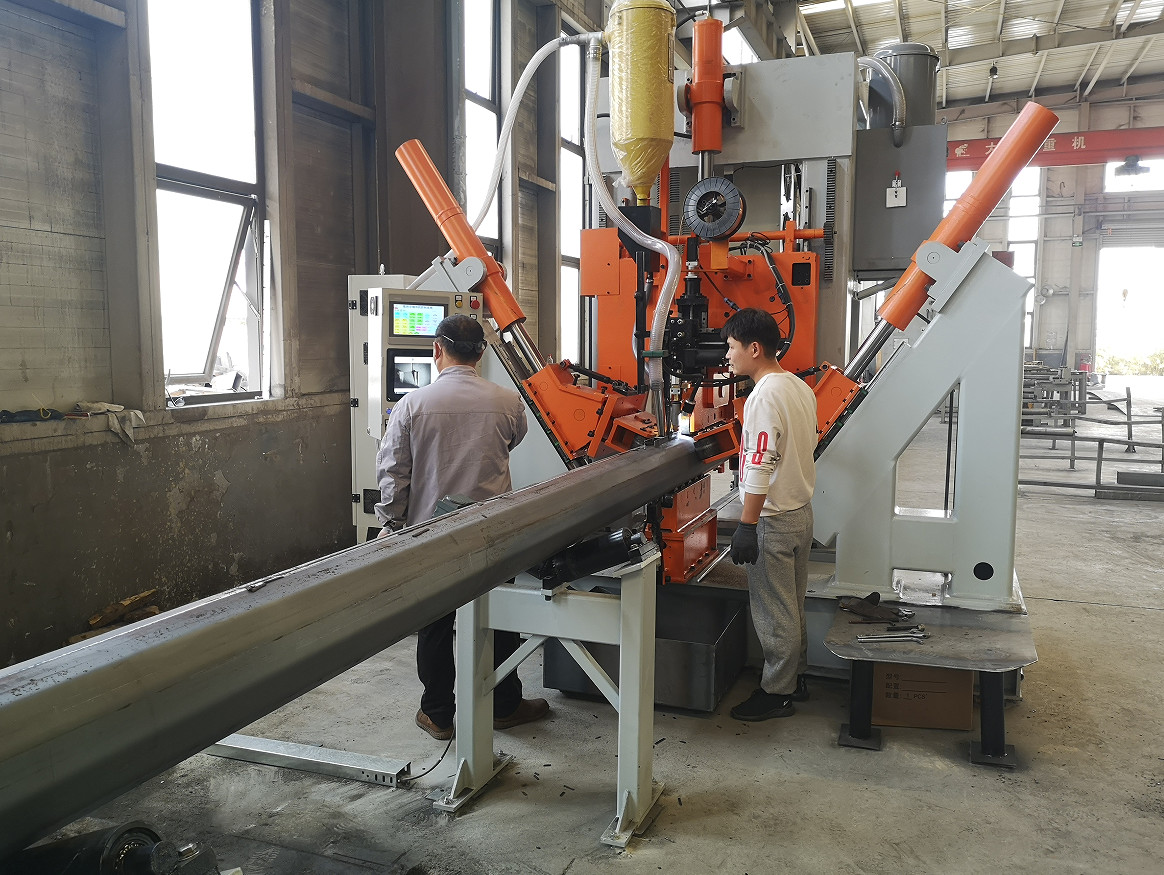

Cette machine convient généralement au soudage de poteaux polygonaux et coniques de taille moyenne, en particulier pour les poteaux qui n'ont qu'une ou deux soudures. Il s'agit d'une chaîne de soudage automatique. Le chariot est équipé d'un moteur à vitesse réglable, qui peut tirer le poteau pour le déplacer. Le vérin hydraulique permet à la roue de pression de serrer le poteau et de souder en même temps.

Caractéristiques exclusives :

• Réglage automatique CNC, système CNC, avec le changement du diamètre du poteau, ajustez automatiquement la pression, ajustez automatiquement la position du pied presseur, adaptez automatiquement la vitesse et la position d'alimentation, maintenez la soudure toujours à l'état fermé, pour assurer une soudure lisse.

• Sur la base de la qualification du processus précédent, après le soudage, il n'y a pas de torsion de la soudure du poteau, et il n'est pas nécessaire que le personnel fasse levier et torde la tige à l'arrière de la machine pour centrer la soudure.
• Le poteau d'entraînement est contrôlé par conversion de fréquence, avec une fonction d'arrêt par frein électrique pour assurer la stabilité du soudage de la tête et de la queue, ce système peut souder le poteau de la petite extrémité à l'extrémité inférieure sur toute la surface et presque sans longueur restante en dehors du soudage. De cette façon, le travail manuel du processus suivant est réduit.
• Le nombre de rouleaux de serrage est de 3 jeux, l'avantage est de réduire la pression des rouleaux sur la surface du poteau et de réduire les rayures sur la surface. Il convient à la production de poteaux octogonaux, de poteaux polygonaux et de poteaux coniques. Il peut être de diamètre égal ou conique.
• Le chariot de type poussée avec fonction de retour rapide motorisé, pas besoin d'opérateur pour repousser manuellement et il réduit l'intensité du travail des opérateurs.
• Le chariot de poussée arrière avec dispositif de serrage pneumatique, c'est simple et rapide par rapport au serrage manuel.
• Fonction de soudage à l'arc submergé
• Le côté déchargement est de type rouleau, ce qui est pratique pour le chargement et le déchargement, et est propice à la réalisation de l'automatisation des matériaux en amont et en aval. Le chargement et le déchargement peuvent se faire du même côté pour éviter à l'opérateur les déplacements sur de longues distances. L'opérateur n'a besoin de travailler qu'à la position de la machine hôte, ce qui réduit considérablement l'intensité du travail.
• Avec un dispositif de guidage arrière du poteau, il peut être ajusté de manière adaptative. En fonctionnement pratique, la position de la soudure est rarement ajustée, ce qui réduit l'intensité du travail des opérateurs.
• Grâce à la caméra installée sur la tête de la machine, la soudure est reflétée sur l'écran du panneau de commande principal, ce qui rend le suivi de la soudure simple et facile, et réduit l'intensité du travail de l'opérateur pour la surveillance du soudage.Le système de pression d'huile et CNC développé en interne, rendant le poteau soudé rond et la déformation faible
• Opérateur : 1 personne.
• Banc à rouleaux de déchargement, 5 jeux (adapté aux poteaux de 12,14 m)
• Selon la disposition de l'atelier de l'acheteur, des machines avec différentes directions de travail peuvent être fournies
• Pour les exigences particulières des clients, la machine peut être spécialement conçue et fabriquée pour répondre aux différents poteaux du monde entier

Articles en option

16.1

Machine connectée à Internet dans l'atelier de l'utilisateur

Elle peut fournir des données de gestion de la production : heure de mise sous tension, temps de soudage, temps de coupe, temps de non-soudage, quantité de production, etc.

Fonction de diagnostic à distance. Le fournisseur de la machine peut aider le client au diagnostic à distance des pannes et au réglage à distance des paramètres. Pratique pour les clients pour reprendre rapidement la production.

16.2 Système de chargement et de déchargement des poteaux d'éclairage public :

Sur le côté gauche de la machine, il y a un râtelier de stockage, qui peut stocker 20 à 30 poteaux (le nombre varie en fonction de la taille des poteaux). Une fois le soudage terminé, appuyez sur le bouton, et le poteau d'éclairage public sera déchargé pour être déchargé sur le râtelier de stockage qui se trouve sur le côté droit de la machine, il peut stocker 20 poteaux (le nombre varie en fonction de la taille des poteaux)

16.3 Pièces de rechange, selon la liste

La machine se compose des parties suivantes :

Long plan de travail pour le déplacement du chariot
Châssis principal du portique
Système d'entraînement du chariot
Banc à rouleaux de déchargement, 5 jeux (adapté aux poteaux de 13 m)
Partie de serrage hydraulique (y compris les rouleaux de serrage, adaptés aux poteaux de taille moyenne)
Système de soudage à l'arc submergé, avec système d'alimentation en fil
Système de récupération du flux
Système hydraulique
Système de contrôle

Rouleau de serrage, conformément aux exigences du client en matière de poteaux.

Avec :

1 jeu adapté aux moules de monopôles, de mâts de grande hauteur, de poteaux 5G.

1 jeu adapté aux poteaux d'éclairage public normaux, diamètre minimum de 60 mm (poteaux ronds et poteaux coniques)

1 jeu adapté aux poteaux d'éclairage public normaux, diamètre minimum de 60 mm (poteaux octogonaux)

1 jeu de dispositifs de serrage arrière adaptés aux poteaux d'éclairage public normaux. (Comprend un petit outil, adapté aux poteaux de très courte longueur, comme un bras de 1 à 2 mètres de long)
