Bobine en acier modèle de 6x1500 960RPM fendant la ligne

Bobine en acier modèle de 6x1500 960RPM fendant la ligne

    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
  • Model 6x1500 960RPM Steel Coil Slitting Line

    Détails sur le produit:

    Lieu d'origine: Wuxi, Chine
    Nom de marque: CMC
    Numéro de modèle: 6x1500

    Conditions de paiement et expédition:

    Quantité de commande min: 1 jeu
    Prix: According to the machine requirements
    Détails d'emballage: Nudité
    Délai de livraison: Selon les conditions
    Conditions de paiement: T/T, L/C
    Capacité d'approvisionnement: Selon la situation réelle
    Contact
    Description de produit détaillée
    Condition :: Nouveau Matériel de tuyau :: Acier inoxydable
    Application :: Tuyau d'approvisionnement énergétique Tension :: 220/380/415/440v
    Marque :: CMC Nom :: machine de fente en acier de bobine
    Surligner:

    960RPM slitter machine steel

    ,

    6mm coil slitting line

    Modèle de machine en acier de fente de bobine : 6x1500





    Description :

    Chargement en acier de bobine, decoiling la bobine en acier, fendant le plat, et l'unité de recul et déchargement.





    Application :

    Cette ligne est pour la bobine en acier déroulant, fente de plat et processus de fente en acier de bobine





    Paramètre technique :

    1. Épaisseur maximale 6mm, acier doux laminé à chaud minimal de matière première de l'épaisseur 2.5mm.

    2. Largeur de matériel : 800-1550mm

    3. Poids de la bobine en acier : 25 tonnes maximum

    4. Diamètre intérieur de la bobine en acier : 508mm-760mm

    5. Diamètre extérieur de la bobine en acier : Max.1500mm

    6. Diamètre de galet presseur : 190mm

    7. Puissance de moteur de galet presseur : 2.2kw, modèle de boîte de vitesse : BWD13, taux : 187

    8. Vitesse fonctionnante de galet presseur : 3m/min

    9. Quantité de mise à niveau approximative de rouleau : 3, vers le haut d'un, le fond deux.

    10. Diamètre de mise à niveau approximatif de rouleau : 125mm

    11. Pour fendre des produits de finition, fendant la tolérance de largeur : ±0.20mm

    12. Pour fendre des produits de finition, Max.weight de bobine : 15ton

    13. Pour fendre des produits de finition, le diamètre intérieur de bobine en acier : 760mm

    14. Fente de l'épaisseur d'unité : 2.5~4.5mm, C245

    15. Caractéristiques de bouclage de mine : 5500×2200mm×2500mm Length×width×depth

    16. Fente du diamètre d'axe : 220mm

    17. Fente du matériel d'axe : 40Cr

    18. Fente de la puissance de moteur principal d'unité : 37kw (960RPM), VITESSE BOX650

    19. Les détails de la lame, entretoise, anneau en caoutchouc, voient la liste d'attachement.

    20. Fente du matériel de lame : H13K, dureté HRC55-58

    21. Puissance de moteur principal de mécanisme de rebobinage de chute : YLJ6.3KG/M

    22. Vitesse de rebobinage, épaisseur 4.5mm, 20m/min. épaisseur maximale 2.5mm, vitesse maximale de fréquence à C.A. 25m/min réglable

    23. Puissance de moteur principal d'unité de rebobinage : 90kw (960rpm), boîte de vitesse : 850

    24. Les détails de la dimension, voient le dessin joint



    Détaillez de tout le dispositif :

    1. Chariot hydraulique de chargement de bobine

    Ce chariot peut porter la bobine en acier et la faire se déplacer en haut et en bas. Le rail de guide à quatre roues marchant, en haut et en bas est fini par le cylindre hydraulique, le fonctionnement du chariot est fini par le réducteur de moteur et de boîte de vitesse.



    2. Decoiler hydraulique

    type tête double de parapluie, incluant : unité gauche et droite,

    Ouvert et étroit : Hydraulique

    Il se compose de la base dénommée par guide, de la parenthèse, du mécanisme d'intercepteur, de l'axe decoiling et du type de parapluie tête double.

    Le decoiler peut se déplacer de gauche à droite et centraliser simultanément.



    3.Light type presse-guide hydraulique, tête de pelle, ouvreur, pinçant le mécanisme :

    Il a composé de base cadre-dénommée, de bras hydraulique de presse-guide, de mécanisme tête de pelle hydraulique, de mécanisme hydraulique d'ouvreur, de mécanisme de pincement hydraulique etc.



    3,1 mécanisme hydraulique de presse-guide : Il se compose du bras hydraulique de pressing-guide, de la roue en acier de pressing-guide, du mécanisme à chaînes de transmission de wheel& de pignon, équipés de la vitesse cycloïdale du soleil 5.5Kw réduisant le moteur etc.



    3,2 mécanisme tête de pelle hydraulique : Il se compose de la coquille tête de pelle, du mécanisme hydraulique tête de pelle et tête de pelle hydraulique etc. d'équilibre de lifting&.



    3,3 mécanisme hydraulique d'ouvreur : Il se compose du pilier de guide et la douille de guide, ouvreur hydraulique enfoncent et le mécanisme de levage etc.



    3,4 mécanisme de pincement hydraulique : Il se compose de la parenthèse, base de coulisseau, 2 petits pains de pincement, rouleau supérieur le lifting& qu'hydraulique enfoncent le mécanisme, pièces de puissance, boîte de vitesse. etc.



    4.Tansition table de travail, longueur de longueur : 3m



    5. Unité de mise à niveau approximative

    L'unité de mise à niveau approximative a trois rouleaux pour niveler la fonction. C'est mode inactif.



    6. Dispositif de guidage avant la fente

    Le dispositif de guidage se compose fonctionner la parenthèse, rail de guide, mécanisme de centralisation d'adjusting& de mandrin de vis, étape basse de guide actif, mécanisme vertical de rouleau.

    Tout le dispositif avant l'unité de fente.

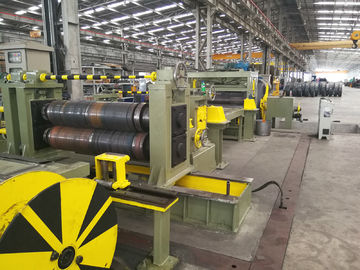

    7. Fente de l'unité :

    Il se compose de la pièce d'unité centrale et de la cloison de puissance.

    Pièce de puissance : Elle se compose de la zone d'influence, du décélérateur, du moteur vitesse-réglable à C.A., de la caisse de distribution de vitesse, de l'accouplement, de l'embrayage, des morceaux de connexion, de la transmission croisée universelle etc.



    Pièce d'unité centrale : Elle se compose de l'étape basse, la parenthèse de style fixe, grand coulisseau d'axe de lame, axe de lame deux morceaux, la parenthèse active, coulisseau d'axe d'outil, &exit hydraulique d'entrée de parenthèse active lame-changeant ajustant le mécanisme, levage électrique d'axe supérieur d'outil et enfoncer le mechani, etc. réglables.

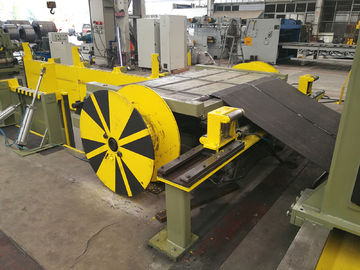

    8. Mécanisme de rebobinage de chute :

    Il se compose de la parenthèse, de l'axe de rebobinage, soutenant la base, 2 disques de rebobinage de cône, le mécanisme de transmission de roue de pignon de chain&, le réducteur, l'accouplement, le moteur etc.

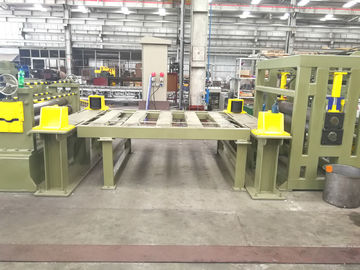

    9. Table de travail de bouclage de &transition :

    Il se compose de la parenthèse, soutenant la base, rollerway, plaque de maintien,

    Puits de bouclage Length×width×depth : en tant que paramètre technique

    table de travail de transition, avec le cylindre hydraulique pour se lever.

    Il inclut à gauche et à droite deux parts.

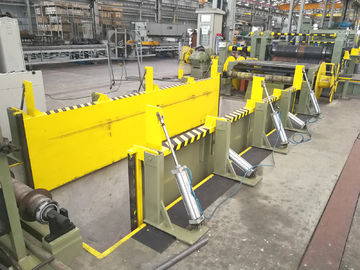

    10. Préséparation, mécanisme de tension, mécanisme de séparation de presse hydraulique, mécanisme de plat-soutien :

    Il se compose de la base, soutenant la base, incidence de pre-seperation, atténuant la parenthèse, atténuant le plat, atténuant le plat le lifting& qu'hydraulique enfoncent le mécanisme, tension retournant la parenthèse, 2 petits pains de réflecteur de tension, parenthèse de presse-seperation, axe de presse-seperation, presse-seperation, hydraulique enfoncent et soulevant le mécanisme, le mécanisme de plat-soutien hydraulique, le mécanisme de plat-soutien hydraulique d'équilibre de lifting&, équipé des feuilles de séparation, des buissons en nylon etc. d'entretoise.



    11. Unité de recul :

    Il se compose de la base, reculant réduisant la caisse de vitesse, l'axe de recul, le plat de voûte, expansion-gardant le disque, le mécanisme de rétraction diagonal d'expansion& de coulisseau, la bouche hydraulique des pinces coupant le mécanisme, le mécanisme &rotatary de cylindre d'huile d'expansion, le mécanisme d'intercepteur, l'accouplement, le bras actif hydraulique de soutien, la base de soutien, équipés du moteur vitesse-réglable etc. à C.A.



    12. Chariot de déchargement hydraulique :

    Ce chariot peut porter la séparer-bobine, mouvement hydraulique et l'ascenseur, le fonctionnement du chariot est conduit par le guide à quatre roues de moteur que la voie sortent la ligne et la sortie.



    13. Système électrique :

    Table de contrôle central.

    Il se compose de l'armoire, de l'armoire de fonctionnement de contrôle électrique principal, de l'armoire de fonctionnement auxiliaire et d'autres électricités. Fendant et moteur de recul.

    La protection de sécurité d'ensemble d'équipement, le bouton de coupure d'électricité de stop& de secours, la lampe etc. d'affichage de machine-halte.



    Circuit 14 hydraulique :

    Énergie hydraulique 25L/min

    Y compris : station hydraulique, valves, réservoir de stockage de pétrole, tuyau commun et mou, tuyau dur et ainsi de suite.

    Fendant la lame, entretoise, plat de l'espace, baril d'entretoise, liste d'anneau en caoutchouc (pas avec la machine, les frais supplémentaires du besoin)





    Bobine en acier modèle de 6x1500 960RPM fendant la ligne 0

    Bobine en acier modèle de 6x1500 960RPM fendant la ligne 1

    Bobine en acier modèle de 6x1500 960RPM fendant la ligne 2

    Bobine en acier modèle de 6x1500 960RPM fendant la ligne 3

    Bobine en acier modèle de 6x1500 960RPM fendant la ligne 4



    Bobine en acier modèle de 6x1500 960RPM fendant la ligne 5
