Détails sur le produit:
|
| Certification: | CE/ISO9001 | Tension: | 380v, 50Hz |
|---|---|---|---|
| Matière première: | PPGI | Garantie: | 1 an, 12 mois |
| Couleur: | Adapté aux besoins du client | Matériel de rouleau: | 45#Steel Chrome a plaqué |
| Surligner: | Petit pain de barrière de PPGI formant la machine,machine de petit pain de barrière de la route 350H |
||

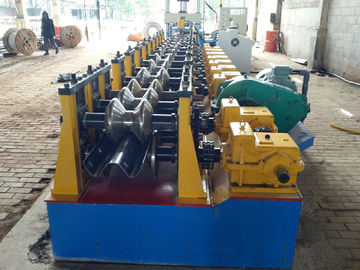

Petit pain de barrière de route de poutre d'ISO9001 350H formant la machine
Description d'I.Product
| 1 | Modèle non. | Machine à grande vitesse de forme de petit pain en acier de plate-forme de plancher |
| 2 | Épaisseur | 0.3-0.8mm |
| 3 | Matériel de Coli | GI |
| 4 | La portance de decoiler manuel | 6,5 tonnes |
| 5 | matériel d'axe | 45#steel |
| 6 | Diamètre | Adapté aux besoins du client |
| 7 | nombres de former des étapes | Adapté aux besoins du client |
| 8 | transmission | transmission à chaînes |
| 9 | Formation de la vitesse | 8-12m/min |
| 10 | puissance de moteur principal | 3kw |
| 11 | tension | 380V50HZ triphasé ou au besoin |
| 12 | dimension | 7*1.3*1.3 |
| 13 | coupure | coupe hydraulique |
| 14 | matériel de lame | Acier Cr12 avec 60-62°c traité éteint |
| 15 | système de contrôle | PLC (delta) |
| 16 | tolérance de longueur | ±1mm |
| 17 | pièces de rechange |
1 parts demaged faciles : nez 2pcs, fusible-lien 4pcs tapis en caoutchouc 2 : PCs 1 clé de 3 boulons : PCs 1 |
| 18 |
La ligne entière comprenant : Decoiler manuel, petit pain formant la machine, station hydraulique, coupeur hydraulique, système de contrôle de PLC, table de fin de bande. |
|
Paramètres de machine d'II.Basic
Matériel : Feuille galvanisée par Q345B
Épaisseur : 2,5|3.0mm
Largeur : 450-476mm
Poids : 65KG
Caractéristiques des produits
Produit : dessin de sous-produit
Largeur de produit : ± 5mm de 310mm
Taille de produit : ± 5mm de 81mm
Spécifications produit
Formation de la méthode : Formation Cold roll
Vitesse de production : ≤10m/minute
Direction de alimentation : alimentation gauche
Tension principale : 380V, 50Hz
Puissance totale d'unité : au sujet de 20.7KW
Incidence d'arbre d'entraînement : 6026
Ascenseur de Turbo : SWL10-3/23-FU3
Moteur de motivation essentielle : YVP180M-4-15
Réducteur : ZQ500-48.57
Matériel de panneau mural : A3
Matériel d'axe : 40
Matériel de moule : Gcr15
III, aperçu de structure d'équipement
Le cadre d'équipement est traité par la plaque d'acier A3, après traitement vieillissant, structure de 3 rouleaux, 1 supérieur et 2 inférieurs, le rouleau inférieur adopte une structure fixe, le rouleau supérieur adopte l'ajustement de mouvement de glisseur, et 3 ensembles de commande de boîte de turbine sont conduits par le moteur pour ajuster le supérieur et inférieur la boîte de turbine est reliée par une bielle pour assurer la synchronisation de 3 ensembles de boîtes, et les 3 plats de mur indépendants sont reliés par un axe pour assurer le parallélisme de la machine entière. Le diamètre de l'axe de rouleau est 110mm. Il y a deux ensembles de moules sur les left and right, un pour l'arc intérieur et un pour l'arc externe, et un ensemble du moteur 15KW principal. Il est conduit par un réducteur ZQ500, qui conduit les axes inférieurs gauches et droits par des vitesses. Le module de vitesse est 10m, un pour chacun gauche et droit. Le produit est traité par la console d'opération.
IV, liste de contrôle de configuration d'équipement
| Non |
Nom de partie |
Quantité |
| 1 |
Formation du moule |
Un ensemble de moules de chaque côté |
| 2 |
moteur d'entraînement 15KW |
1Set |
| 3 |
Formation de l'axe de moule |
3Sets |
| 4 |
Ascenseur de Turbo |
3Sets |
| 5 |
Moteur de levage d'entraînement |
1Set |
| 6 |
Réducteur ZQ500 |
1Set |
| 7 |
Console électrique |
1Set |
| 8 |
Boulon d'anchrage d'équipement |
1Set |
Diagramme de structure de V.Equipment :
