Aperçu Produitspetit pain de rambarde formant la machine

Trois petit pain de rambarde des vagues 2.5mm formant la machine

Trois petit pain de rambarde des vagues 2.5mm formant la machine

Trois petit pain de rambarde des vagues 2.5mm formant la machine

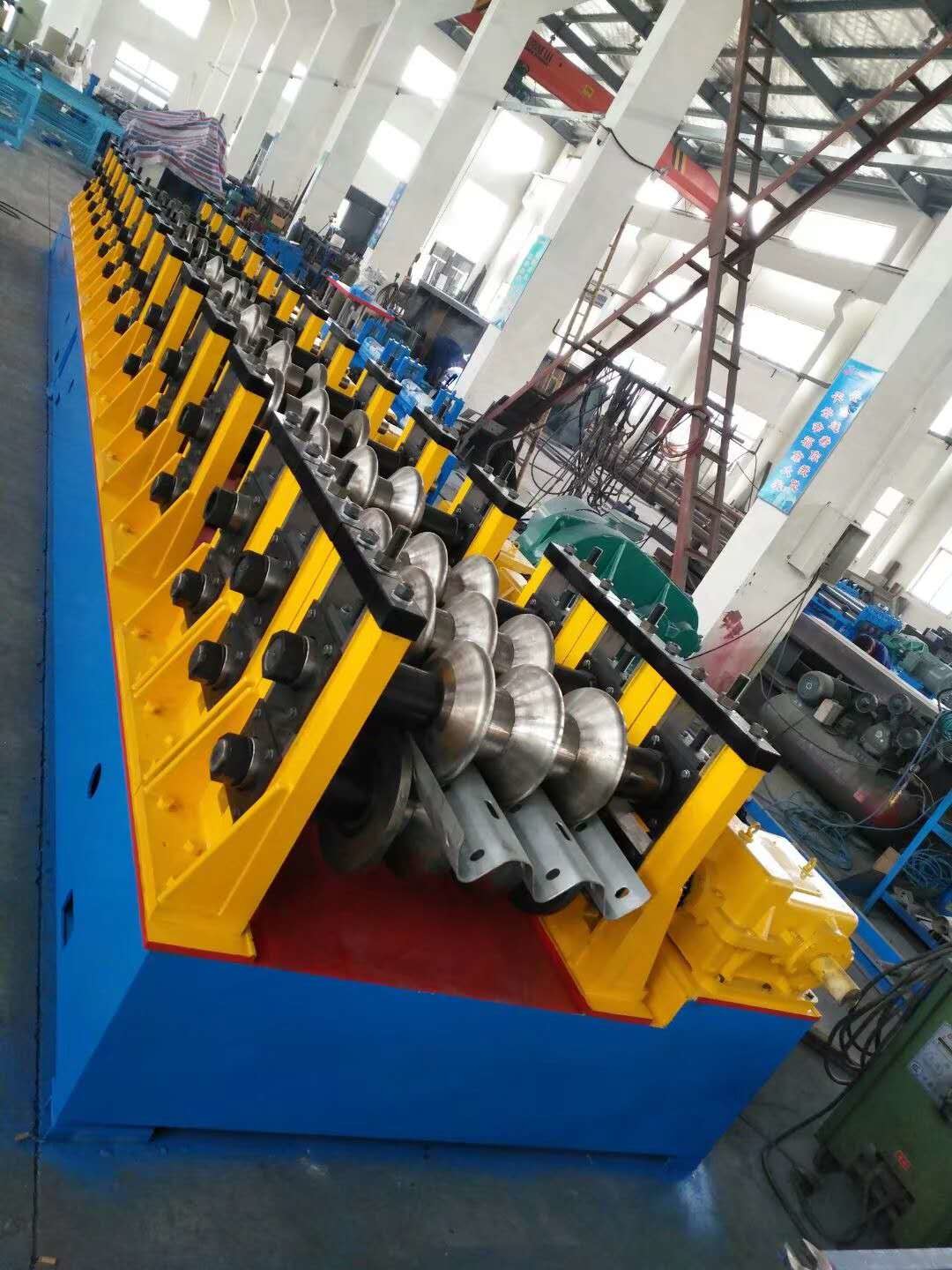

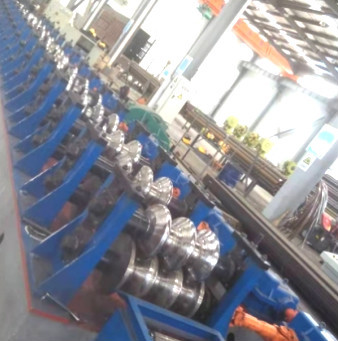

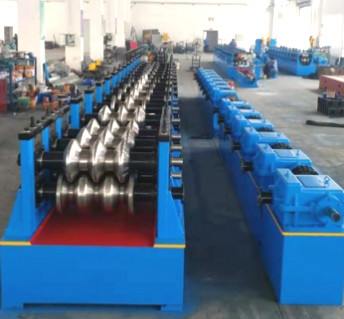

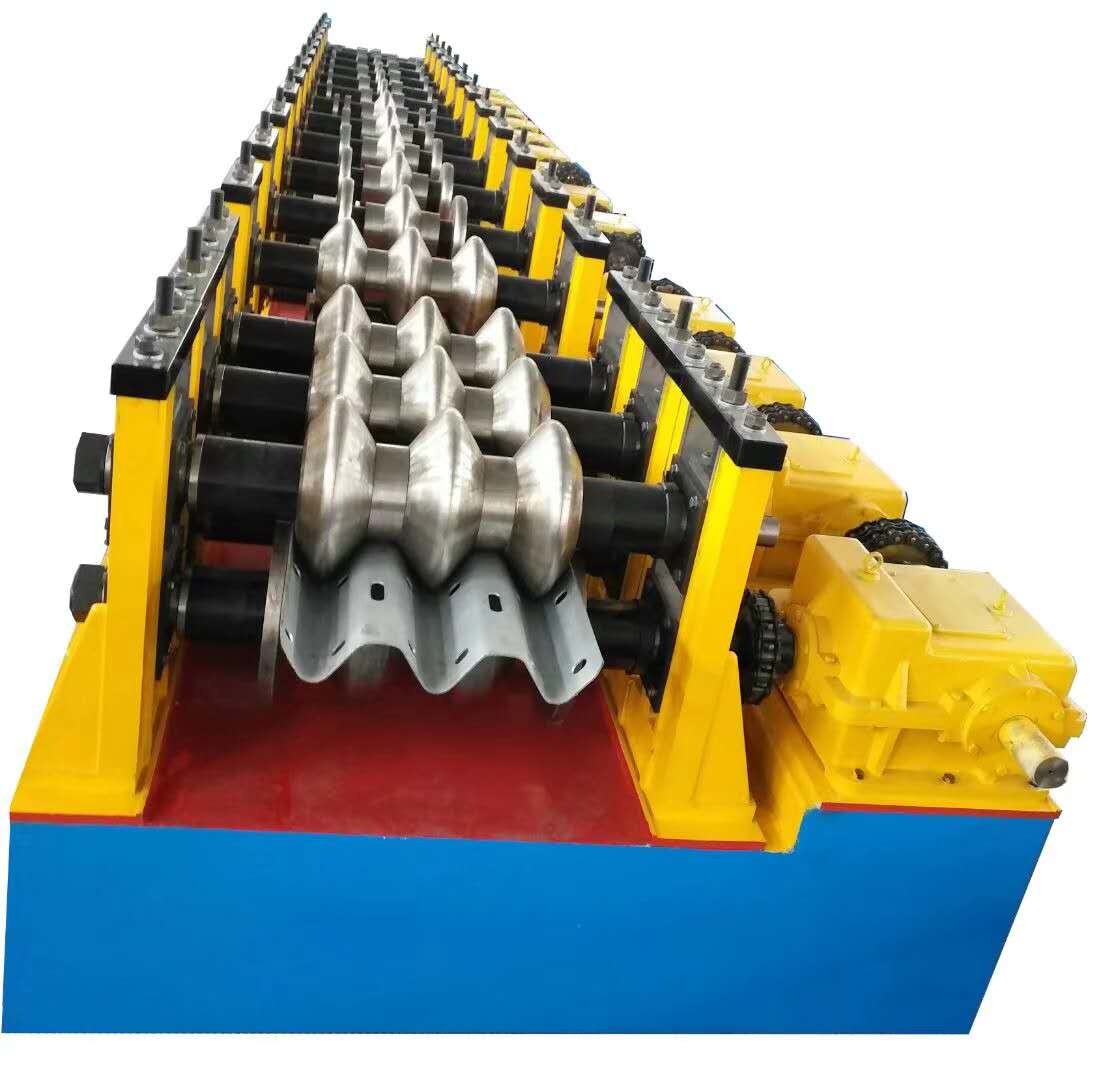

Three Waves 2.5mm Guardrail Roll Forming Machine
Trois petit pain de rambarde des vagues 2.5mm formant la machine Trois petit pain de rambarde des vagues 2.5mm formant la machine Trois petit pain de rambarde des vagues 2.5mm formant la machine Trois petit pain de rambarde des vagues 2.5mm formant la machine Trois petit pain de rambarde des vagues 2.5mm formant la machine

Image Grand :  Trois petit pain de rambarde des vagues 2.5mm formant la machine

Détails sur le produit:
Lieu d'origine: WUXI
Nom de marque: CMC
Conditions de paiement et expédition:
Quantité de commande min: 1set
Prix: Negotiate
Détails d'emballage: Nudité
Délai de livraison: Selon les conditions
Capacité d'approvisionnement: Selon la situation réelle

Trois petit pain de rambarde des vagues 2.5mm formant la machine

description de
Type de tuile: Acier utilisation: Construction en acier
condition: nouveau Poids: 65Kg
Service après-vente fourni: Machine disponible pour entretenir des machines à l'étranger Garantie: 12 mois
Surligner:

petit pain de rambarde de 2.5mm ancien

,

10m / petit pain minimum de rambarde formant la machine

Il peut être adapté aux besoins du client si vous devez modifier le format.



Rouleau de rambarde de trois vagues formant la machine



Paramètres de machine d'I.Basic

  1. Propriétés mécaniques et caractéristiques des matières premières
  2. Matériel : Feuille galvanisée par Q345B
  3. Épaisseur : 2.5~3.0mm
  4. Largeur : 450-476mm
  5. Poids : 65KG
  6. Caractéristiques des produits
  7. Produit : dessin de sous-produit
  8. Largeur de produit : ± 5mm de 310mm
  9. Taille de produit : ± 5mm de 81mm
  10. Spécifications produit
  11. Formation de la méthode : Formation Cold roll
  12. Vitesse de production : ≤10m/minute
  13. Direction de alimentation : alimentation gauche
  14. Tension principale : 380V, 50Hz
  15. Puissance totale d'unité : au sujet de 20.7KW
  16. Incidence d'arbre d'entraînement : 6026
  17. Ascenseur de Turbo : SWL10-3/23-FU3
  18. Moteur de motivation essentielle : YVP180M-4-15
  19. Réducteur : ZQ500-48.57
  20. Matériel de panneau mural : A3
  21. Matériel d'axe : 40
  22. Matériel de moule : Gcr15



II.Overview de structure d'équipement

Le cadre d'équipement est traité par la plaque d'acier A3, après traitement vieillissant, structure de 3 rouleaux, 1 supérieur et 2 inférieurs, le rouleau inférieur adopte une structure fixe, le rouleau supérieur adopte l'ajustement de mouvement de glisseur, et 3 ensembles de commande de boîte de turbine sont conduits par le moteur pour ajuster le supérieur et inférieur la boîte de turbine est reliée par une bielle pour assurer la synchronisation de 3 ensembles de boîtes, et les 3 plats de mur indépendants sont reliés par un axe pour assurer le parallélisme de la machine entière. Le diamètre de l'axe de rouleau est 110mm. Il y a deux ensembles de moules sur les left and right, un pour l'arc intérieur et un pour l'arc externe, et un ensemble du moteur 15KW principal. Il est conduit par un réducteur ZQ500, qui conduit les axes inférieurs gauches et droits par des vitesses. Le module de vitesse est 10m, un pour chacun gauche et droit. Le produit est traité par la console d'opération.



Liste de contrôle de configuration d'III.Equipment



Non



Nom de partie



Quantité

1



Formation du moule



Un ensemble de moules de chaque côté

2



moteur d'entraînement 15KW



1Set

3



Formation de l'axe de moule



3Sets

4



Ascenseur de Turbo



3Sets

5



Moteur de levage d'entraînement



1Set

6



Réducteur ZQ500



1Set

7



Console électrique



1Set

8



Boulon d'anchrage d'équipement



1Set
