HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais

HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais

HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais
HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais

Image Grand :  HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais

Détails sur le produit:
Lieu d'origine: WUXI, CHINE
Nom de marque: CMC
Numéro de modèle: 1200/12000
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: as per negotiation, USD,EURO,RMB are acceptable
Détails d'emballage: démontage, nudité, appropriée à l'expédition de conteneur
Délai de livraison: 60~90days
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: selon la quantité de machine

HM1200/12000 a fermé la machine de soudure pour Highmast Polonais, unipolaire, 5G la communication Polonais

description de

LA COMMANDE NUMÉRIQUE PAR ORDINATEUR POLONAIS A FERMÉ LA MACHINE DE SOUDURE,

Modèle : HM1200/12000



Conçu pour le poteau de highmast, unipolaire, poteau de la communication 5G



Chaîne de diamètre : 300~1200mm, épaisseur : 5~14mm, longueur : 12000mm

Le fil simple d'arc simple standard a submergé la machine de soudure à l'arc électrique

facultatif : double machine de soudure de fil de double arc (pour la grande épaisseur)

Portée d'application : approprié à la soudure fermante automatique longitudinale de grand de longueur poteau de taille moyenne, comme 5G le poteau, unipolaire, poteau de highmast

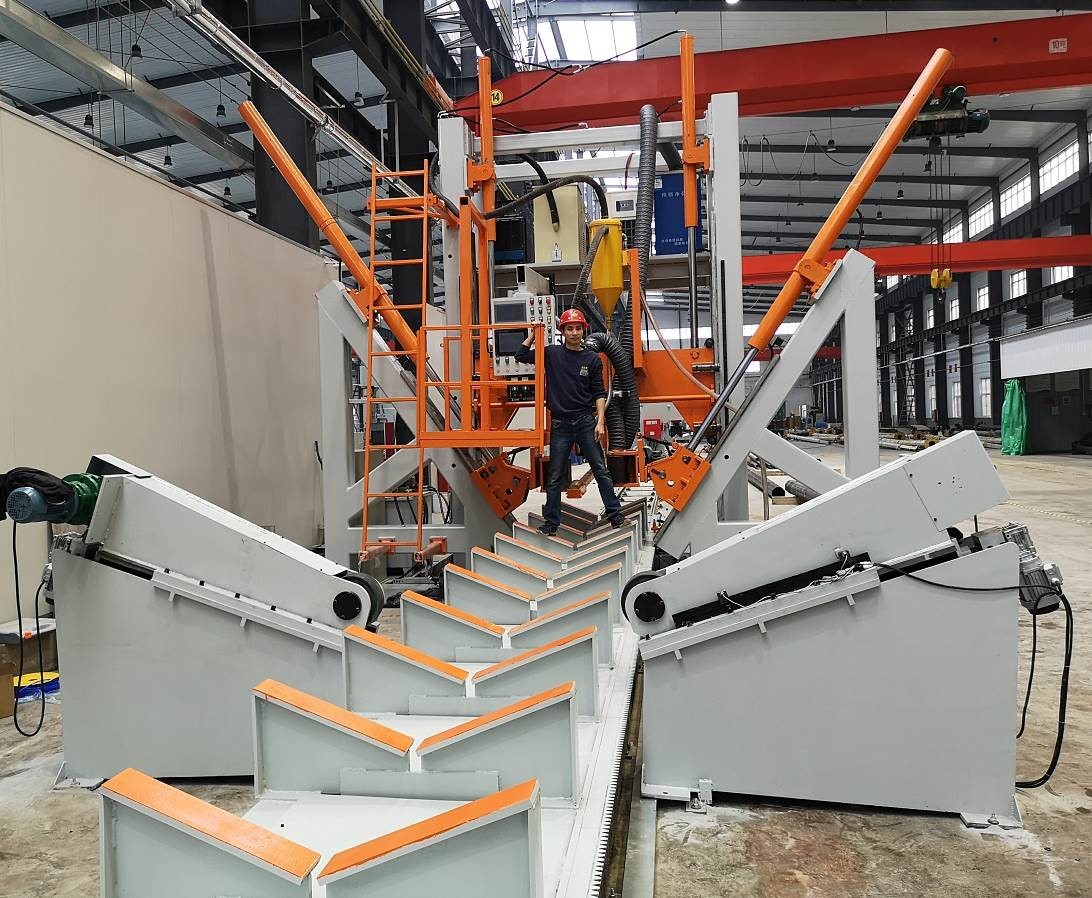

MACHINE de commande numérique par ordinateur POLONAIS SHUT-WELDING, il convient au type d'une coquille ou de deux coquilles polygonal et au poteau de chandelle de cercle (poteau conique). c'est ligne de soudure automatique, le type structure de portique est fixe et avec le système de soudure, entièrement le chariot en V de longueur de poteau (table de travail) avec le moteur servo pour le déplacement réglable de vitesse, le cylindre hydraulique pour pousser la roue de fixage pour fermer le poteau et pour faire la soudure en même temps.

Pour le poteau de deux coutures, quand d'abord la soudure continue a fini, le rouleau inférieur se lèvera et tournera le poteau dans une autre position de couture pour commencer la deuxième soudure continue.





Caractéristiques de propriété industrielle :

  1. L'ajustement automatique de commande numérique par ordinateur, système de commande numérique par ordinateur, avec le changement du diamètre de poteau, ajustent automatiquement la pression, ajustent automatiquement la position de pied de presser, automatiquement match la vitesse d'alimentation et la position, maintiennent la couture de soudure toujours dans l'état fermé, pour assurer la soudure sans heurt.
  1. Le système de contrôle spécial de commande numérique par ordinateur fait le côté gauche et droit de la représentation de synchronisation de pied est très bon
  2. Sur la base de la qualification du processus précédent, après soudure, il n'y a aucune torsion de la soudure de poteau, et il n'y a aucun besoin du personnel de soulever et tordre la tige au fond de la machine pour centrer la soudure.
  3. . Le poteau est sur la table de travail en V, et son mouvement est servo commandé pour assurer la stabilité de la soudure de tête et de queue. La soudure de réduit de la voie de base à la voie de tête considérablement la longueur de la queue qui n'est pas soudée.
  4. Le nombre de maintenir le rouleau est 3 ensembles, l'avantage est de ramener la pression de rouleau à la surface de poteau, et réduit l'éraflure sur la surface. Il convient à la production du poteau octogonal, du poteau polygonal et du poteau conique. Il peut être diamètre ou conique égal.
  5. La table de travail en V (chariot) avec la fonction arrière de renvoi rapide motorisée, et lui réduit l'intensité de travail des opérateurs.
  6. Fonction de soudure à l'arc électrique submergée
  7. Avec le dispositif de guidage arrière de poteau, il peut être ajusté de manière adaptative. Dans l'opération pratique, la position de la couture de soudure est rarement ajustée, qui réduit l'intensité de travail des opérateurs.
  8. Par la caméra installée sur la tête de machine, la couture de soudure est réfléchie sur l'écran du panneau de commande principal, rendant le cheminement de la couture de soudure simple et facile, et réduire l'intensité de travail de l'opérateur pour la surveillance de la soudure.
  9. La pression d'huile auto-développée et système de commande numérique par ordinateur, rendant le poteau soudé ronde et la déformation petite.
  10. Pour le poteau de deux coutures, quand d'abord la soudure continue a fini, le rouleau inférieur se lèvera et tournera le poteau dans une autre position de couture pour commencer la deuxième soudure continue
  11. chargement et déchargement dans la position avant

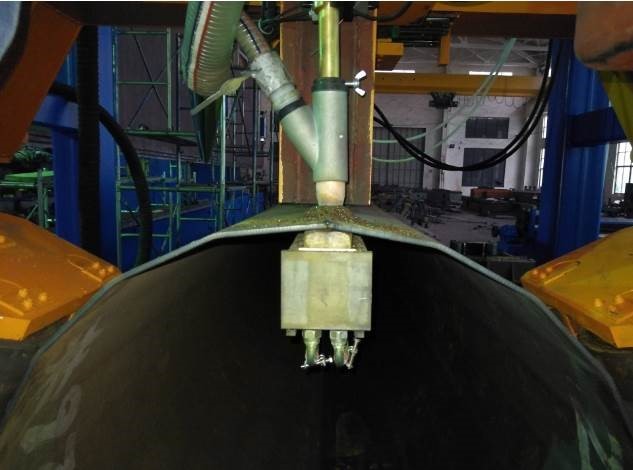

  12. Les blocs de cuivre intérieurs, qui améliore considérablement le taux de pénétration, qui peut atteindre plus de 85%. Le bloc de cuivre contient de l'eau de refroidissement
  13. Opérateur : 1 personne.
  14. Articles facultatifs : pour l'épaisseur de plat plus grande que 12mm, adoptent le double arc et la double soudure à l'arc électrique submergée de fil (ou doubles électrique et trifilaire), C.C + C.A., la soudure de C.C adopte la tension à forte intensité et basse, l'arc de C.C obtient la grande pénétration, le C.A. adopte la tension d'arc actuelle et élevée relativement petite, largeur de fusion d'augmentations, et obtient la belle formation de soudure. Doublez la vitesse de soudure, améliorez la représentation de soudure et réduire la puissance.
  15. Article facultatif : système de données relié au réseau de production

Fonction 1 : elle peut fournir des données de production au personnel de gestion de la production : puissance à l'heure, le temps de soudure, le temps non de soudure, la quantité de production, etc.

Fonction 2 : mise à jour opportune le logiciel pour obtenir le meilleurs et derniers logiciel et données d'expérience, qui peuvent aider des clients dans le diagnostic de défaut à distance et l'ajustement à distance de paramètre. Il est commode que les clients reprennent rapidement la production.



La machine comprend les pièces suivantes :

  1. Table de travail de type v conduite par servo (chariot)
  2. Rails avant et arrière pour la table de V
  3. Cadre principal de portique
  4. Système d'entraînement pour la table de travail de type v
  5. Unité de fixage hydraulique (fixage y compris des rouleaux)
  6. Système de soudure à l'arc électrique submergée, avec le système de alimentation de fil
  7. Système de récupération de flux
  8. Barre de cuivre intérieure avec le système de refroidissement par l'eau
  9. plate-forme fonctionnante
  10. Rouleau de rotation de Polonais, 2 paires
  11. Circuit hydraulique
  12. Système de contrôle



Paramètre technique
1 Diamètre de poteau 300-1200mm
2 Longueur de table de travail 12000 millimètres
3 Épaisseur de poteau 5~14mm, Q235, Q345
4 Fixage de la quantité de pieds 3 unités. 套 3
5 Puissance de moteur de la pompe à huile 4+4 KILOWATTS
6 Puissance de moteur servo pour la table de travail de type v (chariot) -

7KW.

Vitesse réglable, servo à C.A.

7 Course pressante verticale 1000mm
8 Taille fonctionnante La distance de l'angle inférieur du poteau avec la terre : 700
9



Machine de soudure

Soudure à l'arc électrique submergée

Configuration standard : Fil simple d'arc simple,

Facultatif : double machine trifilaire électrique de soudure à l'arc électrique submergée

Model 1250 d'alimentation d'énergie de soudure à l'arc électrique submergée de C.C

Puissance d'entrée AC380V, triphasée, 50Hz

Capacité évaluée 80KVA d'entrée

Courant de sortie dc250a | dc1250a

Durée 80% de charge évaluée

Alimentation d'énergie de soudure à l'arc électrique submergée à C.A. 1000A modèle

Capacité évaluée d'entrée : 125kva

Puissance d'entrée AC380V, monophasé, 50Hz

Gamme de sortie de tension : 30 | 44V

Courant de sortie ac250a | ac1250a, durée 60% de charge évaluée

Double marque trifilaire électrique de soudeuse : Kaiyuan

10 Diamètre de fil de soudure

2.5~5mm

Le diamètre de fil de soudure est sujet à l'épaisseur de la double puissance trifilaire : fil simple : 4,0, double fil : 2x1.6

11 Vitesse de soudure

0.3~1.5m/min

0,3 | réglable 1.5m/min stepless

Note : épaisseur différente, vitesse différente)

12 Direction de soudure Soudure de tête de bielle à la petite extrémité
13 Taux de pénétration de soudure 80~ 90 %
14 Composants électriques Schneider (marque française)
15 Système PLC de commande numérique par ordinateur Siemens (marque de l'Allemagne)
16 Marque de moteur principal de pompe hydraulique WNM
17 moteur de type v de table de travail (chariot) MOTEUR SERVO, Siemens (marque de l'Allemagne)
18 Marque de machine de soudure comme point 9
19 Poids 22 tonnes
20 Dimensions

31000x5500x5100 millimètre

(LXWXH)
